| Номер в госреестре | 52069-12 |
| Наименование СИ | Сейсмоприемники |
| Обозначение типа СИ | СПВ-3К |
| Изготовитель | ООО "Логические Системы" (ООО "ЛогиС"), г. Раменское Московской обл. |
| Год регистрации | 2012 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сейсмоприемник СПВ-3К (далее - сейсмоприемник) предназначен для измерения скорости низкочастотных колебаний.
Принцип действия сейсмоприемника основан на преобразовании скорости смещения подвижного чувствительного элемента (массы) механического маятника с одной степенью свободы, возникающего под действием сил инерции при ускоренном движении самого основания,в пропорциональный электрический сигнал. При этом дополнительно на движение массы через электродинамический преобразователь воздействует сигнал компенсирующей обратной связи.

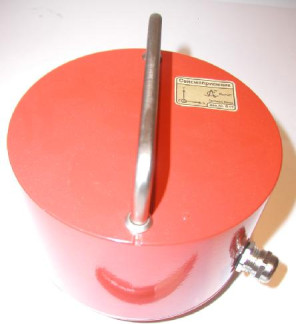

Внешний вид сейсмоприемника представлен на рисунке 1
Сейсмоприемник включает в себя набор из 3-х электронно-механических измерительных преобразователей и соответствующих им электронных цепей, выполненных в виде печатного узла и формирующих обратные связи для обеспечения частотной характеристики, калибровочные сигналыдля контроля работоспособности прибора, а так же стабилизирующие напряжения питания всей схемы относительно внешнего источника постоянного тока. Конструктивно все компоненты заключены в герметичный металлический корпус.
Корпус обеспечен регулируемыми упорами для правильной установки в местах эксплуатации и оснащен герметическим вводом кабельной линии длиной до 5 м.
Таблица 1
| Характеристики | Значение |
| 1. Рабочий диапазон частот преобразования, Гц | от 0,5 до 65 |
| 2. Номинальный коэффициент преобразования на базовой частоте 5 Гц, В с/м | 500 |
| 3. Отклонение значения коэффициента преобразования от номинального, % | ±10 |
| 4. Максимальная преобразуемая скорость, м/с | 0,005 |
| 5. Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот, дБ | 3±0,5 |
| 6. Динамический диапазон преобразования, дБ | 110 |
| 7. Нелинейность амплитудной характеристики, % | ±7 |
| 8. Относительный коэффициент поперечного преобразования | 0,05 |
| 9. Пределы допускаемой абсолютной погрешности сейсмоприемника, м/с | ±(10-5,5V max+0,07V)* |
| 10. Габаритные размеры (диаметр х высота), без кабеля, мм | 160х135 |
| 12. Масса, без кабеля, кг | 2,9 ± 0,05 |
| 13. Напряжение питания постоянного тока, В | 6 ... 18 |
| 14. Потребляемая мощность при напряжении 12В, ВА | 0,65 |
| 15. Максимальная амплитуда выходного сигнала, В | ± 2,2 |
| 16. Срок службы, лет | 10 |
| 17. Средняя наработка на отказ, ч | 35000 |
| 18. Условия эксплуатации: | |
| -температура окружающей среды, °С | -30 ... +55 |
| -атмосферное давление, кПа | 0 4 8 |
| -относительная влажность при температуре окружающего воздуха 25°С, % | 5 9 0 2 |
| вибропрочность при воздействии синусоидальной вибрации с параметрами (без сохранения линейности преобразования): | |
| -частота, Гц | 5 5 0 |
| -амплитуда смещения, мм | 0,15 |
| ударопрочность при воздействии механических ударов (без сохранения линейности преобразования): | |
| -многократных (длительностью до 50 мс), м/с2 | 10 |
| -одиночных (длительностью до 30 мс), м/с2 | 30 |
* V- текущее значение преобразуемой скорости
Vmax - максимальное значение преобразуемой скорости
Знак утверждения типа наносится на корпус несмываемой краской и титульные листы Руководства по эксплуатации ИТЛЯ.402152.002 РЭ и Паспорта ИТЛЯ.402152.002 ПС сейсмоприемника типографским способом.
Комплектность средств измерений
Комплектность средств измерений приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество | |
| 1 | Сейсмоприемник СПВ-3К | ИТЛЯ.402152.002 | 1 |
| 3 | Сейсмоприемник СПВ-3К. Руководство по эксплуатации | ИТЛЯ.402152.002 РЭ | 1 |
| 4 | Сейсмоприемник СПВ-3К. Паспорт | ИТЛЯ.402152.002 ПС | 1 |
| 5 | Сейсмоприемник СПВ-3К. Методика поверки. | МП 253-12-127 | 1 |
осуществляется в соответствии с документом «Сейсмоприемник СПВ-3К. Методика поверки МП 253-12-127», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20.09.2012 г. Основные средства поверки:
- Поверочная сейсмометрическая горизонтальная установка ПСГУ ВЭТ 159-01-05. Диапазон частот 0,001-30 Гц; диапазон амплитуд линейной скорости (310-7 — 1,6) м/с; 00=1х10-2 -1х10-1; S0=2x10-4 - 5х10-3.
- Поверочная сейсмометрическая вертикальная установка ПСВУ ВЭТ 159-02-05.Диапазон частот 0,001-30 Гц. Диапазон амплитуд линейной скорости (310-7 — 1,6) м/с;0о=2х10-3 -4х10-2; S0=2x10-4 - 5х10-3
- Виброметр - вторичный эталон в составе ГПС МИ 2070-90. Диапазон частот 0,3-20000 Гц; амплитуд ускорений 1х10-1 - 1х104 м/с2, tSSsOт 2-10-3 до 5-10-3.
Методика измерений содержится в документе «Сейсмоприемник СПВ-3К. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к сейсмоприемникам СПВ-3К
1. ГОСТ 30296 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.»
2. ГОСТ 8.562-97 «Государственная поверочная схема для средств измерений сейсмоперемещения, сейсмоскорости и сейсмоускорения в диапазоне частот 0,01 - 20 Гц»
3. МИ 2070-90 «Государственная поверочная схема для средств измерения параметров вибрации»
4. Технические условия ИТЛЯ.402152.002 ТУ «Сейсмоприемник СПВ-3К»
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
