Системы измерений длительности соединений СИДС AACM, 52070-12

Назначение

Системы измерений длительности соединений СИДС AACM, далее - СИДС, предназначены для измерения длительности телефонных соединений при предоставлении услуг связи с использованием технологии коммутации каналов и технологии коммутации пакетов информации.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, далее оборудование, представляющего собой комплекс аппаратных средств и программного обеспечения (ПО) УПАТС Avaya Aura Communication Manager, версия ПО Avaya Communication Manager, производства Avaya Inc., США.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

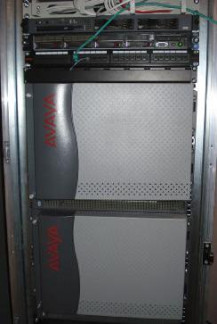

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).

На рис. 1 также изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия ПО Avaya Communication Manager, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

■    Методика поверки на СИДС;

■    СИДС, в составе комплекса оборудования.

Поверка

осуществляется по документу «Система измерений длительности соединений СИДС AACM Методика поверки 5295-005-78520462-2012 МП», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в 2012 г.

Основное средство поверки:

■    формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СИДС AACM

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

■    Технические условия 4604021.024 107-2.0ТУ.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
