| Номер в госреестре | 52074-12 |
| Наименование СИ | Пакеты инклинометрические |
| Обозначение типа СИ | MDI & UDI |
| Изготовитель | "Schlumberger Oilfield UK plc", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 24.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Инклинометрические пакеты MDI & UDI (далее - инклинометры) предназначены для непрерывных измерений азимута и зенитного угла ствола горизонтальной или наклонно -направленной скважины и передачи закодированных данных по каналу связи для дальнейшей дешифрации на поверхности земли измеренных параметров. Результаты измерений представляются в виде углов вращения по трем координатам: азимутальный угол, зенитный угол, апсидальный угол (угол вращения инклинометра вокруг собственной оси).

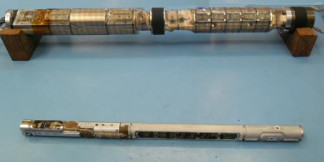

Принцип действия инклинометрических пакетов MDI & UDI основан на использовании воздействия гравитационного и магнитного полей Земли в стволе скважины на шесть датчиков (3 акселерометра и 3 магнитометра), используемых для измерений зенитного угла и азимута ствола скважины. Инклинометр UDI (рисунок 1) включает в себя акселерометры для определения 3-х взаимно ортогональных проекций вектора напряженности гравитационного поля, магнитометры для определения 3-х взаимно ортогональных проекций магнитного поля, панель калибровки, которая содержит коэффициенты калибровки и является источником питания для сенсоров. В инклинометре UDI расположено 3 температурных датчика; первый установлен на панели формирования сигнала, второй - на контрольном щите магнитометров, третий на акселерометре, расположенном по оси вращения.
Инклинометр MDI включает в себя акселерометры для определения 3-х взаимно ортогональных проекций вектора напряженности гравитационного поля, магнитометры для определения 3-х взаимно ортогональных проекций магнитного поля, панель калибровки, которая содержит коэффициенты калибровки и является источником питания для сенсоров, а также 4 температурных датчика (3 на каждом из акселерометров, и один на контрольном щите магнитометров), позволяющие скорректировать показания сенсоров.
Коэффициенты калибровки определяются и записываются в панель калибровки Инклинометров при помощи столика DITS-CA (рисунок 2), во внутреннюю камеру которого устанавливаются Инклинометры. Столик DITS-CA состоит из шкафа электроники, управляющей ЭВМ и непосредственно столика, включающего в себя магнитометр, 3
акселерометра и температурный датчик. Столик DITS-CA позволяет устанавливать температуру, близкую к условиям эксплуатации инклинометров за счет нагревателя, расположенного по контуру внутренней камеры столика, и возможности налива во внутреннюю камеру столика жидкого азота.
Уровень защиты программного обеспечения по МИ 3286 - «С».
Идентификационные данные программного обеспечения приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО Инкли-нометрических пакетов MDI & UDI | не присвоено | не присвоена | исполняемый код недоступен | - |
| DNICal | DNI- Cal5.2C01.exe | 5.2C01 | 1be54105ca1937cac 3dcb01f6269cadd | MD5 (RFC1321) |
| Встроенное ПО 3-х осевого позиционирующего столика DITS-CA | не присвоено | не присвоена | исполняемый код недоступен | - |
Технические характеристики | ||
| MDI | UDI | |
| Диапазон измерений инклинометра | ||
| - при измерениях азимутальных углов | от 0° до 360° | |
| - при измерениях зенитных углов | от -180° до 180° | |
| - при измерениях апсидальных углов | от -180° до 180° | |
| Пределы допускаемой абсолютной погрешности измерений инклинометра | ±1,0° | ±1,0° |
| - при измерениях азимутальных углов | ||
| - при измерениях зенитных углов | ±0,2° | ±0,2° |
| - при измерениях апсидальных углов | ±6,0° | ±6,0° |
| MDI | UDI | |
| Диапазон измерений столика DITS-CA | ||
| - при измерениях азимутальных углов | от 0° до 360° | |
| - при измерениях зенитных углов | от -180° до 180° | |
| - при измерениях апсидальных углов | от -180° до 180° | |
| Пределы допускаемой абсолютной погрешности измерений столика DITS-CA | ±3" | |
| - при измерениях азимутальных углов | ||
| - при измерениях зенитных углов | ±3" | |
| - при измерениях апсидальных углов | ±3" | |
| Диапазон измерений температуры температурными датчиками, °С | от минус 40 до плюс 180 | |
| Пределы допускаемой абсолютной погрешности измерений температуры температурными датчиками инклинометра, °С | ± 1 | |
| Пределы допускаемой абсолютной погрешности измерений температуры температурными датчиками столика DITS-CA, °С | ± 0,3 | |
| Г абаритные размеры инклинометра в сборе, мм, не более | ||
| - длина | 85,8 | 60,0 |
| - диаметр | 73,0 | 38,0 |
| Габаритные размеры столика DITS-CA, мм, не более | 1980x740x1770 | |
| Масса инклинометра в сборе, кг, не более | 8,0 | 1,0 |
| Масса столика DITS-CA, кг, не более | 125 | |
| Условия эксплуатации инклинометра: | ||
| - температура окружающего воздуха, °С | от минус 40 до плюс 175 | |
| Условия эксплуатации столика DITS-CA: | ||
| - температура окружающего воздуха, °С | 20-30 | |
| Средний срок службы инклинометра, лет, не менее | 5 | |
| Средняя наработка на отказ инклинометра, ч, не менее | 5000 | |
| Средний срок службы столика DITS-CA, лет, не менее | 5 | |
| Средняя наработка на отказ столика DITS-CA, ч, не менее | 9000 | |
наносят на наклейку на корпус инклинометра и на титульные листы эксплуатационных документов типографским способом
| Обозначение | Наименование | Кол-во | Примечание |
| UDI МDI | |||
| D&I Calibration board | Плата калибровки | 1 | |
| Sensor temperature | Датчик температурный | 3 4 | |
| Accelerometer | Акселерометр | 3 | |
| Magnetometer | Магнитометр | 3 | |
| DITS-CA | Столик 3-х осевой позиционирующий DITS-CA с вычислительной стойкой | 1* | |
| MWD-DNI AB | Руководство по эксплуатации | 1 | На русском языке |
| SSTC^ | Методика поверки | 1 | |
| * - поставляется по отдельному соглашению, не менее одного на партию | |||
осуществляется по документу 88ТС.МП «Инклинометрические пакеты MDI & UDI. Методика поверки», утвержденному ФГУП «СНИИМ» в июне 2012 г.
Основные средства поверки: мера плоского угла призматическая 8-гранная по ГОСТ 2875, (0-360)°, КТ1, 1 разряда по ГОСТ 8.016; автоколлиматор 1 разряда по ГОСТ 8.016.
MWD-DNI AB Инклинометрические пакеты MDI & UDI. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к инклинометрическим пакетам MDI & UDI
1 Документация производителя.
2 ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
3 ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические
условия.
При осуществлении производственного контроля над соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
