Государственный реестр средств измерений

Комплексы программно-аппаратные ПАК АБИ, 52075-12

Комплексы программно-аппаратные ПАК АБИ предназначены для измерения геометрических размеров объектов (длина, высота, площадь и т.д.).
Карточка СИ
Номер в госреестре 52075-12
Наименование СИ Комплексы программно-аппаратные
Обозначение типа СИ ПАК АБИ
Изготовитель ЗАО "Институт Информационных Технологий", г.Москва, ООО "Модус", г.Москва
Год регистрации 2012
Срок свидетельства 14.12.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы программно-аппаратные ПАК АБИ предназначены для измерения геометрических размеров объектов (длина, высота, площадь и т.д.).

Описание

Комплекс программно-аппаратный ПАК АБИ состоит из 2-х цифровых фотокамер, жестко закрепленных на базисе и персонального компьютера “Notebook” с установленным специализированным программным обеспечением. Принцип действия основан на фотограмметрических методах расчета трехмерных координат точек объекта, наблюдаемых системой фотокамер. Стереопара цифровых фотоснимков обрабатывается программным обеспечением комплекса, рассчитывает координаты XYZ точек объекта, масштабирует снимки и вычисляет расстояния между точками. Масштабирование снимков определяется специальной процедурой калибровки комплекса с использованием высокоточного калибровочного поля, задающего опорную систему координат и позволяющего оценить и компенсировать параметры нелинейных искажений съемочной системы. Калибровка производится изготовителем, после чего комплекс пломбируется пломбой изготовителя.

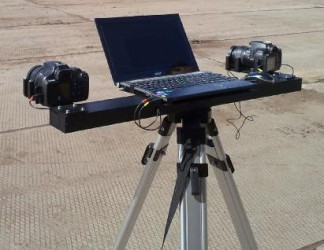

Внешний вид комплекса программно-аппаратного ПАК АБИ показан на рисунке 1.

® - Обозначение мест расположения заводских пломб на базисе (вид сверху).

Рисунок 2

Программное обеспечение

Идентис

икационные данные программного обеспечения:

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

ФРИЗ

ФРИЗ

ФРИЗ 3.3

9EBD552F

CRC32

Защита метрологически значимой составляющей программного обеспечения осуществляется при помощи электронного ключа, поставляемого вместе с программным обеспечением. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Наименование параметра

Значение параметра

1. Диапазон измеряемых длин, м

от 0,02 до 15

2. Предел допускаемой абсолютной погрешности измерения длин в диапазоне от 0,02 до 1 м, мм

±0,3

3. Предел допускаемой относительной погрешности измерения длин в диапазоне от1 до 15 м, %

±0,3

3. Габаритные размеры, не более, мм:

860x215x168

4. Масса измерительного модуля, не более, кг:

6,5

5. Рабочий диапазон температур, °С

от - 10 до +45

6. Напряжение питания, В

+12

Наименование

Кол-во

Примечание

Комплекс программно-аппаратный ПАК АБИ

1 шт.

Рейка калибровочная

3 шт.

Руководство по эксплуатации 425800.001.38343004 РЭ

1 экз.

Методика поверки МП ТИнТ 68-2012

1 экз.

Поверка

осуществляется в соответствии с документом МП ТИнТ 68-2012 «Комплекс программноаппаратный ПАК АБИ. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» 18 октября 2012 г.

Основное поверочное оборудование:

-    Штангенциркуль Micron с диапазоном измерений от 0 до 1000 мм и основной погрешностью ±0,1 мм;

-    Рулетка измерительная металлическая Р20Н3Г с диапазоном измерений от 0 до 20 м и основной погрешностью ±1 мм;

Сведения о методах измерений

Содержатся в документе «Комплекс программно-аппаратный ПАК АБИ» 425800.001.38343004 Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратным ПАК АБИ

1    МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-6 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

2    ТУ 4258-001-38343004-12 «Комплекс программно-аппаратный ПАК АБИ. Технические условия».

Рекомендации к применению

Вне сферы государственного регулирования.
