| Номер в госреестре | 52086-12 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | ПЕЛЕНГ-415 (УД5-415) |
| Изготовитель | Общество с ограниченной ответственностью "Научно-промышленная компания "ЛУЧ" (ООО "НПК "ЛУЧ"), Московская обл., г. Балашиха |
| Год регистрации | 2012 |
| Срок свидетельства | 09.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые «ПЕЛЕНГ-415» (УД5-415) (далее по тексту -дефектоскопы) переносные, ручные, общего назначения, предназначены для измерений глубины и координат залегания дефектов, контроля готовых изделий, полуфабрикатов и сварных (паяных) соединений на наличие дефектов типа нарушение сплошности и однородности материалов.
Дефектоскоп представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем (УЗ ПЭП). Дефектоскоп содержит восемь независимых измерительных каналов.
Электронный блок выполнен в жестком металлическом корпусе с ручкой для переноски. На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей, два энкодера и маслобензостойкая пленочная клавиатура. Конструкция дефектоскопа предусматривает пломбирование электронного блока прибора от несанкционированного доступа. Места пломбирования указаны стрелками на рисунке 1.
Фотография дефектоскопа представлена на рисунке 1.

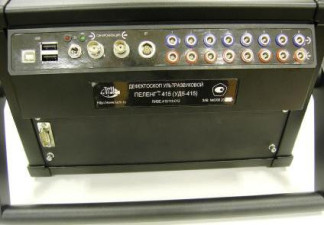

На задней панели (рисунок 2) расположены коммутационные разъемы для подключения УЗ ПЭП, зарядного устройства, вход и выход синхроимпульсов и USB-разъемы для подключения внешних устройств. Автономный источник питания крепится к задней панели блока при помощи винтов.
В основу работы дефектоскопа положена способность ультразвуковых колебаний (УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркально-теневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А, В или С (А-скан, В-скан, С-скан).
Дефектоскопы имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение дефектоскопов ультразвуковых «ПЕЛЕНГ-415» | ПЕЛЕНГ™ -415 ПО | Н04^10 | b59c34071a9ac2f fd47e27a814d86 acd551481bd | SHA512 |
Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Значения номинальных частот УЗ ПЭП, МГц: | 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 и 15,0 |
| Диапазон изменения коэффициента усиления приемного тракта, дБ | от минус 20 до 100 |
| Пределы допускаемой абсолютной погрешности аттенюатора | |
| в диапазоне от 20 до 80 дБ (на каждые 10 дБ усиления) не более, дБ | ±0,5 |
| в диапазоне от минус 20 до 20 и от 80 до 100 дБ не более, дБ | ±1,0 |
| Чувствительность приемного тракта, мкВ | 100 |
| Характеристики двуполярных зондирующих импульсов | |
| размах ир-р , В | (100, 150 и 200) ± 10 |
| длительность, мкс | от 0,02 до 5,0 |
| период, мкс | 0,02 |
| Диапазон измерений глубины залегания дефектов (по стали), мм | от 1 до 15100 |
| Дискретность измерений глубины залегания дефектов (по стали), мм | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений глубины расположения дефектов не более, мм где L - измеряемая глубина в мм | ±(0,01+0,005L) |
| Диапазон измерений толщины изделий (по стали), мм | от 1 до 15100 |
| Дискретность измерений толщины изделий (по стали), мм | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений толщины по стали не более, мм где Н - измеряемая толщина в мм | ±(0,01+0,005Н) |
| Номинальные значения условной чувствительности дефектоскопа при работе с различными типами УЗ ПЭП, дБ | от 14 до 70 |
| Номинальные значения отношения сигнал/шум в зоне контроля при работе с различными типами УЗ ПЭП, дБ | от 10 до 16 |
| Источники питания | |
| сеть переменного тока: частота, Гц напряжение, В | (50±1) от 187 до 242 |
| аккумуляторная батарея, В | 11,5 |
| Время непрерывной работы от аккумуляторной батареи, ч | 8 |
| Масса дефектоскопа с аккумуляторной батареей не более, кг | 4,5 |
| Габаритные размеры дефектоскопа (без ручки) не более, мм | 300x190x90 |
| Рабочие условия эксплуатации: - температуры окружающего воздуха, °С - относительной влажности при 25 °С, % - атмосферного давления, кПа | от минус 10 до 50 98 от 84 до 106,7 |
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на заднюю панель электронного блока дефектоскопа в виде шильдика.
| № | Наименование | Количество |
| 1 | Электронный блок дефектоскопа «ПЕЛЕНГ-415» (УД5-415) | 1 шт. |
| 2 | УЗ ПЭП типа П111, П112, П121 | * |
| 3 | Кабель соединительный (УЗ ПЭП/электронный блок) | ** |
| 4 | Кабель соединительный (компьютер/электронный блок) | 1 шт. |
| 5 | Блок аккумуляторный (встроенный) | 1шт. |
| 6 | Блок аккумуляторный резервный АБП-415 | 1шт. 1 |
| 7 | Источник питания сетевой GS90F15-P1M | 1шт. |
| 8 | Автоматическое зарядное устройство ЛИВЕ.415119.031.600 ЗУ | 1 шт.*** |
| 9 | Программное обеспечение UD5-415 | 1 к-кт. |
| 10 | Чехол | 1шт. |
| 11 | Сумка для переноски | 1шт. |
| 12 | Г оловные телефоны | 1 шт.*** |
| 13 | Руководство по эксплуатации «Дефектоскоп ультразвуковой «ПЕЛЕНГ-415» (УД5-415).. ЛИВЕ.415119.031РЭ» | 1экз. |
| 14 | Паспорт «Дефектоскоп ультразвуковой «ПЕЛЕНГ-415» (УД5-415). ЛИВЕ.415119.031ПС» | 1экз. |
| 15 | Методика поверки «Дефектоскоп ультразвуковой «ПЕЛЕНГ-415» (УД5-415). ЛИВЕ. 415119.031 МП» | 1 экз. |
* Количество и тип УЗ ПЭП в комплекте поставки - по заказу потребителя.
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Дефектоскоп ультразвуковой «ПЕЛЕНГ-415» (УД5-415).
ЛИВЕ.415119.031 РЭ».
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым «ПЕЛЕНГ-415» (УД5-415)
ЛИВЕ.415119.031 ТУ. Дефектоскоп ультразвуковой «ПЕЛЕНГ-415» (УД5-415). Т ехнические условия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
