Термометры биметаллические EI, 52089-12

Назначение

Термометры биметаллические серии EI (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона термометров.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон изготавливаются из нержавеющей стали.

Термометры серии Е1 имеют исполнения, различающиеся между собой конструкцией - диаметром корпуса и способом присоединение термобаллона к корпусу (тыльное, радиальное или шарнирное соединение, обеспечивающее вращение корпуса термометра на 360° и наклон его на 180°), и диапазоном измеряемых температур. Все термометры оснащены регулировочным винтом, находящимся с тыльной стороны корпуса. Для достижения минимальной вибрации стрелки и максимальной теплопередачи биметаллический элемент термометров заполняется силиконовой жидкостью.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих термобаллон термометра от воздействия агрессивных сред.

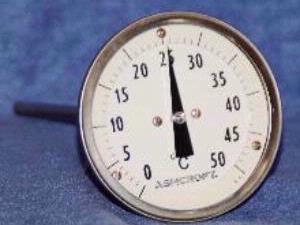

Фото общего вида термометров приведены на рисунке 1.

Диапазоны измеряемых температур, цена деления шкалы и пределы допускаемой абсолютной погрешности термометров представлены в таблице:_

Диаметр корпуса, мм: ...........................................................50,8; 76,2; 127

Диаметр термобаллона, мм:................................................................6,35

Длина термобаллона, мм: .........................................................от 63 до 610

Средний срок службы, лет, не менее:........................................................10

Рабочие условия эксплуатации:

-    температура окружающей среды, °С: ........................от минус 40 до плюс 60

-    относительная влажность при температуре плюс 40 °С, %, не более ...........98.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.

Комплектность

Термометр    - 1 шт.;

Паспорт (на русском языке) - 1 экз.;

Методика поверки    - 1 экз. (на партию, при поставке в один адрес).

По дополнительному заказу: защитная гильза, монтажные приспособления.

Поверка

осуществляется по документу МП 52089-12 «Термометры биметаллические серии EI. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС», 08.10.2012 г.

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;

-    калибраторы температуры моделей АТС-650А/В, ЯТС-700А/В/С с диапазоном воспроизводимых температур от плюс 33 до плюс 650 °С, нестабильностью поддержания заданной температуры ±(0,008.0,02) °С, и погрешностью воспроизведения заданной температуры: ±(0,11.0,35) °С.

лист № 3 всего листов 3

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термометры.

Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим серии EI

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «Ashcroft, Inc.», США.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

фирма Ashcroft, Inc., США
