Комплексы измерительно-вычислительные систем контроля температуры растительного сырья ИВК VIAMonitor, 52090-12

Назначение

Комплексы измерительно-вычислительные систем контроля температуры растительного сырья (ИВК VIAMonitor) (далее ИВК VIAMonitor) предназначены для измерений сигналов первичных датчиков температуры (электрических сопротивлений датчиков термоподвесок) и пересчета их значений в значения температуры.

Описание

Принцип действия ИВК VIAMonitor основан на измерении зависящего от температуры сопротивления первичных датчиков (медных термопреобразователей сопротивлений) и пересчете полученных значений в значения температуры, согласно номинальной статической характеристике медных термопреобразователей сопротивлений по ГОСТ 6651-2009 с помощью измерительного блока OCTOPUS и программного обеспечения, устанавливаемого на персональном компьютере оператора.

Каждый термопреобразователь сопротивления, по 3-х проводной схеме, подключается через разъем термоподвески к измерительному блоку OCTOPUS. Аналого-цифровой преобразователь измерительного блока преобразует падение напряжения на термопреобразователе сопротивления в последовательный цифровой код. Этот код поступает на микроконтроллер, который преобразует результат измерения в пакетные данные для передачи их по интерфейсу RS-485.

Далее цифровой код поступает на приемо-передающей блок RFM-485 осуществляющий преобразование сигналов интерфейса RS-485 в сигналы беспроводного канала для обмена данными между персональным компьютером оператора, с установленным на нем программным обеспечением из комплекта поставки ИВК VIAMonitor, и измерительными блоками OCTOPUS и собственно прием-передачу данных. Передаваемые сигналы поступают на персональный компьютер через подключаемый к нему блок RFM-USB. Расчет значений температуры, соответствующих значениям сопротивления датчиков термоподвесок, осуществляется персональным компьютером, с использованием программного обеспечения из комплекта поставки ИВК VIAMonitor.

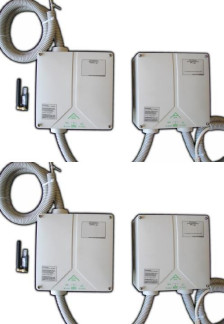

Конструктивно ИВК VIAMonitor состоит из двух одинаковых пластмассовых корпусов, в одном из которых смонтирован измерительный блок OCTOPUS, а в другом приемопередающий блок RFM-485 и блок питания. Эти устройства монтируются непосредственно в местах расположения выходов термоподвесок. Блок RFM-USB выполнен виде печатной платы, с жестко закрепленными на ней USB-разъемом и антенной. Модем подключается непосредственно к USB-входу персонального компьютера, с установленным на нем программным обеспечением из комплекта поставки ИВК VIAMonitor.

Программное обеспечение

Программное обеспечение (ПО) комплекса «VIAMonitor» состоит из ПО измерительного блока (записывается в энергонезависимую память блоков OCTOPUS на этапе производства и в процессе эксплуатации его изменение без специализированного оборудования невозможно) и из ПО верхнего уровня для установки на ПК оператора, осуществляющего работу с комплексом в ОС Windows.

ПО верхнего уровня осуществляет возможность визуального контроля измеряемых температур, формирование протоколов измерения, определяет порядок и скорость работы всех блоков системы, позволяет осуществлять накопление и архивацию полученных данных от измерительных блоков, передаваемых/принимаемых по беспроводному каналу с помощью приемо-передающих блоков RFM-485 и RFM-USB.

С помощью ПО измерительного блока осуществляется измерение значений термосопротивлений, установленных на термоподвесках, с учетом сопротивления подводящих проводов и шумовой картины в месте монтажа измерительного блока,. Также ПО измерительного блока позволяет работать в режимах интеллектуального обмена данными, определять текущее состояние блоков («измерение», «готов к работе», «результат готов», «маркирован», «блокирован», «неисправен», «ошибка данных» и т.д.) для самоорганизации рабочего процесса с минимальными затратами времени и энергоресурсов в совокупности с возможностью самодиагностики в режиме реального времени.

Расчет температуры производится ПО верхнего уровня в соответствии с номинальными статическими характеристиками медных термопреобразователей сопротивления по формулам, приведенным в ГОСТ 6651-2009.

Защита программного обеспечения от непреднамеренных и преднамеренных действий осуществляется пломбированием ИВК VIAMonitor, установкой паролей доступа к функциям по изменению настроек ПО, влияющих на метрологические характеристики и соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Диапазон измеряемых температур, оС Диапазон входных сигналов, Ом

от минус 30 до плюс 60.

от 43 до 67.

±0,5*.

Пределы допускаемой, основной, приведенной погрешности измерений температуры, %

Пределы допускаемой, дополнительной погрешности измерений, вызванной отклонением температуры окружающего воздуха от нормальных значений (20±5) °С до любой температуры в рабочем диапазоне от минус 30 до 60 °С, % на оС Номинальные значения сопротивлений первичных медных термопреобразователей сопротивления, Яо, Ом Количество первичных датчиков, подключаемых к ИВК VIAMonitor, шт.

±0,02.

50 или 53.

от 1 до 72.

Рабочие условия эксплуатации:

- температура окружающей среды, оС    от минус 40 до плюс 50;

-    атмосферное давление, кПа

от 84 до 107; (220 ±22); (50 ±2). 50.

2.

210 х 210 х 150. 2,0.

90 х 30 х 20. 0,05.

210 х 210 х 150. 2,0.

20.

-    напряжение питающей сети, В

-    частота напряжения питания, Гц Потребляемая мощность, В А, не более

Дальность связи между приемо-передающим блоком RFM-485 и персональным компьютером с блоком RFM-USB, км, не менее Габаритные размеры измерительного блока OCTOPUS (длина х ширина х высота), мм, не более Масса измерительного блока OCTOPUS, кг, не более Габаритные размеры блока RFM-USB (без антенны)

(длина х ширина х высота), мм, не более Масса блока RFM-USB (без антенны), кг, не более Габаритные размеры блока RFM-485 (без антенны),

(длина х ширина х высота) мм, не более Масса RFM-485 (без антенны), кг, не более Электрическое сопротивление изоляции в нормальных условиях между любыми электрически разобщенными цепями, МОм, не менее Параметры надежности ИВК VIAMonitor:

-    средняя наработка на отказ, ч, не менее    60000;

-    гамма-процентный ресурс при у = 90 %, ч, не менее    60000;

-    гамма-процентный срок службы при у = 80 %, лет, не менее    10;

-    среднее время восстановления работоспособного состояния, ч, не более 2; Требования безопасности    по ГОСТ Р 52319 - 2005. Вид взрывозащиты ИВК VIAMonitor искробезопасная электрическая цепь «i»,

маркировка «Ex ia IIIB T20 85°C Da по ГОСТ Р МЭК 60079-0-2011 *) - Нормирующим значением, при определении приведенной погрешности измерений, является разность между верхним и нижним значениями диапазона измеряемых температур (90).

Знак утверждения типа

Наносят печатным методом на наклейку, расположенную на боковой части корпуса, и типографским способом на титульных листах руководства по эксплуатации и формуляра.

Поверка

осуществляется по документу «Комплексы измерительно-вычислительные систем контроля температуры растительного сырья (ИВК VIAMonitor). Руководство по эксплуатации ТМПТИ2.599.002 РЭ. Часть 2 «Методика поверки» утвержденном ГЦИ СИ ФБУ «Краснодарский ЦСМ» в августе 2012 г.

Основное средство поверки:

- мера электрического сопротивления многозначная типа МС 3055, диапазон воспроизведения электрического сопротивления от 0,01 до 1111111,1 Ом, класс точности 0,02/2-10-7.

Сведения о методах измерений

Методика измерений температуры описана в документе «Комплексы измерительновычислительные систем контроля температуры растительного сырья (ИВК VIAMonitor). Руководство оператора»

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным систем контроля температуры растительного сырья (ИВК VIAMonitor)

ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1.

ГОСТ 8.028-86 Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

ТУ 5141-004-92338698-2012 «Комплекс измерительно-вычислительный систем контроля температуры растительного сырья (ИВК VIAMonitor). Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
