Установки для измерений магнитных характеристик полюсов ротора синхронных электродвигателей ИУТПР, 52094-12

Назначение

Установки для измерений магнитных характеристик полюсов ротора синхронных электродвигателей ИУТПР (далее установка) предназначены для измерений значений магнитной индукции в контрольных точках рабочего зазора контрольной магнитной системы с установленным в неё полюсом ротора синхронного электродвигателя, а также для измерения значения магнитной индукции в межполюсном зазоре синхронных электродвигателей.

Описание

Принцип действия установки основан на измерении магнитной индукции с помощью первичных измерительных преобразователей Холла.

Установка состоит из контрольной магнитной системы, многоканального измерителя магнитной индукции с координатным устройством, переносного измерителя магнитной индукции и меры магнитной индукции.

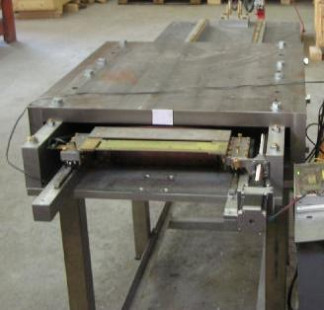

Фотография общего вида установки приведена на рисунке 1.

Контрольная магнитная система (далее КМС) представляет собой магнитопровод, выполненный из магнитомягкой стали, и предназначена для размещения в ней полюса ротора (далее ПР) синхронного электродвигателя.

Многоканальный измеритель магнитной индукции с координатным устройством предназначен для измерений магнитной индукции в рабочем зазоре КМС в контрольных точках по 11 измерительным каналам и перемещения измерительных преобразователей Холла над поверхностью ПР в автоматическом режиме.

Многоканальный измеритель магнитной индукции включает в себя:

-    управляющий компьютер,

-    линейку измерительных преобразователей магнитного поля,

-    блок позиционирования,

-    координатное устройство.

При проведении измерений полюс ротора помещается в контрольную магнитную систему. Линейка измерительных преобразователей магнитного поля с помощью координатного устройства в автоматическом режиме перемещается в рабочем зазоре КМС над поверхностью ПР, останавливаясь в заданных управляющей программой позициях. При остановке линейки управляющий компьютер производит поочерёдный опрос датчиков магнитного поля, данные с которых поступают в управляющий компьютер. В результате управляющая программа формирует файл с данными о значениях магнитной индукции, измеренных в заданных точках. Данные визуализируются управляющей программой на дисплее управляющего компьютера в виде трёхмерного графика распределения значений магнитной индукции над поверхностью ПР и могут быть распечатаны в виде протокола установленной формы.

Переносной измеритель магнитной индукции предназначен для измерений магнитной индукции в межполюсном зазоре синхронных электродвигателей.

Мера магнитной индукции представляет собой скобообразный источник постоянного магнитного поля, состоящий из двух редкоземельных магнитов на основе SmCo, соединенных магнитопроводом.

Мера магнитной индукции предназначена для периодического контроля многоканального и переносного измерителей магнитной индукции при проведении измерений.

По рабочим условиям применения и предельным условиям транспортирования установка относится к группе 1 по ГОСТ 22261-94.

Корпуса установки опломбированы пломбами для предотвращения возможности несанкционированного вмешательства в работу измерителя, которое может привести к искажению результатов измерений. Места пломбирования обозначены стрелками на рисунке 1.

1

Программное обеспечение

Программное обеспечение установки (далее - ПО) обеспечивает управление установкой и проведение измерений в реальном времени.

Одна часть ПО записана в процессоре, расположенном на линейке измерительных преобразователей магнитного поля и защищена от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (пломбирование корпуса).

Вторая часть ПО записана в процессоре блока позиционирования и защищена от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (пломбирование корпуса)

Третья часть ПО установлена на управляющем компьютере и по доступным для пользователя интерфейсам изменение метрологически значимой части ПО СИ невозможно физически.

Идентификационные данные ПО приведены в таблице 1.

Защита ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню C по МИ 3286-2010.

Таблица 1

Технические характеристики

Многоканальный измеритель магнитной индукции:

Диапазон измерений магнитной индукции

постоянного магнитного поля, мТл ...................................................

от 300 до 1200. ................. ± 2.

от 300 до 1200. .................. ± 2.

.................890.

Пределы допускаемой относительной погрешности измерений

магнитной индукции постоянного магнитного поля, %..................

Переносной измеритель магнитной индукции:

Диапазон измерений магнитной индукции

постоянного магнитного поля, мТл ...................................................

Пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля, % Мера магнитной индукции:

Воспроизводимое значение магнитной индукции

постоянного магнитного поля, мТл ...................................................

Пределы допускаемой относительной погрешности воспроизведения

магнитной индукции постоянного магнитного поля, %.......................................................... ± 0,7.

Рабочий зазор, мм, не менее ...........................................................................................................7.

Размеры рабочей области (длина х ширина х высота), мм не менее .................................5 х 5 х 5.

Неоднородность магнитной индукции в рабочей области, %, не более.................................± 0,2.

Напряжение питания от сети переменного тока частотой (50 ± 0,2) Гц, В ................... (220 ± 22).

Мощность, потребляемая от сети, В А, не более....................................................................... 200.

Масса, кг, не более:

-    контрольная магнитная система со столом.................................................................. 100;

-    блок позиционирования....................................................................................................2;

-    управляющий компьютер .................................................................................................7;

-    переносной измеритель магнитной индукции.................................................................2;

-    мера магнитной индукции ................................................................................................5.

Габаритные размеры(длина х ширина х высота), мм, не более:

-    контрольная магнитная система со столом................................................ 2440 х785х250;

-    блок позиционирования................................................................................ 250 х245х100;

-    управляющий компьютер ............................................................................. 500 х440х175;

-    переносной измеритель магнитной индукции......................................... 100 х 250 х 250;

-    мера магнитной индукции .............................................................................. 280 х115х50.

Время установления рабочего режима, мин, не более ................................................................ 30.

Продолжительность непрерывной работы, ч, не менее................................................................. 8.

Средняя наработка на отказ, ч, не менее.................................................................................. 5000.

Средний срок службы, лет, не менее..............................................................................................5.

Знак утверждения типа

Знак утверждения типа наносится на шильдики, расположенные на корпусах контрольной магнитной системы, переносного измерителя магнитной индукции и меры магнитной индукции (по технологии предприятия-изготовителя) и на титульные листы руководства по эксплуатации ЯИЛТ.558.00.00РЭ (типографским способом).

Комплектность

Комплектность установки приведена в таблице 2.

Таблица 2

Поверка

Поверка осуществляется по методике поверки «Установки для измерений магнитных характеристик полюсов ротора синхронных электродвигателей ИУТПР. Методика поверки.» ЯИЛТ.558.00.00 МП, утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 18.04.2012 г.

Основное поверочное оборудование:

-    измеритель магнитной индукции Ш1-9 (рег. № 9335-83), диапазон измерений магнитной индукции от 20 до 2000 мТл; относительная погрешность измерений магнитной индукции постоянного магнитного поля ± 0,02 %;

-    миллитесламетр портативный универсальный ТП2-2У (рег. № 16373-08), диапазон измерений магнитной индукции постоянного магнитного поля от 0,01 до 2000 мТл, относительная погрешность измерений магнитной индукции постоянного магнитного поля ± 2 %.

Сведения о методах измерений

«Установки для измерения магнитных характеристик полюсов ротора синхронных электродвигателей ИУТПР. Руководство по эксплуатации.» ЯИЛТ.558.00.00 РЭ.

Нормативные документы, устанавливающие требования к установкам для измерений магнитных характеристик полюсов ротора синхронных электродвигателей ИУТПР

ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия.»

ГОСТ 8.144-97 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции постоянного магнитного поля в диапазоне от 0,05 до 2 Тл.»

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
