Толщиномеры покрытий МТ-1008, МТ-2007, МТ-2007М (далее по тексту ╞ толщиномеры покрытий) предназначены для измерений толщины немагнитных диэлектрических покрытий (лаки, краски и другие диэлектрики) или проводящих немагнитных (цинк, хром, алюминий, медь и др.) покрытий, нанесенных на ферромагнитное основание (например, углеродистые стали типа Ст3, Ст10, Ст20, Ст30, Ст45). Применяются для работы в лабораторных и цеховых условиях на предприятиях машиностроения, энергетики, радиоэлектроники и других отраслей.
Назначение
Толщиномеры покрытий МТ-1008, МТ-2007, МТ-2007М (далее по тексту -толщиномеры покрытий) предназначены для измерений толщины немагнитных диэлектрических покрытий (лаки, краски и другие диэлектрики) или проводящих немагнитных (цинк, хром, алюминий, медь и др.) покрытий, нанесенных на ферромагнитное основание (например, углеродистые стали типа Ст3, Ст10, Ст20, Ст30, Ст45). Применяются для работы в лабораторных и цеховых условиях на предприятиях машиностроения, энергетики, радиоэлектроники и других отраслей.
Описание
Принцип работы толщиномера покрытий основан на регистрации электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя дифференциального типа при его установке на ферромагнитное основание объекта контроля. Уровень ЭДС зависит от величины зазора (толщины покрытия) между рабочей частью преобразователя и ферромагнитным основанием.
Электронный блок толщиномера покрытий обеспечивает измерение ЭДС на сигнальной и опорной обмотках, линеаризацию передаточной характеристики измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.

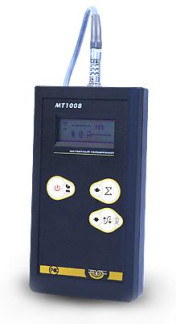

Толщиномер покрытий состоит из электронного блока и магнитоиндукционного преобразователя, подключаемого к электронному блоку при помощи кабеля. Фотография общего вида толщиномеров покрытий представлена на рисунке 1.
В толщиномерах покрытий МТ-2007 и МТ-2007М, в отличии от толщиномеров покрытий МТ-1008, предусмотрена возможность сохранения результатов измерений в памяти электронного блока и передачи их на персональный компьютер. Толщиномеры покрытий МТ-2007М отличаются от толщиномеров покрытий МТ-2007 наличием подсветки экрана.
Для предотвращения несанкционированного доступа пломбируется красной краской винт на оборотной стороне электронного блока толщиномеров покрытий. Схема пломбировки приведена на рисунке 2. _
_ ЧГ 1311
4F П№пш ■
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) «МТ2007», установленное на толщиномеры покрытий МТ-2007, МТ-2007М, и ПО «МТ1008», установленное на толщиномеры покрытий МТ-1008, позволяют управлять электронным блоком, изменять настройки, управлять сбором и анализом данных: обеспечивают вычисление среднего арифметического, минимального и максимального значений измеряемой толщины покрытия, а также среднего квадратического отклонения измеренных значений.
Для осуществления передачи результатов измерений в персональный компьютер (ПК) через порт RS 232 используется ПО «RSLink».
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2.
Таблица 2
|
Наименование
ПО
|
Идентифика
ционное
наименование
ПО
|
Номер версии (идентификационный номер) ПО
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
|
Алгоритм
вычисления
цифрового
идентикатора
ПО
|
|
АКА-СКАН
|
МТ2007
|
4.11
|
---*
|
—
|
|
АКА-СКАН
|
МТ1008
|
2.0
|
---*
|
—
|
* ПО прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя.
Метрологические и технические характеристики приведены в таблице 3. Таблица 3
|
Наименование характеристики
|
МТ-1008
|
МТ-2007
|
МТ-2007М
|
|
Диапазон измерений толщины покрытий, мкм с преобразователем типа:
- МТ2-01
- МТ20-01
|
От 5 до 2000 От 50 до 20000
|
|
Пределы допускаемой абсолютной погрешности измерения толщины покрытий, мкм:
|
± (0,03 • Н + 1,5), где Н - толщина измеряемого покрытия, мкм
|
|
Разрешение, мкм с преобразователем типа МТ2-01: с преобразователем типа МТ20-01:
- в диапазоне от 50 до 10000 мкм;
- в диапазоне от 10000 до 20000 мкм;
|
1
1
10
|
|
Размеры основания, мм, не менее с преобразователем типа:
- МТ2-01
- МТ20-01
|
30 х 30 60 х 60
|
|
Толщина основания, мм, не менее с преобразователем типа:
- МТ2-01
- МТ20-01
|
0,5
0,8
|
|
Питание осуществляется:
- от двух батарей типа АА с напряжением, В
- от четырех батарей типа АА с напряжением, В
|
3
|
6
|
|
Время непрерывной работы от полностью заряженных батарей, ч
|
15
|
20
|
|
Потребляемый ток в рабочем режиме, мА, не более
- без использования подсветки индикатора;
- при использовании подсветки индикатора. Потребляемый ток в выключенном режиме, мА, не более
|
60
0,001
|
15
0,1
|
15
25
0,1
|
|
Г абаритные размеры, мм, не более
- электронного блока, длинахширинахвысота
- преобразователя типа МТ2-01, диаметрхдлина
- преобразователя типа МТ20-01, диаметрхдлина
|
152х82х33
19х60
20х75
|
180х100х45
19х60
20х75
|
|
Масса электронного блока с батареями питания и преобразователем, кг, не более
|
0,3
|
0,5
|
|
Условия эксплуатации:
Температура окружающей среды, оС Относительная влажность воздуха при температуре 35 оС, %
Атмосферное давление, кПа
|
От 0 до +40 °С
От 30 до 80 От 84 До 106,7
|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель электронного блока толщиномера покрытий методом шелкографии.
Комплектность
Таблица 5
|
№
п.п
|
Наименование и условное обозначение
|
Количество
|
|
1.
|
Электронный блок
|
1 шт.
|
|
2.
|
Преобразователь типа МТ2-01
|
*
|
|
3.
|
Преобразователь типа МТ20-01
|
*
|
|
4.
|
Мера толщины покрытия
|
1 шт.
|
|
5.
|
Образец основания (Ст20)
|
1 шт.
|
|
6.
|
Кабель RS-232**
|
1 шт.
|
|
7.
|
Дискета с программным обеспечением «RSLink»**
|
1 шт.
|
|
8.
|
Сумка
|
1 шт.
|
|
9.
|
Руководство по эксплуатации: ***
а)Толщиномеры покрытий магнитные МТ-1008. Руководство по эксплуатации. НКЖЛ. 427634.001 РЭ
б) Толщиномеры покрытий магнитные МТ-2007М. Руководство по эксплуатации. НКЖЛ. 427634.001-01 РЭ
в) Толщиномеры покрытий магнитные МТ-2007. Руководство по эксплуатации. НКЖЛ. 427634.001-02 РЭ
|
1 экз.
|
|
10.
|
Методика поверки
|
1 экз.
|
* Тип и количество зависит от заказа потребителя.
** Поставляется по дополнительному заказу с толщиномерами покрытий МТ-2007, МТ-2007М *** Зависит от модели электронного блока толщиномера покрытий.
Поверка
осуществляется согласно методике поверки «ГСИ. Толщиномеры покрытий МТ-1008, МТ-2007, МТ-2007М. Методика поверки. МП 46.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2012 года.
Основные средства поверки:
1. Меры из комплекта мер толщины покрытий Elcometer 990 в диапазоне толщин от 12,5 до 8000 мкм. Номер Госреестра СИ 37535-08.
Сведения о методах измерений
Используются для прямых измерений в соответствии с методиками приведенными в руководствах по эксплуатации «Толщиномеры покрытий МТ-1008. Руководство по эксплуатации. НКЖЛ. 427634.001 РЭ», «Толщиномеры покрытий МТ-2007М. Руководство по эксплуатации. НКЖЛ. 427634.001-01 РЭ» и «Толщиномеры покрытий МТ-2007. Руководство по эксплуатации. НКЖЛ. 427634.001-02 РЭ».
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий МТ-1008, МТ-2007, МТ-2007М
1. Технические условия «Толщиномеры покрытий МТ-1008, МТ-2007, МТ-2007М. Технические условия. ТУ 4276-001-92466551-2011».
Рекомендации к применению
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
