| Номер в госреестре | 52099-12 |
| Наименование СИ | Дефектоскопы многоканальные |
| Обозначение типа СИ | "ЭХО-КОМПЛЕКС-2" |
| Изготовитель | Акционерное общество "Фирма ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва; ЗАО "Фирма ТВЕМА" (срок свидетельства: 14.12.2017) |
| Год регистрации | 2012 |
| Срок свидетельства | 16.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-2» (далее по тексту - дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.
В дефектоскопе реализованы ультразвуковой и магнитный методы неразрушающего контроля.
Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Магнитный метод основан на регистрации изменений параметров магнитного поля контролируемого объекта, вызванного наличием в объекте дефектов типа нарушения сплошности материалов.
Дефектоскоп состоит из следующих основных частей: блока электронного, персонального компьютера (ПК), комплекта пьезоэлектрических преобразователей (ПЭП) и магнитных преобразователей. Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ультразвуковых (16 блоков для подключения совмещенных ПЭП и 2 блока для подключения раздельно-совмещенных ПЭП) и 2 магнитных блока (канала). Передача данных и прием команд управления и настройки с ПК осуществляется контроллером управления, входящим в состав блока электронного. Контроллер управления обеспечивает синхронизацию работы блоков магнитных и ультразвуковых, приём от них данных, а также трансляцию им команд управления. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки, а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) поступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы, которые передаются на контроллер управления электронного блока дефектоскопа.

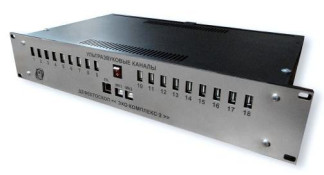

Фотография общего вида блока электронного дефектоскопа представлена на рисунке 1.
На персональный компьютер устанавливается программное обеспечение (ПО) «VTTuneMaster_E2», которое выполняет следующие основные функции:
- установка и изменение настроек;
- запуск генераторов ультразвуковых колебаний и прием сигналов;
- отображение принятых сигналов в виде разверток типов А;
- оповещение оператора в виде световой и звуковой сигнализации о появлении сигналов, превышающих установленный пороговый уровень;
Идентификационные признаки ПО дефектоскопа соответствуют данным, приведенным в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| VTTuneMaster | VTTuneMaster Е2 | 1.1 | В9170753 по исполняемому файлу VTTuneMaster_Е2-2.exe | CRC32 |
Защита программного обеспечения дефектоскопа от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
| Таблица 2 | |
| Наименование характеристики | Значение |
| Количество ультразвуковых каналов, шт. | 18 |
| Количество магнитных каналов, шт. | 2 |
| Амплитуда колебаний электрических импульсов генератора импульсов возбуждения, В - для совмещенных каналов - для раздельно-совмещенных каналов | от 100 до 200 от 20 до 40 |
| Диапазон измерения амплитуды сигнала на входе магнитного канала, В | от 0 до 2,3 |
| Пределы допускаемого значения абсолютной погрешности измерения амплитуды сигнала на входе магнитного канала, В, не более | ± 0,2 |
| Пределы допускаемого значения абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника раздельно-совмещенных каналов (линейность усилителя приемника) в диапазоне от 15 до 45, дБ, не более | ± 1 |
| Диапазон измерения временных интервалов с преобразователем на образце №2 из комплекта КОУ-2, мкс, не менее | от 1 до 200 |
| Пределы допускаемого значения абсолютной погрешности измерения временных интервалов с преобразователем на образце №2 из комплекта КОУ-2, мкс, не более | ± 1 |
| Пределы допускаемого значения абсолютной погрешности измерения координат залегания отражателя (глубины и расстояния от точки ввода УЗК до проекции дефекта на поверхность) в образце № 2 из комплекта КОУ-2, мм, не более | ± 2 |
| Отклонение угла ввода от номинального значения, градус, не более: - для ПЭП с номинальным значением угла ввода 45 градусов - для ПЭП с номинальным значением угла ввода 58 градусов - для ПЭП с номинальным значением угла ввода 70 градусов | +2/-6 +2/-3 0/-5 |
| Эффективная частота ПЭП и допускаемое отклонение, МГц | 2,5 ± 0,25 |
| Значение запаса условной чувствительности, дБ, не менее, для ПЭП: - П121-2,5-45 - П121-2,5-58 - П121-2,5-70 - П112-2,5 | 50 45 50 50 |
| Наименование характеристики | Значение |
| Временная нестабильность запаса условной чувствительности за 8 часов работы, %, не более | ± 5 |
| Отношение сигнал/шум, измеренное по образцу №2 из комплекта КОУ-2, дБ, не менее для ПЭП: - П121-2,5-45 - П121-2,5-58 - П121-2,5-70 - П 112-2,5 | 20 18 18 22 |
| Время непрерывной работы при проведении контроля, ч, не менее | 8 |
| Габаритные размеры блока электронного (длина х ширина х высота), мм, не более | 480х280х180 |
| Масса блока электронного, кг, не более | 5 |
| Средний срок службы, не менее, лет | 6 |
| Питание от сети переменного тока с параметрами: - напряжение, В - частота, Гц - коэффициент высших гармоник, %, не более | 220 +22/-33 50 ± 1,25 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от + 10 до + 35 от 30 до 80 |
Знак утверждения типа наносится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист формуляра печатным способом.
| № п.п | Обозначение изделия | Наименование изделия | Кол-во |
| 1 | ВДМА.663500.142 | Блок электронный дефектоскопа | 1 шт. |
| 2 | Персональный компьютер* | 1 шт. | |
| 3 | Преобразователи ультразвуковые**: | 4 шт. | |
| П121-2,5-45 | 1 шт. | ||
| П121-2,5-58 | 1 шт. | ||
| П121-2,5-70 | 1 шт. | ||
| П112-2,5 | 1 шт. | ||
| 4 | Программное обеспечение «VTTuneMaster Е2» | 1 экз. | |
| 5 | ВДМА. 663500.142РЭ | Руководство по эксплуатации | 1 экз. |
| 6 | ВДМА.663500.142ФО | Формуляр | 1 экз. |
| 7 | МП 70.Д4-12 | Методика поверки | 1 экз. |
* Количество зависит от заказа потребителя.
** Тип и количество зависит от заказа потребителя.
осуществляется согласно методике поверки «ГСИ. Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-2». Методика поверки. МП 70.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в октябре 2012 года.
Основные средства поверки:
1. Генератор сигналов сложной формы AFG 3022. Синусоидальный сигнал от 1 мГц до 20 МГц, диапазон от 10 мВразмах до 10 Вразмах, погрешность ±(1 % от величины + 1 мВ), амплитудная неравномерность (<5МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ;
2. Осциллограф цифровой TDS-2012B. Пределы относительной погрешности измерения напряжений ± 3%;
3. Магазин затуханий МЗ-50-2. Диапазон частот: 0 ... 50 МГц. Декады: 4х10 дБ, 11х1 дБ, 11х0.1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ±(0.05-0.25)%; на переменном токе: ±(0.1-0.4) %;
4. Образцы №2 и №3 из комплекта КОУ-2. Образец №2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Образец №3: Радиус цилиндрической поверхности 55 мм.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации, «Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-2». Руководство по эксплуатации. ВДМА.663500.142РЭ».
Нормативные и технические документы
Технические условия «Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-2». Технические условия. ВДМА.663500.142ТУ.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
