Наборы оптических мер для поверки офтальмологических приборов НОМ-3, 52104-12

Назначение

Наборы оптических мер для поверки офтальмологических приборов НОМ-3 (далее -наборы) предназначены для измерений вершинной рефракции и радиуса кривизны роговицы глаза при проведении первичной и периодической поверок рефрактометров офтальмологических, рефрактокератометров и кератометров (офтальмометров).

Описание

Принцип действия набора заключается в сравнении измеренного прибором значения величины рефракции и радиуса кривизны глаза со значением, указанным в свидетельстве о поверке на набор, в результате чего определяют погрешность прибора.

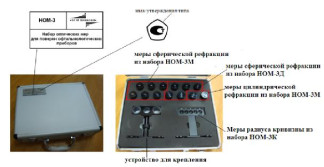

Наборы оптических мер НОМ-3 состоит из трех самостоятельных частей:

-    набор оптических мер малый НОМ-3М

-    набор оптических мер дополнительный НОМ-3Д

-    набор оптических мер кератометрический НОМ-3К.

В набор оптических мер малый НОМ-3М входят следующие меры:

-    плосковыпуклые линзы (далее - оптические меры) с одним и тем же радиусом кривизны сферической преломляющей поверхности и разной толщиной вдоль оптической оси. Величина рефракции задается сферической преломляющей поверхностью меры, а величина аметропии - толщиной меры вдоль оптической оси. В малом наборе представлены оптические меры со следующими номиналами сферической вершинной рефракции: ±5,0 дптр; ± 10,0 дптр, ± 20,0 дптр. Оптические меры закреплены в специальных металлических оправах, на которых нанесено значение вершинной рефракции;

-    астигматические линзы, номинальное значение цилиндрической вершинной рефракции которых минус 1,5 дптр, минус 3,0 дптр. Оптические меры закреплены в специальных металлических оправах, на торце которых нанесено значение цилиндрической вершинной рефракции, а на передней поверхности направление осей линзы;

В набор оптических мер кератометрический НОМ-3Д входят следующие меры:

-    плосковыпуклые линзы (далее - оптические меры) со следующими номиналами сферической вершинной рефракцией: 0,0 дптр; ± 2,5 дптр; ±15,0 дптр; Оптические меры закреплены в специальных металлических оправах, на которых нанесено значение вершинной рефракции.

-    меры радиуса кривизны роговицы глаза. Это меры, имеющие одинаковый диаметр, передняя поверхность которых полированная и имеет форму сферы радиусом, соответствующим номинальному значению меры. В наборе представлены следующие меры: 6,71 мм; 7,29 мм; 7,93 мм; 8,76 мм; 9,51 мм. Все меры смонтированы в едином металлическом корпусе. Около каждой меры нанесено соответствующее ей значение рефракции.

Набор имеет универсальное устройство для размещения трех оптических мер в поле зрения офтальмологического рефрактометра.

Все вышеуказанные элементы устанавливаются в ячейки футляра. На внешней крышке футляра имеется шильдик с указанием наименования набора и изготовителя.

Заводской номер набора указан на вкладыше, входящего в комплект набора.

Технические характеристики

Метрологические и технические характеристики малого набора оптических мер НОМ-3 приведены в таблице 1.

Таблица 1

Расстояние корректирующей линзы до поверхности глаза (оптической меры) (Vertex Distance VD) - 12, 0 мм.

Знак утверждения типа

Знак утверждения типа наносится на футляр набора методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4_

Поверка

осуществляется по документу: «Набор оптических мер для поверки офтальмологических приборов НОМ-3. Методика поверки № МП 77.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» « 15 » октября 2012 г.

Основные средства поверки:

ВЭТ 138-1-2006 - «Рабочий эталон нулевого разряда средств измерений вершинной рефракции и призматического действия очковой оптики», второй эталонный комплекс (Авторефрактометр AR-600 фирмы «Nidek» Япония в ранге рабочего эталона первого разряда).

Микроскоп сканирующий интерференционный белого света Zygo NewView 6200, номер в госреестре СИ 44714-10.

Основные метрологические характеристики:

Диапазон измерений сферической вершинной рефракции от -18,00 до +23,00 дптр; 5= ± 0,06^ ± 0,12 дптр; Диапазон измерений цилиндрической вершинной рефракции от -8,00 до +8,00 дптр; 5= ± 0,06 дптр;

Диапазон измерений относительной высоты неровности от 0 до 2 мкм, расширенная неопределенность измерения относительной высоты h, в интервале от 80 нм до 2 мкм, не более ± (2,5 + 0,0094(h-180)).

Нормативные документы, устанавливающие требования к наборам оптических мер для поверки офтальмологических приборов НОМ-3

ГОСТ Р ИСО 10342-2008 «Рефрактометры офтальмологические. Технические требования и методы испытаний».

ГОСТ Р ИСО 10343-2008 «Офтальмометры. Технические требования и методы испытаний».

Р 50.2.055-2007 «Государственная система обеспечения единства измерений. Локальная поверочная схема для средств измерений вершинной рефракции призматического действия очковых линз и призм».

Рекомендации к применению

Наборы оптических мер для поверки офтальмологических приборов НОМ-3 применяются для выполнения работ и оказания услуг по обеспечению единства измерений.
