| Номер в госреестре | 52109-12 |
| Наименование СИ | Системы регистрации импульсов фотонного излучения цифровые спектрометрические |
| Обозначение типа СИ | ЦСР-СК1 |
| Изготовитель | ФГУП "Комбинат "Электрохимприбор", г.Лесной |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система регистрации импульсов фотонного излучения цифровая спектрометрическая ЦСР-СК1 (далее - система ЦСР-СК1) предназначена для измерения характеристик потока квантов рентгеновского и гамма-излучения (число статистически и равномерно распределенных импульсов в течение заданного времени, распределение квантов излучения по энергиям) от радиоизотопных источников 10^d и 241Am в составе установок, использующих гамма-абсорбционный метод контроля.
Принцип действия системы ЦСР-СК1 основан на прямом счете статистически и равномерно распределенных во времени импульсов, поступающих от блока детектирования за заданное время измерения, аналого-цифровой обработке амплитуд импульсов и распределении квантов излучения по энергиям.
Система ЦСР-СК1 представляет собой функционально-полный измерительнонакопительный комплекс, выполненный в виде выносного блока детектирования и платы процессора спектрометрических импульсов, устанавливаемой в ПВЭМ, и связанный с ней через стандартный порт USB.
В состав системы ЦСР-СК1 входят:
- блок детектирования (БД), включающий сцинтилляционный детектор с кристаллом NaI(Tl), фотоэлектронный умножитель (ФЭУ) и встроенный малогабаритный источник высокого напряжения;
- встраиваемая плата процессора спектрометрических импульсов (ПСИ);
- прикладное программное обеспечение (ПО) - программа управления ATSpec-4, предназначенная для обработки информации и анализа спектров.
Работа системы ЦСР-СК1 осуществляется с помощью программного обеспечения и управляющей ПВЭМ со стандартным набором периферийных устройств, поставляемой по дополнительному Заказу.
Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, корпус блока детектирования снаружи опломбирован, корпус управляющей ПВЭМ, в которую устанавливают встраиваемую плату ПСИ, при эксплуатации системы ЦСР-СК1 должен быть опломбирован.

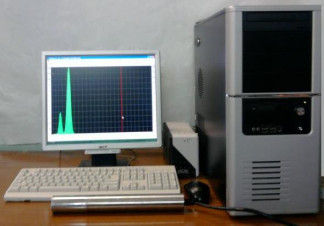

Фото общего вида системы ЦСР-СК1 с управляющей ПЭВМ приведено на рисунке 1.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения (ПО) | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа управления ATSpec-4 | ATS-4 | 4.2.1.117 | 20d49d291da5bf7cecf 1119fd002eb9a | MD5 Hasher |
| Наименование характеристики | Значение характеристики |
| Диапазон энергии регистрируемого излучения, кэВ | от 10 до 100 |
| Диапазон измерений числа импульсов | от 10 до 107 |
| Относительное энергетическое разрешение по линии 241Am с энергией 59,5412 кэВ для сцинтилляционного детектора с кристаллом NaI (Tl), %, не более | 26 |
| Интегральная нелинейность энергетического распределения для сцинтилляционного детектора с кристаллом NaI (Tl), %, не более | 2 |
| Максимальная входная статистическая загрузка, с-1: - относительное изменение разрешения, % - относительное смещение центроиды пика, % | 105 ±5 ±10 |
| Пределы допускаемой относительной погрешности измерений числа импульсов, % | ±3,5 |
| Время набора импульсов, с | от 1 до 100 |
| Время установления рабочего режима, мин, не более | 15 |
| Время непрерывной работы, ч | 8 |
| Нестабильность показаний (число импульсов) за 8 ч непрерывной работы, %, не более | 0,2 |
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: от сети переменного тока - напряжением, В - частотой, Гц | 220+23 50+2,5 |
| Потребляемая мощность (без ПЭВМ), Вт, не более | 20 |
| Габаритные размеры, мм, не более: - блока детектирования (длина, диаметр) | 325х40 |
| - плата процессора спектрометрических импульсов (длина, ширина, высота) | 165х85х15 |
| Масса (без ПЭВМ), кг, не более | 1 |
| Условия эксплуатации: о/-ч - температура окружающего воздуха, С | от 15 до 35 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - относительная влажность воздуха, %, не более | 80 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации («Руководство по эксплуатации», «Паспорт») типографским способом и на корпус блока детектирования системы ЦСР-СК1 в виде наклейки.
| Наименование изделия | Обозначение | Кол-во | Примечание |
| Система ЦСР-СК1 | ЦСР-СК1 | 1 шт. | |
Программное обеспечение | Программа управления ATSpec-4 | 1 шт. | дистрибутив на компакт-диске |
| ПЭВМ | 1 шт. | поставляется по дополнительному Заказу | |
| Руководство по эксплуатации | Ж10-Р494.436230.001 РЭ | 1 экз. | |
| Паспорт | Ж10-Р494.436230.001 ПС | 1 экз. | |
| Методика поверки (раздел 4 руководства по эксплуатации Ж10-Р494.436230.001 РЭ) | - | 1 экз. |
осуществляется в соответствии с разделом 4 «Поверка» руководства по эксплуатации Ж10-Р494.436230.001 РЭ, утвержденным ФГУП «УНИИМ» в 04.09.2012 г.
Эталоны, используемые при поверке:
- источник гамма-излучения закрытый типа ИРИК-Д с радионуклидом 109Cd, активностью
0,925 ГБк (линии энергии фотонного излучения 22,5 и 88,0336 кэВ);
241
- источник гамма-излучения закрытый типа ИГИА-5м-1 с радионуклидом Am, активностью 8,3 1010 Бк (линии энергии фотонного излучения 26,3448 и 59,5412 кэВ);
- генератор сигналов низкочастотный прецизионный Г3-110 с диапазоном частот (0,01^1999999,99) Гц, погрешностью установки частоты ± 110-7 Гц, максимальным выходным напряжением не менее 2 В;
- генератор импульсов точной амплитуды Г5-75, обеспечивающий выходные прямоугольные импульсы отрицательной полярности амплитудой от 0,01 до 9,999 В, длительностью от
0,1 до 10 мкс.
Нормативные и технические документы, устанавливающие требования к системе ЦСР-СК1
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
«Система регистрации импульсов фотонного излучения цифрововая спектрометрическая. Руководство по эксплуатации» Ж10-Р492.436220.001 РЭ.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
