Наборы мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224, 52112-12

Назначение

Наборы мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224 предназначены для хранения и передачи единиц комплексных коэффициентов передачи и отражения в коаксиальных волноводах с диаметрами поперечных сечений 7,0/3,04 мм, 3,5/1,52 мм и 2,4/1,04 мм с типами соединителей N, 3,5 мм и I (2,4 мм) по ГОСТ РВ 51914-2002.

Описание

Наборы мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224 (наборы мер) содержат меры с типами коаксиальных соединителей N, 3,5 мм и

I (2,4 мм) соответственно по ГОСТ РВ 51914-2002.

Наборы мер состоят из нагрузок согласованных, нагрузок короткозамкнутых, нагрузок холостого хода с соединителями вилка и розетка и переходов измерительных коаксиальных с соединителями вилка-вилка и розетка-розетка.

В состав наборов входят также ключ с нормированным усилием затяжки, поддерживающий ключ, используемые для подключения нагрузок и переходов к соединителям поверяемого прибора и USB flash диск с файлами в формате “s1p”, содержащими измеренные значения коэффициентов отражения и передачи мер из состава набора.

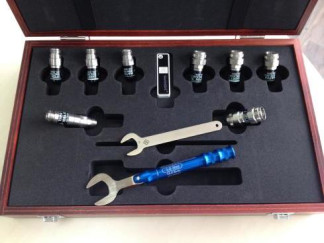

Внешний вид наборов мер и места пломбирования нагрузок и коаксиальных переходов (наклейки) приведены на рисунках 1-3 соответственно.

Принцип работы нагрузок, основан на нормированном отражении падающей СВЧ мощности. Нагрузки представляют собой однородный участок коаксиального волновода, нагруженный на отражающий (для нагрузок короткозамкнутых и холостого хода) или поглощающий элемент (для нагрузок согласованных). В качестве отражающего элемента в нагрузках короткозамкнутых использована проводящая плоскость, а в нагрузках холостого хода

- диэлектрическая опора. Длины однородных участков коаксиального волновода выбраны из условия обеспечения противофазности нагрузок короткозамкнутых и холостого хода в рабочем диапазоне частот. В качестве поглощающего элемента использован СВЧ резистор с номинальным значением сопротивления 50 Ом.

Принцип работы переходов измерительных коаксиальных, основан на частичном (нормированном) поглощении проходящей СВЧ мощности. Значения ослабления и фазы коэффициента передачи переходов определяются параметрами опорных диэлектрических шайб и длинами однородных участков коаксиального волновода.

Нагрузки и переходы оснащены прецизионными лабораторными соединителями, выполненными в соответствии с требованиями стандарта IEEE для прецизионных коаксиальных соединителей IEEE Std 287-2007.

Наборы мер применяются для калибровки (коррекции результатов измерений) и поверки анализаторов цепей скалярных и векторных.

Технические характеристики

Диапазон рабочих частот, ГГц:

Модуль коэффициента отражения нагрузок согласованных в диапазоне рабочих частот, не более

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения нагрузок согласованных в диапазоне частот: для набора мер ZV-Z270

-    от 0 ГГц до 8 ГГц

±0,003

±0,005

±0,005

±0,007

±0,005

±0,007

±0,009

± [1 + 60-|ДГ|/Г]

0,05

минус 0,2

±0,005

±0,007

±0,006

±0,008

±0,006

±0,008

±0,01

-    свыше 8 ГГц до 18 ГГц для набора мер ZV-Z235

-    от 0 ГГц до 18 ГГц

-    свыше 18 ГГц до 26,5 ГГц для набора мер ZV-Z224

-    от 0 ГГц до 18 ГГц

-    свыше 18 ГГц до 26,5 ГГц

-    свыше 26,5 ГГц до 50 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента отражения нагрузок согласованных в диапазоне частот, градусы

где: ДГ - пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения;

Г - модуль коэффициента отражения нагрузки согласованной.

Модуль коэффициента отражения переходов измерительных коаксиальных в диапазоне рабочих частот, не более

Модуль коэффициента передачи переходов измерительных коаксиальных в диапазоне рабочих частот, не менее, дБ

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента отражения переходов измерительных коаксиальных в диапазоне частот: для набора мер ZV-Z270

-    свыше 0 ГГц до 8 ГГц

-    свыше 8 ГГц до 18 ГГц для набора мер ZV-Z235

-    свыше 0 ГГц до 18 ГГц

-    свыше 18 ГГц до 26,5 ГГц для набора мер ZV-Z224

-    свыше 0 ГГц до 18 ГГц

-    свыше 18 ГГц до 26,5 ГГц

-    свыше 26,5 ГГц до 50 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений модуля коэффициента передачи переходов измерительных коаксиальных в диапазоне частот, дБ: для набора мер ZV-Z270

-    от 0 ГГц до 8 ГГц

-    свыше 8 ГГц до 18 ГГц

для набора мер ZV-Z235

-    от 0 ГГц до 18 ГГц

±0,05

±0,08

±0,05

±0,08

±0,1

±0,3

±0,5

±0,5

±1,0

±0,5

±1,0

±2,0

0,5 от пределов допускаемой погрешности определения действительных значений

N

3,5 мм

I (2,4 мм)

3000

1,8

1,4

400 х 70 х 260

от 18 до 28;

не более 80;

от 630 до 800.

-    свыше 18 ГГц до 26,5 ГГц для набора мер ZV-Z224

-    от 0 ГГц до 18 ГГц

-    свыше 18 ГГц до 26,5 ГГц

-    свыше 26,5 ГГц до 50 ГГц

Пределы допускаемой абсолютной погрешности определения действительных значений фазы коэффициента передачи переходов измерительных коаксиальных в диапазоне частот, градусы: для набора мер ZV-Z270

-    от 0 ГГц до 8 ГГц

-    свыше 8 ГГц до 18 ГГц для набора мер ZV-Z235

-    от 0 ГГц до 18 ГГц

-    свыше 18 ГГц до 26,5 ГГц для набора мер ZV-Z224

-    от 0 ГГц до 18 ГГц

-    свыше 18 ГГц до 26,5 ГГц

-    свыше 26,5 ГГц до 50 ГГц

Максимальное отличие между собой результатов измерений модуля и фазы коэффициентов отражения и передачи мер при различных подключениях в диапазоне частот 1, не более

Тип соединителей по ГОСТ РВ 51914-2002:

-    для набора мер ZV-Z270

-    для набора мер ZV-Z235

-    для набора мер ZV-Z224

Количество подключений к соединителю любой меры из состава

набора мер, не менее

Масса набора мер в футляре, не более, кг:

-    для набора мер ZV-Z270

-    для набора мер ZV-Z235 и ZV-Z224

Г абаритные размеры футляра (длина, высота, ширина), мм, не более

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность воздуха при температуре 25 °С, %

атмосферное давление, мм рт. ст.

1 Измерения проводят при четырех подключениях с поворотом меры вокруг оси приблизительно на 90 градусов при каждом подключении.

Знак утверждения типа наносится на титульный лист документа: «Наборы мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224. Руководство по эксплуатации» типографским способом (в верхнем правом углу).

Комплектность

Комплект поставки наборов мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224 приведён в таблицах 1-3.

Таблица 1 - Состав наборов мер коэффициентов передачи и отражения ZV-Z270

Таблица 2 - Состав наборов мер коэффициентов передачи и отражения ZV-Z235

Поверка

осуществляется по методике МП 52112-12, утвержденной ФГУП «СНИИМ» 20.08.2012 г. и изложенной в документе: «Наборы мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224. Методика поверки».

Основные средства поверки:

Государственный первичный эталон единицы волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011.

Сведения о методах измерений

Методы измерений приведены в документе: «Набор мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к наборам мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235, ZV-Z224

1.    ГОСТ РВ 51914-2002. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

2.    МИ 1700-87 ГСИ. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02 - 18,00 ГГц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
