Номер в госреестре | 52129-12 |
Наименование СИ | Приемники измерительные |
Обозначение типа СИ | R&S EB500 |
Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
Год регистрации | 2012 |
Срок свидетельства | 01.11.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Приемники измерительные R&S EB500 (далее - приемники) предназначены для измерений амплитудно-частотных характеристик и параметров спектра радиотехнических сигналов, выделения информационных составляющих из модулированных сигналов.
Конструктивно приемник выполнен в виде моноблочного прибора, объединяющего в своем составе входной тракт, преселектор, смеситель, тракт промежуточной частоты (ПЧ), аналогово-цифровой преобразователь (АЦП) и индикатор.
Принцип действия приемников основан на методе последовательного анализа сигнала в широкой полосе частот и параллельного анализа сигналов в узкой полосе частот. Приемники построены по супергетеродинному принципу с измерениями на ПЧ. В результате обработки сигнала, а также в соответствии с настройками приемника выделяется часть сигнала, предназначенная для отображения на экране.
Приемники обеспечивают управление всеми режимами работы и характеристиками как вручную с помощью органов управления на лицевой части, так и дистанционно от внешнего компьютера с применением интерфейсов LAN или USB.
Модели и опции приемников измерительных серии R&S EB500:
R&S EB510 - приемник измерительный с передней панелью управления, рабочий диапазон частот от 9 кГц до 32 МГц;
R&S EB500 - приемник измерительный с передней панелью управления, рабочий диапазон частот от 20 МГц до 3,8 ГГц;
R&S EB500-HF - аппаратно реализованный модуль расширения частотного диапазона (от 9 кГц до 32 МГц);
R&S EB500-FE - программно реализованная опция расширения СВЧ диапазона (от 3,8 до 6 ГГц);
R&S EB500-IM - программно реализованная опция измерений параметров модуляции.

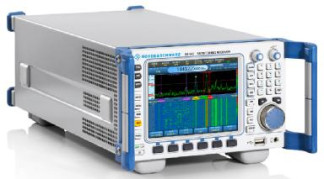

Внешний вид приемника и место наклеек приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Работа приемников осуществляется под управлением программного обеспечения (ПО) «R&S EB500 FIRMWARE».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
EB500 Instrument firmware | EB500 Instrument firmware | V3.00 | 4E257A4C | CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики приемников не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики приемников приведены в таблице 2.
Таблица 2
Наименование характеристики | Значение характеристики |
Диапазон рабочих частот, Гц: R&S EB510 R&S EB500 (опция HF) R&S EB500 (базовый модуль) R&S EB500 (программная опция FE) | от 9-103 до 32-106 от 9• 103 до 32-106 от 20-106 до 3,8 • 109 от 3,8-109 до 6-109 |
Наименование характеристики | Значение характеристики |
Разрешение по частоте, Гц | 1 |
Частота внутреннего опорного генератора, МГц | 10 |
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора | ± 10-6 |
Точка пересечения с продуктами интермодуляции третьего порядка, в диапазоне частот, дБм, не менее: от 1 до 32 МГц (R&S EB510, опция HF R&S EB500) от 20 до 650 МГц (R&S EB500) от 650 МГц до 6 ГГц (R&S EB500) | 30 15 10 |
Точка пересечения с продуктами интермодуляции второго порядка, в диапазоне частот, дБм, не менее: от 1 до 32 МГц от 20 МГц до 6 ГГц | 70 40 |
Уровень подавления зеркальных каналов приема ПЧ, в диапазоне частот, дБ, не менее: от 9 кГц до 32 МГц от 20 МГц до 6 ГГц | Зеркальный канал приема отсутствует 80 |
Уровень подавления каналов приема ПЧ, в диапазоне частот, дБ, не менее: от 9 кГц до 32 МГц от 20 МГц до 6 ГГц | Прямое преобразование 80 |
Коэффициент шума, в зависимости от диапазона частот, дБ, не более: от 400 кГц до 30 МГц от 30 до 32 МГц от 20 МГц до 3,8 ГГц от 3,8 до 6 ГГц | 15 дБ (нормальный режим) 18 дБ (нормальный режим) 12 дБ (нормальный режим) 20 дБ (нормальный режим) |
КСВН входного тракта, не более: - в диапазоне частот до 3,8 ГГц - в диапазоне частот от 3,8 до 6 ГГц | 2,0 2,5 |
Диапазон измерений уровня входного сигнала, дБм | от минус 137 до 13 (с разрешением 0,1 дБ) |
Пределы допускаемой погрешности измерений уровня сигнала, дБ | ± 3,0 |
Пределы допускаемой погрешности измерений уровня сигнала 50 дБмкВ на частоте 250 МГц, дБ | ± 1,5 |
Ослабление входного ступенчатого аттенюатора, в диапазоне частот, дБ от 400 кГц до 32 МГц от 20 МГц до 6 ГГц | от 0 до 25 (с шагом 5 дБ) от 0 до 40 (с шагом 1 дБ) |
Тип преселектора: - для диапазона частот от 9 до 400 кГц - для диапазона частот от 400 кГц до 32 МГц - для диапазона частот от 20 МГц до 1,5 ГГц - для диапазона часто от 1,5 до 6 ГГц | фильтр нижних частот переключаемый ФВЧ/ФНЧ перестраиваемый преселектор полосовой фильтр |
Режимы отображения | перезапись, усреднение, удержание максимума, удержание минимума, гистограмма, пульсация |
Наименование характеристики | Значение характеристики |
Режимы демодуляции | АМ, ЧМ, ФМ, ИМ, I/Q, ТВ (все полосы ПЧ), ВБП, НБП, CW, НБП (полоса ПЧ не более 9 кГц) |
Диапазон установки порогового шумоподавителя, дБмкВ | от минус 30 до 120 |
Автоматическая подстройка частоты | автоматическая повторная настройка для нестабильных по частоте сигналов ±1/2 полосы ПЧ (от 100 Гц до 20 МГц) |
Диапазон перестройки ширина полосы пропускания канальных фильтров ПЧ | 100, 150, 300, 600 Гц, 1, 1,5, 2,1, 2,4, 2,7, 3,1, 4, 4,8, 6, 9, 12, 15, 30, 50, 120, 150, 250, 300, 500, 800 кГц, 1, 1,25, 1,5, 2, 5 МГц |
Коэффициент прямоугольности канальных фильтров ПЧ, не более: для фильтров от 100 Гц до 2 МГц (по уровням ослабления 3 дБ и 60 дБ) для фильтра 5 МГ ц (по уровням ослабления 3 дБ и 50 дБ) | 1:1,7 1:1,6 |
Измерение параметров модуляции (с опцией R&S EB500-IM): Диапазон измерений коэффициента амплитудной модуляции (разрешение 0,1, £макс = 2,5 МГц), % Пределы допускаемой относительной погрешности измерений коэффициента амплитудной модуляции (С/Ш более 40 дБ, Fмод = 1 кГц), % - для полос пропускания < 1 МГц - для полос пропускания > 1 МГц Диапазон измерений девиации частоты (разрешение 1 Гц, £макс = 2,5 МГц), МГц Пределы допускаемой относительной погрешности измерений девиации частоты (С/Ш более 40 дБ, Fмод = 1 кГц), % Диапазон измерений фазовой модуляции (разрешение 0,01 рад, 1макс = 2,5 МГц), рад Пределы допускаемой погрешности измерений фазовой модуляции (С/Ш более 40 дБ, Fмод = 1 кГц), рад Режимы измерений ширины полосы частот | от 0 до 99,9 ± 5,0 ± 7,0 от 0 до 2,5 ± 2,0 от 0 до 12,5 ± (0,1 + 0,03M) где M - измеренное значение автоматический (до 20 МГц), x dB, В%-метод |
Напряжение питания от сети переменного тока частотой от 47 до 440 Гц, в зависимости от установленных опций, В | от 100 до 240 |
Габаритные размеры (ширина х высота х длина), мм, не более | 213 х 132 х 450 |
Наименование характеристики | Значение характеристики |
Масса, кг, не более | 7,5 |
(без аксессуаров) | |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С | от 0 до 50 |
- относительная влажность воздуха при температуре 20 °С, % | до 80 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на корпус приёмника в виде наклейки.
Комплект поставки включает:
- приемник измерительный R&S EB500 - 1 шт.;
- кабель питания- 1 шт.;
- комплект ЗИП- 1 шт.;
- методика поверки- 1 шт.;
- программное обеспечение- 1 шт;
- эксплуатационная документация фирмы-изготовителя- 1 к-т.
осуществляется по документу МП 52129-12 «Инструкция. Приемники измерительные R&S EB500 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в 2012 г. Средства поверки:
стандарт частоты и времени рубидиевый Ч1-1016 (рег. № 35376-07), пределы до-
12
пускаемой относительной погрешности установки частоты ± 1,5-10" ;
частотомер электронно-счетный Ч3-66 (рег. № 9273-85), диапазон частот от 10 до
37,5109 Гц, пределы допускаемой относительной погрешности измерений частоты
12
± 1,5-10" в режиме синхронизации;
мультиметр 34401А (рег. № 16500-97), диапазон измерений напряжений от 1 мкВ до 1000 В, пределы допускаемой погрешности измерений напряжения ± 0,01 %;
генератор шума Agilent N4002A (рег. № 36803-08), диапазон частот от 10 МГц до 26,5 ГГц, уровень спектральной плотности мощности шума от 12 до 17 дБ;
генератор сигналов низкочастотный Г3-119 (рег. № 9173-83), диапазон рабочих
частот от 20 до 19,999 106 Гц, пределы допускаемой относительной погрешности установ-
12
ки частоты ± 1,5-10" в режиме синхронизации; пределы допускаемой относительной погрешности установки уровня напряжения ± 1 %;
генератор сигналов СВЧ SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до
12
40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1,5-10" в режиме синхронизации, пределы допускаемой относительной погрешности установки уровня напряжения ± 1 %;
анализатор цепей векторный Е8363В (рег. № 37176-08), диапазон частот от 10 МГц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений КСВН ± (ГКсти)%, где Ксти.- коэффициент стоячей волны по напряжению.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (проведение работ по автоматизации измерений и расчетов при проведении специальных исследований, радиомониторинга, измерений побочных электромагнитных излучений и наводок, измерений параметров электромагнитной совместимости радиоэлектронных средств (РЭС), контроле радиотехнических средств и систем, при испытаниях и эксплуатации изделий антенной техники и РЭС).
Зарегистрировано поверок | 84 |
Поверителей | 5 |
Актуальность данных | 18.11.2024 |
