| Номер в госреестре | 52134-12 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | МЕТЭК-200 |
| Изготовитель | ООО "МЕТЭКПРОМ", г.Ижевск |
| Год регистрации | 2012 |
| Срок свидетельства | 29.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы МЕТЭК-200 (далее - анализаторы) предназначены для экспрессного измерения массовой доли углерода и серы в металлах и сплавах.
Принцип действия анализаторов основан на сжигании образца в электропечи в токе кислорода и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из электропечи, аналитического блока содержащего трубки с реагентами и инфракрасные (ИК) детекторы, и персонального компьютера с программным обеспечением для управления процессами измерений и отображения полученных результатов.
Навеска анализируемого вещества (в диапазоне от 0,1 до 1,5 г) в лодочке для сжигания помещается в электропечь для сжигания в токе кислорода. Углерод и сера, содержащиеся в анализируемой пробе, окисляются до CO2 и SO2. Затем образовавшиеся газы, транспортируются с помощью побудителя расходы в ИК детекторы. Детекторы обнаруживают газы по изменению поглощения инфракрасного излучения на выделенных длинах волн и вырабатывают электрические сигналы, пропорциональные количествам измеряемых газов. Эти сигналы передаются на персональный компьютер, где производится их регистрация и расчет массовой доли компонента с учетом массы пробы.
Анализаторы углерода и серы МЕТЭК-200 выпускаются трех моделей: МЕТЭК-200.1, МЕТЭК-200.2, МЕТЭК-200, каждая из которых предназначена для измерения содержания соответствующего компонента. Модель МЕТЭК-200.1 предназначена для измерения массовой доли углерода, модель МЕТЭК-200.2 - для измерения массовой доли серы, модель МЕТЭК-200 - для измерения массовых долей углерода и серы.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца, размещение его в электропечь, затем автоматическое определение массовой доли серы и углерода с учетом взятой для анализа массы навески. Результаты анализа выводятся на монитор персонального компьютера и могут быть распечатаны.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов, контроль процесса измерений, сохранять результаты измерений и проводить их архивирование.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| МЕТЕК | МЕТEК | 7.0.x.x | 7335e8a4d89d74a8d 6d245f8af3da28d | MD 5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

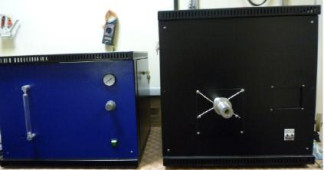

Фотография внешнего вида анализатора представлена на рисунке 1.
| Наименование характеристик | Значения характеристик для модификации | ||
| МЕТЭК-200.1 | МЕТЭК-200.2 | МЕТЭК-200 | |
| Диапазоны измерений массовой доли углерода, % | от 0,005 до 5,0 | - | от 0,005 до 5,0 |
| Предел допускаемого относительного СКО слу | |||
| чайной составляющей погрешности измерений | |||
| массовой доли углерода, %: - от 0,005 до 0,5 вкл. | 6,0 | - | 6,0 |
| -свыше 0,5 до 2,0 вкл. | 3,0 | 3,0 | |
| свыше 2,0 до 5,0 вкл. | 2,0 | 2,0 | |
| Пределы допускаемой относительной погреш- | |||
| ности измерений массовой доли углерода, %: - от 0,005 до 0,5 вкл. | ± 15,0 | ± 15,0 | |
| -свыше 0,5 до 2,0 вкл. | ± 7,0 | ± 7,0 | |
| свыше 2,0 до 5,0 вкл. | ± 4,0 | ± 4,0 | |
| Диапазоны измерений массовой доли серы, % | от 0,005 до 0,4 | от 0,005 до 0,4 | |
| Предел допускаемого относительного СКО слу- | |||
| чайной составляющей погрешности измерений | |||
| массовой доли серы, %: - от 0,005 до 0,04 вкл. | - | 6,0 | 6,0 |
| -свыше 0,04 до 0,1 вкл. | 3,0 | 3,0 | |
| свыше 0,1 до 0,4 вкл. | 1,5 | 1,5 | |
| Пределы допускаемой относительной погреш- | |||
| ности измерений массовой доли серы, %: - от 0,005 до 0,04 вкл. | ± 15,0 | ± 15,0 | |
| -свыше 0,04 до 0,1 вкл. | ± 7,0 | ± 7,0 | |
| свыше 0,1 до 0,4 вкл. | ± 3,0 | ± 3,0 | |
| Питание: | |||
| - напряжение, В - частота, Гц | 220 ± 22 50 ± 1 | ||
| Габаритные размеры, мм, не более: - аналитический блок | 500x400x500 | ||
| - электропечь | 700x600x500 | ||
| Масса, кг, не более | 70 | ||
| Условия эксплуатации: | от 17 до 27 | ||
| температура окружающего воздуха, °С | |||
| относительная влажность воздуха, % | не более 80 | ||
| Средний срок службы, лет, не менее | 5 | ||
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Весы лабораторные электронные I (специального) класса точности по ГОСТ Р 53228* | 1 |
| Принтер* | 1 |
| Персональный компьютер* | 1 |
| Программное обеспечение МЕТЭК (на компакт диске) | 1 |
| Руководство по эксплуатации (ЭАГ 101. УС.00.00.000.РЭ) | 1 |
| Методика поверки (МП 58-251-2012) | 1 |
* - поставляются по дополнительному заказу.
осуществляется по документу МП 58-251-2012 «ГСИ. Анализаторы углерода и серы МЕТЭК-200. Методика поверки», утвержденному ФГУП «УНИИМ» от 13.11.2012 г.
Эталонные средства измерений, используемые при поверке:
- Стандартные образцы утвержденных типов гСо 3245-91П, ГСО 1220-93П, ГСО 84412003, ГСО 8442-2003.
ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита.
ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения серы. Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам углерода и серы МЕТЭК-200
Технические условия ЭАСУ 001.АГ.00.00.000.01 ТУ фирмы изготовителя ООО «МЕТЭКПРОМ», Россия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 91 |
| Поверителей | 15 |
| Актуальность данных | 18.11.2024 |
