| Номер в госреестре | 52135-12 |
| Наименование СИ | Анализаторы азота, кислорода и водорода |
| Обозначение типа СИ | МЕТЭК-300, МЕТЭК-400, МЕТЭК-500, МЕТЭК-600 |
| Изготовитель | ООО "МЕТЭКПРОМ", г.Ижевск |
| Год регистрации | 2012 |
| Срок свидетельства | 29.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы азота, кислорода и водорода МЕТЭК-300, МЕТЭК-400, МЕТЭК-500, МЕТЭК-600 (далее - анализаторы) предназначены для экспрессного измерения массовой доли азота, кислорода и водорода в черных и цветных металлах, сталях и сплавах, геологических пробах, а также в других неорганических материалах.
Принцип действия анализаторов основан на восстановительном плавлении образца в импульсной печи в токе инертного газа и последующем определении содержания газообразных азота и водорода с помощью детектора по теплопроводности, а кислорода с помощью инфракрасного детектора.
Конструктивно анализаторы состоят из блока импульсной печи, аналитического блока содержащего трубки с реагентами, каталитическую печь, детектор по теплопроводности, инфракрасные детекторы, устройства охлаждения импульсной печи и персонального компьютера для управления процессами измерений и отображения полученных результатов.
Образец, предварительно взвешенный на весах I (специального) класса точности, помещается в специальное загрузочное устройство импульсной печи и автоматически (или по команде оператора) сбрасывается в графитовый тигель. Образец плавится под воздействием высокой температуры, обеспечивающей полное выделение азота, водорода и кислорода. Кислород, выделившийся из пробы, соединяется с углеродом из графитового тигля и образуется оксид углерода II (СО). Азот и водород, присутствующие в пробе выделяются в виде молекулярного азота (N2) и молекулярного водорода (H2). Газ-носитель транспортирует выделившиеся газы в каталитическую печь, содержащую оксид меди II (CuO), на котором СО преобразуется в оксид углерода IV (СО2), а водород (H2) преобразуется в воду (H2O). После этого газовая смесь попадает на ИК детектор, где производится измерение интенсивностей поглощения инфракрасного излучения на выделенных длинах волн, характерных для оксида углерода IV (СО2), которое пропорционально содержанию в газе кислорода. Затем H2O поглощается на ангидроне (Mg(ClO4)2), а СО2 на аскарите. В дальнейшем, азот определяется на детекторе по теплопроводности, который вырабатывает электрический сигнал, пропорциональный содержанию азота.
В случае измерения водорода, образовавшаяся газовая смесь непосредственно транспортируется в ячейку по теплопроводности.
Сигналы детекторов передаются на персональный компьютер, где производится их регистрация и расчет массовой доли компонента с учетом массы пробы.
Анализаторы азота, кислорода и водорода МЕТЭК-300, МЕТЭК-400, МЕТЭК-500, МЕ-ТЭК-600 выпускаются шести моделей: водород МЕТЭК-300, водород-кислород МЕТЭК-300.1, водород-азот МЕТЭК-300.2, азот МЕТЭК-400, кислород МЕТЭК-500, азот-кислород МЕТЭК-600 каждая из которых предназначена для измерения содержания соответствующего компонента. Модель водород МЕТЭК-300 предназначена для измерений массовой доли водорода; модель водород-кислород МЕТЭК-300.1 - для измерений массовой доли водорода, кислорода; модель водород-азота МЕТЭК-300.2 - для измерений массовых долей водорода и азота; модель азот МЕТЭК-400 - для измерений массовой доли азота; модель кислород МЕ-ТЭК-500 - для измерений массовой доли кислорода; модель азот-кислород МЕТЭК-600 - для измерений массовой доли азота и кислорода.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца в графитовом тигле, размещение его в импульсную печь, автоматическое определение содержания азота, кислорода и водорода, после чего пересчет содержания в массовую долю с учетом взятой для анализа
массы навески. Результаты анализа выводятся на монитор компьютера, архивируются и могут быть распечатаны. В программном обеспечении реализована функция градуировки анализатора с помощью стандартных образцов.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния анализатора, контроль процесса измерений, сохранять результаты измерений, проводить их архивирование.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| МЕТЕК | МЕТЕК | 5.17.х.х | 7335e8a4d89d74a8d 6d245f8af3da28d | MD 5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

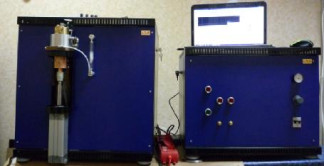

Фотография внешнего вида анализатора представлена на рисунке 1.
| Наименование характеристик | Значения характеристик для модели | |||||
| Водород МЕТЭК-300 | Водород-кислород МЕТЭК-300.1 | Водород-азот МЕТЭК-300.2 | Азот МЕТЭК-400 | Кислород МЕТЭК-500 | Азот-кислород МЕТЭК-600 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Диапазоны измерений массовой | ||||||
| доли, %: | ||||||
| - азота | - | - | от 0,0001 до 1,0 | от 0,0001 до 1,0 | - | от 0,0001 до 1,0 |
| - кислорода | - | от 0,0002 до 2,0 | - | - | от 0,0002 до 2,0 | от 0,0002 до 2,0 |
| - водорода | от 0,00001 до 0,2 | от 0,00001 до 0,2 | от 0,00001 до 0,2 | - | - | - |
| Предел допускаемого относи | ||||||
| тельного СКО случайной состав | ||||||
| ляющей погрешности измерений | ||||||
| массовой доли азота, %: | ||||||
| - от 0,0001 до 0,005 вкл. | 16 | 16 | 16 | |||
| - от 0,005 до 0,04 вкл. | 5 | 5 | 5 | |||
| - от 0,04 вкл. до 1,0 | 3 | 3 | 3 | |||
| Пределы допускаемой относи- | ||||||
| тельной погрешности измерений | ||||||
| массовой доли азота, %: | ||||||
| - от 0,0001 до 0,005 вкл. | ± 40 | ± 40 | ± 40 | |||
| - от 0,005 до 0,04 вкл. | ± 15 | ± 15 | ± 15 | |||
| - от 0,04 вкл. до 1,0 | ± 10 | ± 10 | ± 10 | |||
| Предел допускаемого относи- | ||||||
| тельного СКО случайной состав- | ||||||
| ляющей погрешности измерений | ||||||
| массовой доли кислорода, %: | ||||||
| - от 0,0002 до 0,005 вкл. | 16 | 16 | 16 | |||
| - от 0,005 до 0,04 вкл. | 5 | 5 | 5 | |||
| - от 0,04 вкл. до 2,0 | 3 | 3 | 3 | |||
| Пределы допускаемой относи- | ||||||
| тельной погрешности измерений | ||||||
| массовой доли кислорода, %: | ||||||
| - от 0,0002 до 0,005 вкл. | ± 40 | ± 40 | ± 40 | |||
| - от 0,005 до 0,04 вкл. | ± 15 | ± 15 | ± 15 | |||
| - от 0,04 вкл. до 2,0 | ± 10 | ± 10 | ± 10 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Предел допускаемого относительного СКО случайной составляющей погрешности измерений массовой доли водорода, %: - от 0,00001 до 0,005 вкл. - от 0,005 до 0,04 вкл. - от 0,04 вкл. до 0,2 | 16 5 3 | 16 5 3 | 16 5 3 | |||
| Пределы допускаемой относительной погрешности измерений массовой доли водорода, %: - от 0,00001 до 0,005 вкл. - от 0,005 до 0,04 вкл. - от 0,04 вкл. до 0,2 | ± 40 ± 20 ± 15 | ± 40 ± 20 ± 15 | ± 40 ± 20 ± 15 | |||
| Питание: - напряжение, В - частота, Гц | 220 ± 22 50 ±1 | |||||
| Габаритные размеры, мм: - аналитический блок - блок импульсной печи | 600 х 550 х 500 700 х 600 х 500 | |||||
| Масса, кг, не более | 120 | |||||
| Условия эксплуатации: температура воздуха, °С относительная влажность, % не более | от 17 до 27 80 | |||||
| Средний срок службы, лет, не менее | 5 | |||||
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Весы лабораторные электронные I (специального) класса точности по ГОСТ Р 53228* | 1 |
| Принтер* | 1 |
| Персональный компьютер* | 1 |
| Программное обеспечение МЕТЕК (на компакт диске) | 1 |
| Руководство по эксплуатации (АКВА301 ГА.00.00.000 РЭ) | 1 |
| Методика поверки (МП 61-251-2012) | 1 |
* - поставляются по дополнительному заказу.
осуществляется по документу МП 61-251-2012 «ГСИ. Анализаторы азота, кислорода и водорода МЕТЭК-300, МЕТЭК-400, МЕТЭК-500, МЕТЭК-600. Методика поверки», утвержденному ФГУП «УНИИМ» 21.11.2012 г.
Эталонные средства измерений, используемые при поверке:
- стандартные образцы утвержденных типов ГСО 9110-2008, ГСО 9454-2009, ГСО 9724-2010, ГСО 8448-2003, ГСО 3608-87.
- весы лабораторные электронные I (специального) класса точности по ГОСТ Р 53228.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам азота, кислорода и водорода МЕТЭК-300, МЕТЭК-400, МЕТЭК-500, МЕТЭК-600
Технические условия фирмы изготовителя ООО «МЕТЭКПРОМ», Россия ЭАСУ 002.АГ.00.00.000. 02ТУ «Анализаторы азота, кислорода и водорода МЕТЭК-300, МЕТЭК-400, МЕТЭК-500, МЕТЭК-600 (модели МЕТЭК-300, МЕТЭК-300.1, МЕТЭК-300.2, МЕТЭК-400, МЕТЭК-500, МЕТЭК-600)».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 33 |
| Поверителей | 11 |
| Актуальность данных | 18.09.2024 |
