| Номер в госреестре | 52139-12 |
| Наименование СИ | Система измерительная автоматизированная стендовых испытаний |
| Обозначение типа СИ | АССИ |
| Изготовитель | ЗАО "ЦАТИ", г.Москва |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Система измерительная автоматизированная стендовых испытаний АССИ предназначена для измерения напряжения и силы постоянного и переменного тока при проведении стендовых испытаний системы электроснабжения летательного аппарата.
Принцип действия системы АССИ основан на преобразовании напряжения и силы переменного и постоянного тока, поступающих от объекта, путем последовательного опроса первичных преобразователей (ПП) электрических величин (датчиков тока и напряжения) и неэлектрических величин (термопреобразователей, датчиков давления и т.п.) с помощью быстродействующего 16 разрядного АЦП в цифровой код.
Система АССИ включают в себя измерительно-вычислительный комплекс (ИВК) и измерительные блоки-преобразователи электрических величин (рис. 1). Измерительные блоки-преобразователи (ИБДТ - измерительный блок датчиков тока, ИБДН - измерительный блок датчиков напряжения, ИБДТН - измерительный блок датчиков тока и напряжения) предназначены для согласования параметров силовых электрических цепей исследуемого объекта с входными параметрами измерительных каналов ИВК.
Первичные преобразователи электрических величин (ППЭВ) могут располагаться как на объекте, так и в блоках-преобразователях. Первичные преобразователи неэлектрических величин (ППНЭВ) располагаются на объекте.
ИВК выполнен в виде магистрально-модульной PXI-подсистемы, смонтированный в стандартный шкаф 19”. PXI-подсистема измеряет, обрабатывает и хранит полученные данные, записывая их на жесткий диск и одновременно выводя их на экран. Конструктивно ИВК представляет собой крейт PXI-1044 со встроенной высокоскоростной шиной PXI, к которой подключаются установленные в него многофункциональные модули: PXI-6143, PXI-6225, PXI-6515 и контроллер PXI-8106 (рис. 2).
Контроллер PXI-8106 является специализированной ЭВМ, управление которой осуществляется мышью (M), клавиатурой (K) и монитором (S).
Измерительные блоки-преобразователи (ИБДТ, ИБДН, ИБДТН) располагаются в металлическом монтажном корпусе серии ЩРНМ-2. Внутри корпуса измерительных блоков установлены полки, на которых закреплены датчики. Внизу, на боковых стенках корпуса установлены разъемы для подключения кабеля сетевого питания и кабели связи с ИВК.
Подключение измерительных линий к ИВК производится к коннекторным блокам СВ-100, терминальным блокам ТВХ-68 и клеммой сборке GC-68.
Система АССИ производит:
- конфигурирование и опрос измерительных каналов в соответствии с вводимым оператором алгоритмом;
- измерение электрических параметров (ток, напряжение);
- индикация значений измеренных параметров в темпе эксперимента и выдачу графических изображений;
- математическую обработку данных по заданной программе;
- запись, хранение и вывод протоколов получаемой информации.
АССИ позволяет оперативно контролировать и информировать оператора о режимных, текущих значениях электрических параметров, а также выдавать предупреждающие сообщения (сигнализировать) в случае превышения «пороговых» величин, заранее введенных в программу контроля.

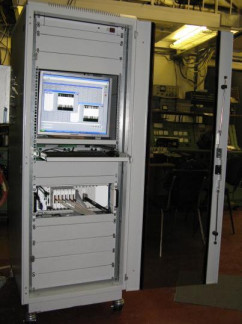

Внешний вид системы приведен на рисунках 3 - 4.
Программное обеспечение (ПО) системы АССИ предназначено только для работы с системой и не может быть использовано отдельно от измерительно-вычислительной платформы этой системы.
Состав ПО «АССИ»:
- программный модуль (далее - ПМ) «Регистратор» выполнения измерений;
- ПМ «Обработчик» проведения расчетов, просмотра и сохранения результатов; Влияние метрологически значимой части ПО на метрологические характеристики
системы не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО ука
заны в таблице 1. _Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления иден-тифика-тора ПО |
| ПМ «Регистратор» | AEM server.exe | 1.0 | 066c0f704b885c74 de65320481d02702 bf1a165814c26230 7879495daf65b359 | ГОСТ Р 34.11-94 |
| ПМ «Обработчик» | AEM client.exe | 1.0 | f491bc83d709c379 f686bd6ebb070148 f9de09449056691c 7dde920c1ea91e16 | ГОСТ Р 34.11-94 |
| Метрологически | значимая часть П | О системы и измеренные данные достаточно | ||
защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Основные метрологические и технические характеристики комплекса приведены в таблицах 2 - 3.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Синхронные каналы аналогового ввода с гальванической изоляцией (каналы 1 - 48) | |
| Разрядность АЦП | 16 бит |
| Частота дискретизации, кГ ц | до 250 |
| Диапазон измерений напряжения переменного тока, В: - каналы 1 - 3 - каналы 4 - 12 - каналы 13 - 16 - каналы 17 - 20 | от 5 до 500 от 2 до 200 от 1 до 100 от 0,5 до 50 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ± 1 |
| Наименование характеристики | Значение характеристики |
| Синхронные каналы аналогового ввода с гальванической изоляцией (каналы 1 - 48) | |
| Диапазон измерений силы переменного тока, А*: - каналы 21 - 24 - каналы 25 - 28 - каналы 29 - 31 - каналы 32 - 34 - каналы 35 - 37 - каналы 38 - 41 - каналы 42 - 45 - каналы 46 - 48 | от 35 до 3500 от 30 до 3000 от 25 до 2500 от 5 до 500 от 1 до 100 от 0,5 до 50 от 0,25 до 25 от 0,1 до 10 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А: - в диапазоне (0 - 20) А - в диапазоне свыше 20 А не нормируется | ± (0,015x1 + 0,3 А), где I - измеренное значение силы переменного тока |
| Каналы аналогового ввода (каналы 49 - 128) | |
| Разрядность АЦП | 16 бит |
| Частота дискретизации, кГ ц | до 250 |
| Диапазон измерений напряжения переменного тока без гальванической изоляции (каналы 49 - 127), В | от 0,1 до 10 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ± 1 |
| Диапазон измерений силы переменного тока с гальванической изоляцией (канал 128), А | от 0,1 до 10 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ± 1 |
| Каналы аналогового вывода без гальванической изоляции (каналы 129 - 130) | |
| Разрядность ЦАП | 16 бит |
| Частота дискретизации, кГ ц | до 833 |
| Диапазон воспроизведения напряжения произвольной формы, В | от 0,01 до 10 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения произвольной формы, % | ± 0,1 |
Примечание * - диапазон измерений силы переменного тока нормируется до 20 А.
Таблица 3 - Габаритные размеры, масса и эксплуатационные характеристики системы
| Наименование характеристики | Значение характеристики | |
| Г абаритные размеры (ширина х высота x глубина), мм: - шкаф | 820x600x1625 | |
| - ИБДН | 435x445x177 | |
| - ИБДТ | 435х445х177 | |
| - ИБДТН | 435x445x177 | |
| Масса, кг: | 100 | |
| - ИБДН | не более 30 | |
| - ИБДТ | не более 30 | |
| - ИБДТН | не более 30 | |
| Рабочие условия эксплуатации: | ||
| - температура окружающей среды, С - относительная влажность при температуре + 35 0С, % - атмосферное давление, кПа | от 15 до 35 до 95 от 97 до 105 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Потребляемая мощность, В А, не более | 2000 |
| Время непрерывной работы, ч, не менее | 10 |
| Наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
| Г арантийный срок эксплуатации, год, не менее | 1 |
Знак утверждения типа наносится на лицевую панель шкафа, блоков в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- система измерительная автоматизированная стендовых испытаний АССИ - 1 шт.;
- комплект эксплуатационной документации (Система измерительная автоматизированная стендовых испытаний АССИ.000.001 ФО. Формуляр; Система измерительная автоматизированная стендовых испытаний АССИ.000.001 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.
Осуществляется по документу «Инструкция. Система измерительная автоматизированная стендовых испытаний АССИ. Методика поверки. АССИ.000.001 МП, утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 11.03.2012 г.
Основные средства поверки:
- мультиметр цифровой KEITHLEY 2010 (диапазон измерений напряжения постоянного тока 100 мВ - 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,004 %; диапазон измерений силы постоянного тока от 10 мА до 3А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± 0,12 %; диапазон измерений напряжения переменного тока 100 мВ - 750 В (3 Гц - 300 кГц), пределы допускаемой относительной погрешности измерений напряжения переменного ± 0,4 %; диапазон измерений силы переменного тока 200 мкА - 3 А (3 Гц - 5 кГц) основная погрешность 0,4);
- клещи токоизмерительные серии ^ моделей ^130, CL135, CL150, ^250, CL255 (диапазон измерений напряжения переменного тока, В (50 - 60 Гц) до 750 В, пределы допускаемой основной погрешности измерений напряжения переменного тока ± (0,015 xU ±
3 В). Диапазоны измерений силы переменного тока 0 - 400 А (разрешение 0,1 А), 0 - 1500 А (разрешение 1 А), 1500 - 2000 А (разрешение 1А) с пределами допускаемой основной погрешности измерений силы переменного тока в диапазоне (0 - 400) А - ± (0,01x1 + 0,3 А), в диапазоне (0 - 1500) А - ± (0,01 xl + 3 А), в диапазоне (0 - 2000) А - ± (0,03x1 А).
Нормативные и технические документы, устанавливающие требования к системе измерительной автоматизированной стендовых испытаний АССИ
Система измерительная автоматизированная стендовых испытаний АССИ. Руководство по эксплуатации. АССИ.000.001 РЭ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
