Тестер параметров цифровых интегральных микросхем ETС-868 Griffin III, 52140-12

Назначение

Тестер параметров цифровых интегральных микросхем «ЕТС-868 Griffin III» (далее - тестер) предназначен для воспроизведения и измерения напряжения и силы постоянного тока, частоты следования прямоугольных импульсов и применяется для высокопроизводительного функционального и параметрического контроля ТТЛ и КМОП микросхем с числом выводов до 512 с рабочей частотой последовательности функционального контроля до 100 МГц.

Описание

Принцип действия тестера основан на сравнении с помощью быстродействующих АЦП выходных сигналов микросхем с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля (ФК), формируемую тестером.

Тестер представляет собой измерительно-вычислительный комплекс, управляемый ПЭВМ.

Режимы работы комплекса устанавливаются пользователем с помощью программного обеспечения управляющей ПЭВМ.

Конструктивно тестер выполнен в виде передвижной стойки.

Органы управления и подстыковочные разъемы расположены на передней и задней панели соответственно.

Внешний вид тестера приведен на рисунках 1 - 2.

Примечание: * - место для нанесения оттисков клейм или размещения наклеек

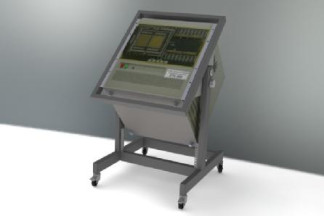

Рисунок 1 - Общий вид

Примечание: ** - места пломбировки от несанкционированного доступа.

Рисунок 2 - Вид сзади

Программное обеспечение

Программное обеспечение (ПО) «Symphony» является специализированным ПО управления тестером цифровых интегральных микросхем «ЕТС-868 Griffin III»

ПО «Symphony» предназначено для управления тестером, составления измерительных программ и обработки результатов измерений, проводимых системой «ETC-868 Griffin III». ПО «Symphony» не может быть использовано отдельно от этого тестера.

Влияние метрологически значимой части ПО на метрологические характеристики комплекса не выходит за пределы согласованного допуска.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО тестера и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита

ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики тестера приведены в таблицах 2 - 6.

Тестер обеспечивает задание и контроль на каждом выводе сигнала ФК с парамет-

рами в соответствии с таблицей 2. _Таблица 2_

Тестер обеспечивает воспроизведение и измерение напряжения и силы постоянного тока при параметрическом контроле в соответствии с таблицей 3.

Таблица 3

Тестер обеспечивает воспроизведение и измерение напряжения и силы постоянного тока источниками питания №1, №2, №3, № 4 в соответствии с таблицей 4.

Таблица 4

Таблица 5 - Г абаритные размеры и масса составных частей тестера

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки включает:

-    тестер параметров цифровых интегральных микросхем «ЕТС-868 GRIFFIN III» - 1

шт.;

-    комплект эксплуатационной документации (Тестер параметров цифровых интегральных микросхем «ЕТС-868 Griffin III». ТИВН 442241.002 ФО. Формуляр; Тестер параметров цифровых интегральных микросхем «ETC-868 Griffin III». ТИВН 442241.002 РЭ. Руководство по эксплуатации) - 1 комплект;

-    одиночный комплект ЗИП;

-    методика поверки - 1 шт.

Поверка

Осуществляется по документу «Инструкция. Тестер параметров цифровых интегральных микросхем «ЕТС-868 Griffin III». Методика поверки. ТИВН 442241.002 МП», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 09.08.2012 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-86 (ТНСК.411142.001 ТУ) (диапазон измеряемых частот 0,1 Гц - 100 МГц (канал А и В); (0,1 - 1,0) ГГц (канал С); (1,0 - 18,0) ГГц (канал D); уровень входного сигнала: канал А, В: (0,03 - 7) В, канал С: (0,03 - 0,5) В, канал D: (0,02 - 5) мВт);

-    Мультиметр цифровой KEITHLEY 2010 (регистрационный номер 25787-08) (диапазон измерений напряжения постоянного тока 100 мВ - 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,004 %; диапазон измерений силы постоянного тока от 10 мА до 3А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± 0,12 %;

-    калибратор-вольтметр универсальный В1-28 (Хв2.095.024 ТУ) (диапазон воспроизведения/измерений силы постоянного тока от 0,1 нА до 2 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± (0,002 - 0,053) %, пределы допускаемой относительной погрешности измерений силы постоянного тока ± (0,0015 - 0,06) %, диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± (0,003 - 0,0043) %, диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± (0,003 - 0,005) %);

- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), (диапазон измерений (0 - 100) МГц с пределами допускаемой относительной погрешности измерений 1 %, развертка по напряжению от 2 мВ/дел до 5 В/дел.).

Сведения о методах измерений

Тестер параметров цифровых интегральных микросхем «ЕТС-868 Griffin III». ТИВН

442241.002    РЭ. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к тестеру параметров цифровых интегральных микросхем «ЕТС-868 Griffin III»

Тестер параметров цифровых интегральных микросхем «ETC-868 Griffin III». ТИВН

442241.002    РЭ. Руководство по эксплуатации.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
