Назначение
Генераторы сигналов произвольной формы U2761A (далее - генераторы) предназначены для формирования периодических сигналов наиболее распространённых форм и сигналов произвольной формы.
Описание
Принцип действия генераторов основан на формировании сложного сигнала по принципу прямого цифрового синтеза.
Конструктивно генератор выполнен в виде малогабаритного модульного блока. На лицевой стороне корпуса генератора размещаются входные и выходные высокочастотные разъёмы, светодиодные индикаторы. На задней панели корпуса генератора размещаются разъём для подключения кабеля питания и разъём для подключения USB-кабеля для связи с компьютером.
Питание генераторов сигналов произвольной формы U2761A осуществляется через адаптер переменного/постоянного тока 12 В, 2 А.
Генератор оснащается стандартным интерфейсом USB 2.0, который обеспечивает его связь с ПЭВМ.
Защиту генератора от механических воздействий обеспечивают защитные накладки (амортизаторы).

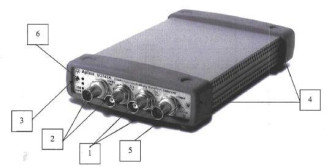

Внешний вид генераторов с указанием места размещения знака утверждения типа и места пломбировки от несанкционированного доступа приведен на рисунке 1.
При оформлении внешнего вида могут использоваться как логотипы компании «Agilent Technologies», так и компании «Keysight Technologies».
1 - Выходные высокочастотные разъёмы. 2 - Входные высокочастотные разъёмы.
3 - Светодиодные индикаторы. 4 - Защитные накладки (амортизаторы).
5 - Место пломбировки от несанкционированного доступа.
6 - Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид генератора
Программное обеспечение
Генераторы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
ПО для генераторов сигналов произвольной формы U2761A | Agilent Measurement Manager | 2.2.1.0 | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики генераторов приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики генераторов_
Характеристика | Тип сигнала | Диапазон значений | Пределы допускаемой абсолютной погрешности |
Частота, F | Синусоидальный, прямоугольный | от 1 мкГц до 20 МГ ц | ± 810-6 • f |
Пилообразный, произвольной формы | от 1 мкГц до 200 кГц |
Импульсный | от 1 мкГц до 5 МГ ц |
Амплитуды (U) напряжения на нагрузке 50 Ом | Все типы сигналов | от 0,04 до 5,0 В | ± (0,01U + 0,005) В |
* Амплитуды (U ) напряжения в режиме холостого хода | от 0,08 до 10,0 В | * ± (0,01U + 0,01) В |
Напряжение (Сс) смещения по постоянному току | Режим нагрузка 50 Ом | от минус 2,5 до 2,5 В | ± (0,01U+ 0,02-Ц. + 0,005) В |
Режим холостого хода | от минус 5 до 5 В | ± (0,01U* + 0,02-U +0,01) В |
Неравномерность АЧХ | Синусоидальный | от 1 мкГц до 200 кГц | ± 0,2 дБ |
от 100 кГц до 1 МГц | ± 0,35 дБ |
от 1 до 20 МГц | ± 0,7 дБ |
Уровень паразитных гармоник | от 1 мкГц до 20 кГц U < 1 В U > 1 В | менее минус 70 дБ менее минус 60 дБ |
от 20 до 100 кГц U < 1 В U > 1 В | менее минус 65 дБ менее минус 60 дБ |
Уровень паразитных гармоник | | от 100 кГц до 1 МГц U < 1 В U > 1 В | менее минус 50 дБ менее минус 45 дБ |
| | от 1 до 20 МГц U < 1 В U > 1 В | менее минус 40 дБ менее минус 35 дБ |
Коэффициент гармоник | | от 1 мкГц до 20 кГц | менее 1 % |
| Синусоидальный | от 1 мкГц до 1 МГ ц | менее минус 65 дБ |
| | от 1 до 2 МГц | менее минус 59 дБ |
Уровень негармонических искаже | | от 2 до 4 МГц | менее минус 53 дБ |
ний | | от 4 до 8 МГц | менее минус 47 дБ |
| | от 8 до 16 МГц | менее минус 41 дБ |
| | от 16 до 20 МГц | менее минус 35 дБ |
Длительность импульса | | от 40 нс до 1/f - 40 нс | дискретность установки 10 нс |
Длительность фронта/среза | Импульсный | - | менее 18 нс |
Выброс | | - | менее 3% |
| | - | менее 2% |
Скважность | | от 1,25 до 5,0 | (f от 1 мкГц до 10 Мгц) |
| | от 1,67 до 2,5 | (f от 10 МГц до 20 Мгц) |
Ассиметрия | Прямоугольный | скважность 2,0 | менее 1 % |
| | частота менее 50 кГц | 1 нс + 1/f 10-4 |
Фазовое дрожание | | частота более 50 кГц | 10 нс + 1/f 10-4 |
(джиттер) | Импульсный | - | 300 нс + 1/f 10-7 |
| Произвольной формы | - | 10 нс + 3/f 10-5 |
Линейность | | - | менее 0,002 U |
Отношение времени нарастания к времени спада | Пилообразный | от 0 до 100% | - |
Частота дис-креции | | 50 МГц | - |
Разрешение по амплитуде | | 14 бит | - |
Объём памяти | | 64 бит | - |
Время установления | | до 0,995 U | менее 250 нс |
Наименование характеристики | Значение характеристики |
Мощность, потребляемая от источника постоянного напряжения + 12 В, Вт, не более | 24 |
Масса, г, не более: - без защитных накладок - с защитными накладками | 480 530 |
Габаритные размеры (ширинах длина х высота), мм, не более: - без защитных накладок - с защитными накладками | 105х193х25 117х195х41 |
Рабочие условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность окружающего воздуха при температуре 25 о С, %, не более | от 0 до 50 от 70 до 106,7 (от 460 до 800) 85 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель генератора в виде наклейки.
Комплектность
Комплект поставки генераторов приведён в таблице 4. Таблица 4
Наименование | Обозначение | Количество |
Генератор сигналов произвольной формы U2761A | - | 1 |
Адаптер переменного/постоянного тока 12 В, 2 А | - | 1 |
Сетевой кабель | - | 1 |
Интерфейсный кабель USB с соединителями Standart A и Mini-B | - | 1 |
Программное обеспечение на CD | Agilent Measurement Manager | 1 |
Руководство по эксплуатации | Ш761А-90000 РЭ | 1 |
Методика поверки | Ш761А-90000 МП | 1 |
Паспорт | | 1 |
Поверка
осуществляется в соответствии с документом и2761А-90000 МП «Инструкция. Генераторы сигналов произвольной формы И2761А. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 29 сентября 2012 г.
Основные средства поверки приведены в таблице 5. Таблица 5
Наименование средства поверки | Тип | Регистрационный номер | Метрологические характеристики |
Частотомер электронносчётный вычислительный | Ч3-64 | 9135-83 | Диапазон частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности измерений частоты в диапазоне от 100 до 350 МГц ± 5 10-7 |
Анализатор спектра | Anritsu MS2721B | 35715-07 | Диапазон частот от 9 кГц до 7 ГГц, пределы допускаемой абсолютной погрешности измерений уровня мощности ± 5 дБ |
Осциллограф цифровой запоминающий | Wave Runner 104Xi | 34580-06 | Диапазон частот от 0 до 1 ГГц, пределы допускаемой погрешности измерений напряжения ± 2 % |
Вольтметр универсальный | В7-78/1 | 31773-06 | Диапазон измерений напряжений постоянного тока от 3,5 мкВ до 1 кВ, пределы допускаемой относительной погрешности ± 0,005 % |
Ваттметр поглощаемой мощности | М3-54 | 7058-79 | Диапазон частот от 0 до 17,85ГГц, диапазон измерений мощности от 10-4 до 1 Вт, пределы основной погрешности измерений мощности ± 4 % |
Сведения о методах измерений
Генераторы сигналов произвольной формы U2761A. Руководство по эксплуатации U2761A-90000 РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы и2761А
1 Техническая документация изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
