Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ, 52148-12

Назначение

Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ (далее - комплексы) предназначены для воспроизведения напряжения и силы постоянного тока, временных интервалов, измерения сопротивления постоянному току, напряжения и силы переменного тока при проверке характеристик реле железнодорожной автоматики и устройств кодовой электронной блокировки (КЭБ) в ремонтно-дорожных участках дистанций сигнализации и связи железных дорог.

Описание

Принцип действия комплексов основан на формировании сигналов с соответствующими электрическими и временными параметрами на реле или блоки КЭБ и контроля параметров выходных сигналов реле или блоков. Все исполнения ИАПК РТУ Р функционируют совместно с персональным компьютером (ПЭВМ) совместимым с IBM PC AT. Для размещения ИАПК РТУ Р и ПЭВМ в комплект поставки может входить специальный стол и стеллаж.

Комплекс состоит из модуля измерения характеристик реле (МИР), блока подключения аппаратуры КЭБ (БП КЭБ) для исполнения ИАПК РТУ Р КЭБ, соединительных кабелей и тест-блоков.

Модуль МИР содержит управляющий контроллер, измеритель, схемы коммутации и управляемые источники напряжений и токов. Блок БП КЭБ содержит дополнительные схемы коммутации, источники напряжений и эквиваленты нагрузок для блоков КЭБ. Все управление работой комплекса и отображение результатов проверки осуществляется через ПЭВМ, связь с ПЭВМ осуществляется по интерфейсу RS-232. На ПЭВМ предусматривается также хранение и печать отчетов о результатах проверки. Программное обеспечение, необходимое для работы комплекса, поставляется на магнитных носителях и устанавливается на ПЭВМ.

Конструктивно комплексы выполнены в виде отдельных модулей МИР и БП КЭБ.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на модуле МИР установлены пломбы препятствующие доступу к входящим блокам, на блоке БП КЭБ - препятствующие снятию лицевой панели.

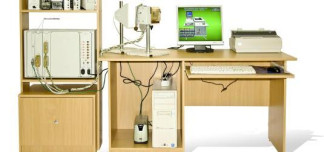

Внешний вид комплексов и схема опломбирования изображены на рисунках 1 и 2.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в табл. 1.

Таблица 1

Метрологически значимые части внутреннего программного обеспечения и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Г

г~

Пределы относительной погрешности установки опорной частоты, %

±1

220±22

50±1

50

250

8

10000

10

24

от 10 до 35 от 30 до 80 от 84 до 106,7 570x370x280

30

60

Питание переменного тока:

-    напряжение, В

-    частота питающей сети, Г ц

-    потребляемая мощность (без учета потребления ПЭВМ):

ИАПК РТУ Р, В А, не более ИАПК РТУ Р КЭБ, В А, не более

Продолжительность непрерывной работы, ч, не более Средняя наработка на отказ, ч, не менее Полный средний срок службы, лет, не менее Среднее время восстановления работоспособного состояния, ч, не более

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа Габаритные размеры МИР и БП КЭБ, мм, не более Масса ИАПК РТУ Р, кг, не более:

-    ИАПК РТУ Р

-    ИАПК РТУ Р КЭБ

Т аблица 3

Поверка

осуществляется в соответствии с документом 17475-00-00 Д1 «Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 28.09.2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    мультиметр В7-64,

U= 0,5 - 12,5 В, ПГ ±(50 ppm от Ux+5 ед.мл.р.);

50 - 1250 В, ПГ ±(50 ppm от Ux+5 ед.мл.р.);

U~ для f=50 Гц; 0,2 В, ПГ ±(0,3 % от Ux+10 ед.мл.р.);

2 - 200 В, ПГ ±(0,3 % от Ux + 50 ед.мл.р.); 750 В, ПГ ±0,3 %;

1= 2 А, ПГ ±0,03 %; I~ для f=50 Гц; 2 А, ПГ ±(0,2 % от Ix+5 ед.мл.р.);

-    генератор сигналов произвольной формы Agilent 33220А, 20 1 0-9 - 2 1 03 с, ПГкг ±1010-6;

-    частотомер Ч3-33, 10 Гц - 10 МГц, ПГкг ±110-5;

-    прибор многофункциональный переносной МПИ СЦБ, U (~) в диапазоне частот от 21 до 175 Гц, 2,8 В, 14 В, 70 В, 350 В, ПГ ±[2,5+0,5•(|Uк/Uх|-1)] %, временные интервалы, длительность импульсов 10-3 - 10 с, А ± (1 %Тx+2 ед.мл.р.) с;

-    миллиомметр G0M-802, 30 мОМ - 3 МОм, ПГ ±(0,05 - 0,01) %.

Сведения о методах измерений

Методика измерений изложена в документе 17475-00-00 РЭ «Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам измерительным аппаратно-программным ИАПК РТУ Р и ИАПК РТУ Р КЭБ

1.    ГОСТ 8.022-91 «ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А».

2.    ГОСТ 8.027-2001 «ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

3.    ГОСТ 8.028-1986 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».

4.    ГОСТ 8.129-1999 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

5.    ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 210 Гц».

6.    МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот 20 - 1 106 Гц».

7.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

8.    ТУ 32 ТЩТ 2070-2001 «Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ. Технические условия».

9.    17475-00-00 Д1 «Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ. Методика поверки».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
