Твердомеры Роквелла и Супер-Роквелла LC-200R, 52152-12

Назначение

Твердомеры Роквелла и Супер-Роквелла LC-200R (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

При измерениях система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

Для ввода параметров измерений, контроля процесса измерения и отображения результатов приборы имеют встроенный в корпус жидкокристаллический (ЖК) сенсорный экран, функционирование которого обеспечивает встроенное программное обеспечение (ПО).

Ограничение доступа к метрологически значимым узлам твердомера обеспечивается специальной конструкцией корпуса.

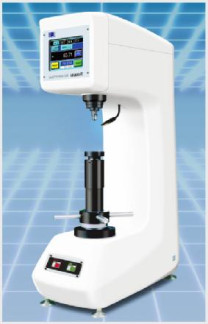

Внешний вид твердомеров и место нанесения знака утверждения типа приведёны на рисунке 1.

всего листов 4

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Роквелла и Супер-Роквелла, коррекцию на кривизну поверхности, производить статистическую обработку результата измерений. Идентификационные признаки ПО приведены в Таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А».

Технические характеристики

Испытательные нагрузки для шкал Роквелла, Н

предварительная...........................................................................................................98,1;

основные.................................................................................................588,4; 980,7; 1471.

Испытательные нагрузки для шкал Супер-Роквелла, Н

предварительная.........................................................................................................29,42;

основные................................................................................................147,1; 294,8; 411,9.

Диапазоны измерений твердости по шкалам Роквелла:

HRA ................................................................................................................... от 20 до 88;

HRB................................................................................................................... от 20 до 100;

HRC..................................................................................................................... от 20 до 70.

Диапазоны измерений твердости по шкалам Супер-Роквелла:

HR15N................................................................................................................ от 70 до 94;

HR30N................................................................................................................ от 40 до86;

HR45N................................................................................................................. от 20 до 78;

HR15N................................................................................................................ от 62 до 93;

HR30T ................................................................................................................ от 15 до 82;

HR45T................................................................................................................. от 10 до 72.

Пределы допускаемой абсолютной погрешности измерений твёрдости: по шкалам Роквелла:

Рабочие условия применения:

температура воздуха, °С.................................................................................... от 10 до 35;

относительная влажность воздуха, %............................................................... от 35 до 85.

Рабочее пространство по вертикали, мм.................................................................................255.

Глубина рабочего пространства, мм.........................................................................................170.

Габаритные размеры:

(длинахширинахвысота), мм, не более:.........................................................465 х220х810.

Масса, кг, не более....................................................................................................................100.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров Роквелла и Супер-Роквелла LC-200R в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации LC_200 - 01 РЭ типографским или иным способом.

Комплектность

Твердомер Роквелла и Супер-Роквелла LC-200R......................................................-1 шт.

Наконечник с алмазной пирамидой Роквелла...........................................................-1 шт.

Наконечник с шариком 01,588 мм.............................................................................-1 шт.

Плоский рабочий столик 080 мм...............................................................................-1 шт.

Руководство по эксплуатации LC_200 - 01 РЭ..........................................................-1 экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Сведения о методах измерений

1    ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу.

2    ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости при малых нагрузках (по Супер-Роквеллу).

Нормативные документы, устанавливающие требования к твердомерам Роквелла и Супер-Роквелла LC-200R

1    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2    ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
