| Номер в госреестре | 52156-12 |
| Наименование СИ | Установки автоматические трехфазные для поверки счетчиков электрической энергии |
| Обозначение типа СИ | НЕВА-Тест 6303 |
| Изготовитель | Общество с ограниченной ответственностью "Тайпит -Измерительные приборы" (ООО "Тайпит - ИП"), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 21.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки автоматические трехфазные для поверки счётчиков электрической энергии НЕВА-Тест 6303 (далее - Установки) предназначены для регулировки, калибровки и поверки средств измерения (СИ) активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии,
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности,
- энергетических фазометров, частотомеров и измерителей коэффициента мощности,
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Область применения - поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин.
Установка может быть использована автономно или в сочетании с персональным компьютером (ПК), расширяющим ее функциональные возможности.
Установка выполнена в виде функционально законченного рабочего места поверителя и может работать в двух режимах:
- при управлении от ПК по последовательному интерфейсу с помощью программного обеспечения (ПО) «Тест-СОФТ»;
- в автономном режиме при управлении с клавиатуры и контролем по индикаторам, расположенным на лицевых панелях Установки и эталонного счетчика.
Отображение параметров сигналов осуществляется на встроенном дисплее блока управления и на встроенном дисплее эталонного счетчика, либо на ПК с помощью ПО «Т ест-СОФТ».
В состав Установки входит:
- эталонное средство измерения (эталонный счетчик),
- вычислители погрешности,
- блок управления,
- трехфазный источник фиктивной мощности.
В состав источника фиктивной мощности входят:
- блок генератора (трехфазный источник испытательных сигналов),
- усилители тока и напряжения.
Источник фиктивной мощности и эталонное средство измерения монтируются в приборной стойке, на которой расположен стенд для установки и подключения поверяемых счетчиков (рис.1).
Установки могут быть оснащены:
- трехфазными развязывающими токовыми трансформаторами (т.е. для поверки счётчиков не имеющих гальванической развязки между цепями тока и напряжения, например с возможностью поверки шунтовых счетчиков),
- интерфейсами RS-232 или RS-485, позволяющими проводить проверку работоспособности интерфейсов, а так же проверку функции записи параметров в память поверяемых СИ,
- блоком для поверки точности хода часов поверяемых СИ.
Установки выпускаются в различных конструктивных вариантах в зависимости от размера стенда и количества устройств для подключения поверяемых СИ (см. табл.1).
Таблица 1. Конструктивные варианты исполнения
| Вариант исполнения | Кол-во уст-в навески | Кол-во этажей стенда | Кол-во стендов | Г абаритные размеры (длина, ширина, высота) не более, мм | Масса (нет-то/брут-то), не более, кг |
| НЕВА-Тест 6303 х - 0.хх 6 Ех х | 6 | 1 | 1 | 2000x850x1650 | 220/300 |
| НЕВА-Тест 6303 х - О.хх 16 Ех х | 16 | 2 | 1 | 2250x850x2000 | 320/420 |
| НЕВА-Тест 6303 х - О.хх 32 Ех х | 32 | 2 | 2 | 2х(2250х850x2000) | 320/420+200/ 320 |
В зависимости от метрологических характеристик используемого эталонного средства измерения Установки выпускается в двух вариантах исполнения (см. табл.2):
Структура обозначений модификаций установок:
| НЕВА-Тест 6303 | Х - | Х. XX | ХХ | ХХ | Т | |
| Т - означает наличие блока проверки точности хода часов | ||||||
| Тип интерфейса: Е4 - RS485; Е2 - RS232. | ||||||
| Количество подключающих устройств | ||||||
| Класс точности: 0.05 или 0.1 | ||||||
| И - означает наличие развязывающих токовых трансформаторов | ||||||
| Тип Установки |
Конструктивно Установки выполнены в виде приборной стойки, на которой расположен стенд с устройствами навески для установки и подключения поверяемых СИ. Над каждым устройством навески расположен локальный вычислитель погрешности с разъёмами для подключения испытательных выходов СИ и разъёмами для подключения интерфейса RS-232 или RS-485. Каждый локальный вычислитель погрешности имеет свой номер.
На лицевой панели приборной стойки расположены выключатель питания и кнопки включения, отключения источника фиктивной мощности.
Г енератор испытательных сигналов формирует сигналы для усилителей тока и напряжения. Нагрузкой усилителей каналов напряжения служат подключенные параллельно цепи напряжения образцового счетчика и всех поверяемых счетчиков. Сигналы с выходов усилителей тока поступают непосредственно на поверяемые счетчики и образцовый счетчик, соединенные между собой последовательно. (В Установках, укомплектованные трехфазными развязывающими трансформаторами тока, сигналы с выходов усилителей тока поступают на трехфазные развязывающие трансформаторы тока, соединенные между собой последовательно. К выходным обмоткам трансформаторов тока подключаются токовые цепи счетчиков.
Трансформаторы тока работают в режиме короткого замыкания, это обеспечивает отсутствие взаимного влияния фазных сигналов напряжения и тока при поверке электросчетчиков. Установки, укомплектованные трехфазными развязывающими трансформаторами тока, позволяют осуществлять поверку счетчиков, не имеющих перемычек между цепями тока и напряжения и счетчиков с шунтовыми датчиками тока.)
Параметры сигналов источника фиктивной мощности измеряются эталонным счетчиком, подключенным параллельно цепям напряжения. Токовая цепь эталонного счетчика подключена в разрыв токовой цепи источника фиктивной мощности. Эталонный счетчик имеет высокочастотный и низкочастотный импульсные выходы, частота импульсных сигналов на которых пропорциональна энергии подаваемой на поверяемые счетчики.
Погрешность поверяемого счетчика определяется вычислителем погрешности по результатам сравнения частоты импульсных сигналов поступающих от эталонного и поверяемого счетчиков.

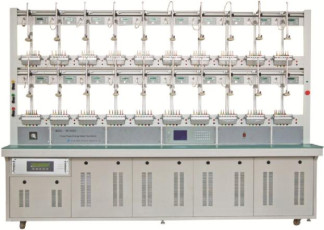

Внешний вид Установки представлен на рис. 1-3.
Места установки пломб поверителя расположены:
- на крепежных винтах в левых верхних углах передней и задней панелей эталонного счетчика,
- на крепежных винтах трехфазных развязывающих трансформаторов тока.
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2._
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода по алгоритму CRC16) |
| Встроенное ПО блока управления | 0707 | не ниже 094 ver 1.2 | 195C |
| Встроенное ПО вычислителей погрешности | 0707 | не ниже 034 v 1.9 | 278E |
Встроенное ПО блока управления и вычислителей погрешности не является метрологически значимым и не требует дополнительной защиты. Уровень защиты программного обеспечения блока управления и вычислителей погрешности от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А».
Метрологические параметры Установки обеспечиваются входящим в её состав эталонным счетчиком. Уровень защиты программного обеспечения эталонного счетчика от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С». Для предотвращения доступа к памяти программ эталонный счетчик должен быть опломбирован.
В комплекте с Установкой для управления и отображения параметров на ПК поставляется ПО верхнего уровня «Тест-СОФТ». Метрологически значимых частей внешнее ПО не содержит.
Установки обеспечивают формирование трехфазной системы токов и напряжений с параметрами и в диапазонах, указанными в таблице 3.
Таблица 3.
| Наименование технической характеристики | Значение технической характеристики | Примечание | ||
| Диапазон | Дискретность задания | Допускаемое отклонение | ||
| Действующее (среднеквадратическое) значение переменного тока I®, А | от 0,01 до 120 | 0,001 | ±0,5 % | в диапазоне токов 0,25 А ... 120 А |
| Действующее (среднеквадратическое) значение переменного напряжения U® (U), В | от 0 до 300/520 | 0,01 | ±0,5 % | в диапазоне напряжений 40/70 В ... 300/520 В |
| Фазовый угол между фазными напряжениями, и между током и напряжением по 1-ой гармонике, градус | от 0 до 360 | 0,1 | ±2 | |
| Возможность введения гармоник основной частоты в цепи тока и цепи напряжения | от 2 до 21 | не более 40% | ||
| Номинальные значения устанавливаемого коэффициента мощности | 0,5L; 0,8L; 1,0; 0,8 С; 0,5С | |||
| Частота основной гармоники переменного тока, Гц | от 45 до 65 | 0,01 | - | |
| Нестабильность установленного значения активной мощности за 120 с, не более % | ±0,05 | при Кр=1 | ||
| Наименование технической характеристики | Значение технической характеристики | Примечание | ||
| Диапазон | Дискретность задания | Допускаемое отклонение | ||
| Коэффициент нелинейных искажений при генерации синусоидальных сигналов тока и напряжения при максимально допустимой активной нагрузке не более, % | ±1,0 | |||
Общие технические характеристики установок приведены в таблице 4.
Таблица 4.
| Характеристика | Значение |
| Полная мощность потребляемая от сети питания, (Установками с количеством мест 6/16/32) не более, ВА - для Установок без развязывающих ТТ, - для Установок с развязывающими ТТ | 1500 /2500 /5000 2500 /5000/ - |
| Выходная мощность Установки на поверяемый счетчик по каждой фазе (всего для Установок с количеством мест 6/16/32) не менее, В-А: - в цепи тока (при токе 100 А): - с развязывающими ТТ, - без развязывающих ТТ, - в цепи напряжения | 60 (650/ 1500/ - ) 35 (350/ 650 /1500) 15 (100/ 240 /400) |
| Среднее время наработки на отказ, не менее, ч | 25000 |
| Средний срок службы, не менее, лет | 8 |
Установки обеспечивают метрологические характеристики по истечении времени установления рабочего режима не более 20 мин.
Рабочие условия применения:
температура окружающего воздуха, оС 23 ± 5
относительная влажность воздуха, не более, % 80 при 25 оС
атмосферное давление, кПа (мм рт. ст.) 84 - 106,7 (630 -800)
Электропитание Установки осуществляется от однофазной (220 ± 10%) или трехфазной (3*220/380В ± 10%) сети переменного тока (50Гц ± 5%) при коэффициенте несинусоидальности не более 5%.
Метрологические характеристики (МХ) установок определяется МХ эталонных СИ, входящих в комплект установки, и приведены в таблице 5.
Таблица 5.
| Вид погрешности измеряемых параметров электрической энергии | Диапазоны измерений | Пределы допускаемой основной погрешности установок | Приме чание | |
| НЕВА-Тест 6303 0.05 | НЕВА-Тест 6303 0.1 | |||
| Основная относительная погрешность измерения среднеквадратических значений тока 1Ф не более, % | 50 мА < 1Ф < 120 А 10 мА <_ 1Ф < 50 мА | ± 0,1 ± 0,2 | ||
| Основная относительная погрешность измерения среднеквадратических значений напряжения иФ (ид), % | 40/70 < Иф / Ид < 480/830 В 10/17 < Иф / Ид < 40/70 В | ± 0,1 ± 0,15 | ||
| Вид погрешности измеряемых параметров электрической энергии | Диапазоны измерений | Пределы допускаемой основной погрешности установок | Приме чание | |
| НЕВА-Тест 6303 0.05 | НЕВА-Тест 6303 0.1 | |||
| Абсолютная погрешность | от 45 до 65 Гц | 0,05 | ||
| измерения частоты сети не | ||||
| более, Гц | ||||
| Абсолютная погрешность | от 0,5L до 0,5C | 0,005 | ||
| измерения коэффициента ак | ||||
| тивной мощности не более | ||||
| Основная относительная по- | cos9 1 ± 0,1 | ± 0,10 (± | ± 0,20 (± | в диа- |
| грешность измерения актив- | 0,01 < 1ф < 0,025 А | 0,50*) | 0,50*) | пазоне |
| ной энергии и активной | 0,025 < 1Ф < 0,05 А | ± 0,10 (± | ± 0,20 (± | напря- |
| мощности не более % | 0,05 < 1ф < 0,10 А | 0,20*) | 0,30*) | жений |
| 0,10 < 1ф < 100 А | ± 0,05 | ± 0,10 (± | от 40/70 | |
| 100 < 1ф < 120 А | ± 0,05 | 0,20*) | до | |
| ± 0,20 | ± 0,10 | 300/520 | ||
| cos9 0,5L - 1 - 0,5C | ± 0,30 | В | ||
| 0,01 < 1ф < 0,025 А | ± 0,10 (± | |||
| 0,025 < 1ф < 0,05 А | 0,50*) | ± 0,15 (± | ||
| 0,05 < 1ф < 0,10 А | ± 0,10 (± | 0,50*) | ||
| 0,10 < 1ф < 100 А | 0,20*) | ± 0,15 (± | ||
| 100 < 1ф < 120 А | ± 0,10 | 0,30*) | ||
| ± 0,08 | ± 0,15 (± | |||
| cos9 0,25L - 0,5L | ± 0,30 | 0,20*) | ||
| 0,10 < 1ф < 100 А | ± 0,15 | |||
| ± 0,15 | ± 0,40 | |||
| ± 0,20 | ||||
| Основная относительная по- | sin9 1 ± 0,1 | ± 0,20 (± | ± 0,40 (± | в диа- |
| грешность измерения реак- | 0,01 < 1ф < 0,025 А | 0,50*) | 0,50*) | пазоне |
| тивной энергии и реактивной | 0,025 < 1ф < 0,05 А | ± 0,20 (± | ± 0,40 | напря- |
| мощности не более % | 0,05 < 1ф < 0,10 А | 0,30*) | ± 0,20 | жений |
| 0,10 < 1ф < 100 А | ± 0,10 | ± 0,20 | от 40/70 | |
| 100 < 1ф < 120 А | ± 0,10 | ± 0,60 | до | |
| ± 0,40 | 300/520 | |||
| sin9 0,5L - 1 - 0,5C | В | |||
| 0,01 < 1ф < 0,025 А | ± 0,20 (± | ± 0,30 (± | ||
| 0,025 < 1ф < 0,05 А | 0,50*) | 0,50*) | ||
| 0,05 < 1ф < 0,10 А | ± 0,20 (± | ± 0,30 | ||
| 0,10 < 1ф < 100 А | 0,30*) | ± 0,30 | ||
| 100 < 1ф < 120 А | ± 0,20 | ± 0,30 | ||
| ± 0,15 | ± 0,80 | |||
| sin9 0,25L-0,5L и 0,5C- | ± 0,60 | |||
| 0,25C | ||||
| 0,10 < 1ф < 100 А | ± 0,30 | ± 0,40 | ||
| Погрешность измерения пе | ||||
| риода следования импуль | 0,5 | |||
| сов, ppm * * | ||||
- для исполнения с трехфазными развязывающими токовыми трансформаторами НЕВА-Тест 6303 И (отсутствие знака * означает, что данное значение действительно как для исполнения с развязывающими токовыми трансформаторами, так и без них)
- для исполнения с блоком для поверки точности хода часов
Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на лицевой панели установок (на щитке, закрепленном на корпусе приборной стойки).
В таблице 6 приведен состав комплекта поставки установок автоматических трехфазных для поверки счётчиков электрической энергии НЕВА-Тест 6303.
Таблица 6
| Наименование | Обозначение | Кол-во1 | |
| 1 | Установка автоматическая трехфазная НЕВА-Тест 6303 | ТАСВ.411722.005 | 1 шт. |
| Трансформатор тока развязывающий 2 | 6/16/32 шт. | ||
| Трехфазный эталонный счетчик | 1 шт. | ||
| Блок поверки точности хода часов 3 | шт. | ||
| 2 | Головка фотосчитывающая | 6/16/32 шт. | |
| 3 | Комплект ЗИП | 1 комплект | |
| 4 | Формуляр | ТАСВ.411722.005 ФО | 1 экз. |
| 5 | Руководство по эксплуатации | ТАСВ.411722.005 РЭ | 1 экз. |
| 6 | Программное обеспечение для ПК «Тест-СОФТ» на CD | 1 шт. | |
| 7 | Методика поверки 4 | ТАСВ.411722.005 МП | 1 экз. |
Нормативные и технические документы, устанавливающие требования к установкам автоматическим трехфазным для поверки счётчиков электрической энергии НЕВА-Тест 6303
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.132-74 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц»;
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В»;
ГОСТ Р 8.746 - 2011 «Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/ до 750/ кВ»;
ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения».
Технические условия «Установки автоматические трехфазные для поверки счётчиков электрической энергии НЕВА-Тест 6303. ТАСВ.411722.005 ТУ».
- проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 719 |
| Поверителей | 24 |
| Актуальность данных | 17.09.2024 |
