Микрометры трубные МТ 15-М, 52157-12

Назначение

Микрометры трубные МТ 15-М предназначены для измерения толщины стенок труб. Физическая величина - длина (мм).

Описание

Принцип действия - механический.

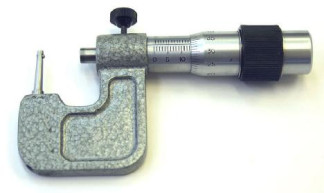

Микрометр представляет собой скобу, в которую слева запрессована пятка со сферической измерительной поверхностью, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорный винт.

Измерительные поверхности микрометра оснащены твёрдым сплавом.

Число модификаций - 1.

Технические характеристики

-    Цена деления - 0,01 мм.

-    Измерительное перемещение микровинта - 15 мм.

-    Диапазон измерений - от 0 до 15 мм.

-    Пределы допускаемой погрешности в любой точке диапазона измерений при нормируемом измерительном усилии и температуре (20±4) °С - ±0,004 мм.

-    Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, направленном по оси микрометрического винта - не более 0,015 мм.

-    Параметр шероховатости измерительных поверхностей - Яа < 0,050 мкм.

-    Измерительное усилие - от 3 до 7 Н.

-    Колебание измерительного усилия - не более 2 Н.

-    Допуск плоскостности измерительной поверхности микровинта - 0,9 мкм.

-    Наименьший внутренний диаметр измеряемых труб - 4 мм.

-    Вылет пятки - не менее 15 мм.

-    Г абаритные размеры (длина х ширина х высота) - не более 95х63х21 мм.

-    Масса - не более 0,17 кг.

-    Средний срок службы микрометра - не менее 6 лет.

-    Условия эксплуатации: температура окружающего воздуха - от 10 °С до 30 °С, относительная влажность воздуха не более 80 % при температуре 25 °С, атмосферное давление от 84 до

Знак утверждения типа

Знак утверждения типа наносят на скобу микрометра методом гравирования или лазером, на титульный лист эксплуатационного документа - типографским способом.

Комплектность

В комплектность входят:

-    микрометр;

-    ключ;

-    футляр;

-    руководство по эксплуатации.

Поверка

осуществляется по разделу 5 МТ 15-М.000 РЭ «Микрометр трубный МТ 15-М. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Кировский ЦСМ» в октябре 2012 г. Перечень средств поверки (эталонов), применяемых при поверке:

1)    Концевые меры 2-Н3 ГОСТ 9038-90;

2)    Образцы шероховатости с параметрами Ra = 0,05 мкм ГОСТ 9378-93;

3)    Плоская стеклянная пластина ПИ-60 кл.2 ТУ 3.3.2123-88;

4)    Весы с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008;

5)    Штангенциркуль ШЦ-П-250-0,05 ГОСТ 166-89;

6)    Шуп 0,45-100 кл. точности 2 ТУ 2-034-0221197-011-91.

Сведения о методах измерений

МТ 15-М.000 РЭ «Микрометр трубный МТ 15-М. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к микрометрам трубным МТ 15-М

1)    МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».

2)    ТУ 3934-155-00221072-2012 «Микрометр трубный МТ 15-М. Технические условия».

Рекомендации к применению

Микрометры трубные МТ 15-М применяются в машиностроении, приборостроении и других областях промышленности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
