| Номер в госреестре | 52163-12 |
| Наименование СИ | Приемники измерительные портативные |
| Обозначение типа СИ | R&S PR100 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия |
| Год регистрации | 2012 |
| Срок свидетельства | 01.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приемники измерительные портативные R&S PR100 Назначение средства измерений
Приемники измерительные портативные R&S PR100 (далее по тексту - приемники) предназначены для измерений амплитудно-частотных параметров (частота, мощность и др.) радиотехнических сигналов, и исследования спектра, выделения информационных составляющих из модулированных сигналов.
Конструктивно приемник выполнен в виде портативного моноблочного прибора, объединяющего в своем составе входной тракт, преселектор, смеситель, тракт промежуточной частоты (ПЧ), аналогово-цифровой преобразователь (АЦП) и индикатор.
Принцип действия приемников основан на методе последовательного анализа сигнала в широкой полосе частот и параллельного анализа сигналов в узкой полосе частот. Приемники построены по супергетеродинному принципу с измерениями на промежуточной частоте. В результате обработки сигнала, а также в соответствии с настройками приемника выделяется часть сигнала, предназначенная для отображения на экране.
Приемники обеспечивают управление всеми режимами работы и характеристиками как вручную с помощью органов управления на лицевой части, так и дистанционно от внешнего компьютера с применением интерфейсов LAN или USB. Предусмотрена возможность сохранения данных конфигурации и пользовательских настроек на SD карте памяти.
Опционально приемники могут обеспечивать следующие функции:
R&S PR100-PS - программно реализованный режим панорамного сканирования;
R&S PR100-IR - запись спектрограммы, параметров спектра и измерительной информации в память приемника или на SD карту, запись аудиофайлов с возможностью воспроизведения;
R&S PR100-RC - дистанционное управление приемником с применением унифицированной системы команд SCPI;
R&S PR100-ETM - запуск/остановка записи измерительной информации по условию;
R&S PR100-FS - измерение напряженности электрического поля, включая расчет измеренного значения на основе сохраненных данных о параметрах антенны и отображение значений в дБмкВ/м на дисплее;
R&S PR100-FP - работа в диапазоне частот от 7,5 до 18 ГГц в комплекте с активной антенной с понижающим конвертером R&S HF907DC с отображением на дисплее пересчитанных значений частоты;
R&S PR100- GPS - обработка данных, поступающих с навигационного модуля
GPS.

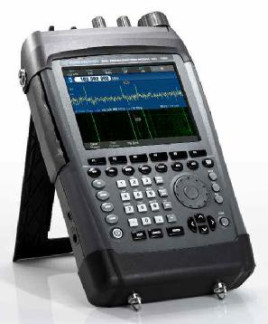

Внешний вид приемника и место наклейки приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Работа приемников осуществляется под управлением программного обеспечения (ПО) «R&S PR100 Firmware».
Идентификационные данные (признаки) метрологически значимой части про-
граммного обеспечения указаны в таблице 1. _Таблица 1_
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| PR100 Instrument firmware | PR100 Instrument firmware | 4.01 | 515A765E | CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики приемников не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики приемников приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, Г ц | от 9,0-103 до 7,5 109 |
| Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора | ± 210'6 |
| Диапазон установки полосы обзора | от 1 кГц до 10 МГц с шагом 1, 2, 5 |
| КСВН входного тракта, не более: - в диапазоне частот от 9 кГц до 3,5 ГГц - в диапазоне частот от 3,5 до 7,5 ГГц | 2 3 |
| Диапазон измерений уровня входного сигнала, дБм | от минус 137 до 0 |
| Пределы допускаемой погрешности измерений уровня сигнала, дБ: - в диапазоне рабочих температур - в диапазоне температур от 20 до 30 °С | ± 3 ± 1,5 |
| Ослабление входного аттенюатора, дБ (обеспечивается в диапазоне частот от 20 МГц до 3,5 ГГц) | 0 или 25 |
| Тип преселектора: - для диапазона частот от 9 кГц до 30 МГц - для диапазона частот от 20 МГц до 1,5 ГГц - для диапазона часто от 1,5 до 7,5 ГГц | фильтр нижних частот полосовые фильтры комбинация ФВЧ/ФНЧ |
| Средний отображаемый уровень собственных шумов, дБм, не более: - в диапазоне частот от 100 кГц до 20 МГц - в диапазоне частот от 20 МГц до 1,5 ГГц - в диапазоне частот от 1,5 до 7,5 ГГц | минус 151,5 минус 158,5 минус 147,0 |
| Наименование характеристики | Значение характеристики |
| Относительный уровень фазовых шумов при отстройке 100 кГц, дБн, не более: - в диапазоне частот от 100 кГц до 20 МГц - в диапазоне частот от 20 МГц до 1,5 ГГц - в диапазоне частот от 1,5 до 7,5 ГГц | минус 104 минус 95 минус 81 |
| Точка пересечения по интермодуляционным составляющим третьего порядка, дБм, не менее: - в диапазоне частот от 9 кГц до 30 МГц - в диапазоне частот от 20 МГц до 1,5 ГГц - в диапазоне частот от 1,5 до 3,5 ГГц | 22 20 20 |
| Уровень подавления зеркальной частоты, дБ, не менее | 85 |
| Уровень подавления промежуточной частоты, дБ, не менее | 85 |
| Режимы отображения | перезапись, усреднение, накопление максимума, накопление минимума |
| Режимы демодуляции | АМ, ЧМ, ИМ, I/Q, ВБП, НБП, CW |
| Полосы демодуляции | 150, 300, 600 Гц, 1, 5, 2, 4, 6, 9, 15, 30, 50, 120, 150, 250, 300, 500 кГц |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц с использованием оригинального блока питания, входящего в комплект поставки, В | от 100 до 240 |
| Г абаритные размеры (ширина х высота х длина), мм, не более | 192 х 320 х 62 |
| Масса, кг, не более (без аксессуаров) | 3,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха при работе от аккумуляторной батареи, °С - температура окружающего воздуха при работе от блока питания, °С - относительная влажность воздуха при температуре 20 °С, % | от минус 10 до 55 от 0 до 40 до 80 |
Знак утверждения типа наносится на лицевую панель приемника в виде наклейки и типографским способом на титульный лист эксплуатационной документации.
Комплект поставки включает:
- приемник измерительный портативный R&S PR100 - 1шт.;
- блок питания - 1шт.;
- элемент питания для автономной работы (аккумуляторная батарея) - 1шт.;
- карта памяти SD - 1шт.;
- кабель LAN - 1шт.;
- кабель USB- 1шт.;
- программное обеспечение- 1 шт;
- плечевой ремень - 1 шт;
- транспортная упаковка - 1 шт;
- методика поверки- 1 шт;
- эксплуатационная документация - 1 к-т.
осуществляется по документу МП 52163-12 «Инструкция. Приемники измерительные портативные R&S PR100 фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 17.05.2012 года.
Средства поверки:
- стандарт частоты и времени рубидиевый Ч1-1016 (рег. № 35376-07): пределы допускаемой относительной погрешности установки частоты ± 1,510-11;
- генератор сигналов низкочастотный Г3-119 (рег. № 9173-83): диапазон рабочих
частот от 20 до 19,999-106 Гц; пределы допускаемой относительной погрешности установ-
12
ки частоты ± 1,5-10" в режиме синхронизации; пределы допускаемой относительной погрешности установки уровня напряжения ± 1 %;
- измеритель модуля коэффициента передачи и отражения Р2М-18 (рег. № 36013
07): диапазон рабочих частот от 0,01 до 18 109 Гц; пределы допускаемой относительной погрешности установки частоты ± 1,5 10-11 в режиме синхронизации; пределы допускаемой абсолютной погрешности установки уровня мощности ± 1,0 дБ; пределы допускаемой абсолютной погрешности измерений уровня мощности ± 1,0 дБ; диапазон измерений КСВН от 1,05 до 5,0; пределы допускаемой относительной погрешности измерений КСВН ± (3-Kcru + 1) %, где Ксти - коэффициент стоячей волны по напряжению;
- синтезатор частот Г7М-20 (рег. № 9273-85): диапазон рабочих частот от 0,01 до 21010 Гц; пределы допускаемой относительной погрешности установки частоты ± 1,510
11 в режиме синхронизации; пределы допускаемой абсолютной погрешности установки уровня мощности ± 1,0 дБ;
- частотомер электронно-счетный Ч3-66 (рег. № 9273-85): диапазон частот от 10 до 37,5 109 Гц, пределы допускаемой относительной погрешности измерений частоты ± 1,5 10-11 в режиме синхронизации;
- вольтметр переменного тока В3-63 (рег. № 9273-85): диапазон рабочих частот от 10 Гц до 1,5 ГГц; диапазон измерений напряжений переменного тока от 10 мВ до 100 В; пределы допускаемой относительной погрешности измерений напряжений переменного тока ± [0,2 + 0,008 (ик/их - 1)], где Ux - измеряемое значение напряжения, ик - конечное значение поддиапазона;
- ваттметр поглощаемой мощности М3-54 (рег. № 7058-79): диапазон рабочих частот от 0,01 до 18 ГГц; диапазон измеряемой мощности от 1 мкВт до 1 Вт; пределы допускаемой относительной погрешности измерений уровня мощности ± 4 %.
Приемник измерительный портативный R&S PR100. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к приемникам измерительным портативным R&S PR100
Т ехническая документации фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (в том числе проведение работ по автоматизации измерений и расчетов при проведении специальных исследований, радиомониторинга, измерений побочных электромагнитных излучений и наводок, измерений параметров электромагнитной совместимости радиоэлектронных средств (РЭС), контроле радиотехнических средств и систем, при испытаниях и эксплуатации изделий антенной техники и РЭС).
