| Номер в госреестре | 52164-12 |
| Наименование СИ | Приемники измерительные широкополосные |
| Обозначение типа СИ | R&S ESMD |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 01.11.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приемники измерительные широкополосные R&S ESMD Назначение средства измерений
Приемники измерительные широкополосные R&S ESMD (далее - приемники) предназначены для измерений амплитудно-частотных характеристик и параметров спектра радиотехнических сигналов, выделения информационных составляющих из модулированных сигналов.
Конструктивно приемник выполнен в виде моноблочного прибора, объединяющего в своем составе входной тракт, преселектор, смеситель, тракт промежуточной частоты (ПЧ), аналогово-цифровой преобразователь (АЦП) и индикатор.
Принцип действия приемников основан на методе последовательного анализа сигнала в широкой полосе частот и параллельного анализа сигналов в узкой полосе частот. Приемники построены по супергетеродинному принципу с измерениями на промежуточной частоте. В результате обработки сигнала, а также в соответствии с настройками приемника выделяется часть сигнала, предназначенная для отображения на экране.
Приемники обеспечивают управление всеми режимами работы и характеристиками как вручную с помощью органов управления на лицевой части, так и дистанционно от внешнего компьютера с применением интерфейсов GPIB, LAN или USB. Предусмотрена возможность сохранения данных конфигурации и пользовательских настроек.

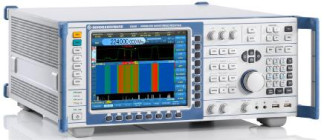

Внешний вид приемника и место наклеек приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Работа приемников осуществляется под управлением программного обеспечения (ПО) «R&S ESMD Firmware».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименов ание ПО | Идентификаци онное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ESMD Instrument firmware | ESMD Instrument firmware | V3.75 | 4E257A4C | CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики приемников не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, Гц | от 9,0-103 до 26,5 -109 |
| Разрешение по частоте, Гц | 1 |
| Частота внутреннего опорного генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности | ± 10-7 |
| установки частоты внутреннего опорного генератора | |
| Точка пересечения с продуктами интермодуляции | |
| третьего порядка, в диапазоне частот, дБм, не менее: | |
| от 1 МГц до 32 МГц (опция HF) | 30 |
| от 20 МГц до 100 МГц (базовый модуль) | 18 |
| от 100 МГц до 3,6 ГГц (базовый модуль) | 20 |
| от 3,6 ГГц до 26,5 ГГц (опция SHF) | 12 |
| Точка пересечения с продуктами интермодуляции | |
| второго порядка, в диапазоне частот, дБм, не менее: | |
| от 1 МГц до 32 МГц (опция HF) | 70 |
| от 20 МГц до 100 МГц (базовый модуль) | 43 |
| от 100 МГц до 200 МГц (базовый модуль) | 45 |
| от 200 МГц до 3,6 ГГц (базовый модуль) | 55 |
| от 3,6 ГГц до 26,5 ГГц (опция SHF) | 60 |
| Уровень подавления зеркальных каналов приема | |
| промежуточной частоты (ПЧ), в диапазоне частот, дБ, | |
| не менее: | |
| от 9 кГц до 32 МГц | Зеркальный канал приема отсутствует |
| от 20 МГц до 3,6 ГГц | 90 |
| Уровень подавления каналов приема ПЧ, в диапазоне | |
| частот, дБ, не менее: | |
| от 9 кГц до 32 МГц | Прямое преобразование |
| от 20 МГц до 3,6 ГГц | 90 |
| Коэффициент шума, в зависимости от диапазона | |
| частот, дБ, не более | |
| от 9 до 400 кГ ц | 31 |
| от 400 кГц до 30 МГц | 15 |
| от 30 МГц до 32 МГц | 18 |
| от 20 МГц до 2 ГГц | 12 (малошумящий режим) |
| от 2 ГГц до 3 ГГц | 15 (малошумящий режим) |
| от 3 ГГц до 3,6 ГГц | 17 (малошумящий режим) |
| от 3,6 ГГц до 16 ГГц | 29 (17 с включенным |
| предусилителем) | |
| от 16 ГГц до 26,5 ГГц | 33 (24 с включенным |
| предусилителем) | |
| КСВН входного тракта, не более | |
| - в диапазоне частот до 1 ГГц | 2,5 |
| - в диапазоне частот от 1 ГГц до 26,5 ГГц | 3 |
| Диапазон измерений уровня входного сигнала | от минус 137 до 13 дБм (с разрешением 0,1 дБ). |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности измерений уровня сигнала, в зависимости от диапазона частот, дБ в диапазоне от 9 кГц до 3,6 ГГц в диапазоне от 3,6 ГГц до 26,5 ГГц | ± 3,0 ± 5,0 |
| Пределы допускаемой абсолютной погрешности измерений уровня сигнала минус 50 дБмкВ на частоте 250 МГц, дБ | ± 1,5 |
| Ослабление входного ступенчатого аттенюатора, в диапазоне частот, дБ от 9 кГц до 32 МГц от 20 МГц до 3,6 ГГц | от 0 до 25 (с шагом 5 дБ) от 0 до 40 (с шагом 1 дБ) |
| Тип преселектора - для диапазона частот от 9 кГц до 400 кГц - для диапазона частот от 400 кГц до 32 МГц - для диапазона частот от 20 МГц до 420 МГц - для диапазона частот от 20 МГц до 1,5 ГГц - для диапазона часто от 1,5 ГГц до 3,6 ГГц - для диапазона часто от 3,6 ГГц до 26,5 ГГц | фильтр нижних частот; переключаемый ФВЧ/ФНЧ; без фильтрации, отключаемый; перестраиваемый преселектор; переключаемый ФВЧ/ФНЧ; перестраиваемый преселектор (ЖИГ-фильтр), отключаемый. |
| Режимы отображения | перезапись, усреднение, накопление максимума, накопление минимума, гистограмма, пульсация |
| Диапазон перестройки ширина полосы пропускания канальных фильтров ПЧ | 100, 150, 300, 600 Гц, 1 , 1,5, 2,1, 2,4, 2,7, 3,1, 4, 4,8, 6, 9, 12, 15, 30, 50, 120, 150, 250, 300, 500, 800 кГц, 1, 1,25, 1,5, 2, 5, 10, 20 МГц. |
| Режимы демодуляции | АМ, ЧМ, ФМ, ИМ, I/Q, ТВ (все полосы ПЧ), ВБП, НБП, CW, НБП (полоса ПЧ не более 9 кГц). |
| Диапазон установки порогового шумоподавителя, дБмкВ | от минус 30 до 120 |
| Автоматическая подстройка частоты | Автоматическая повторная настройка для нестабильных по частоте сигналов ±1/2 полосы ПЧ (от 100 Гц до 20 МГц) |
| Коэффициент прямоугольности канальных фильтров ПЧ, не более для фильтров от 100 Гц до 2 МГц (по уровням ослабления 3 дБ и 60 дБ) для фильтра 5 МГц (по уровням ослабления 3 дБ и 50 дБ) для фильтров 10 МГц и 20 МГц (по уровням ослабления 3 дБ и 50 дБ) | ,7 ,6 ,7 |
| Наименование характеристики | Значение характеристики |
| Напряжение питания от сети переменного тока частотой от 47 до 440 Гц, в зависимости от установленных опций, В | от 100 до 240 |
| Габаритные размеры (ширина х высота х длина), мм, не более | 426 х 176 х 450 |
| Масса, кг, не более (без аксессуаров) | 18 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % | от 0 до 50 (от 0 до 40 для опции ESMD-SHF) до 80 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на корпус приёмника в виде наклейки.
Комплект поставки включает:
- приемник измерительный широкополосный R&S ESMD - 1 шт.;
- кабель питания- 1 шт.;
- комплект ЗИП- 1 шт.;
- методика поверки- 1 шт.;
- программное обеспечение- 1 шт;
- эксплуатационная документация фирмы-изготовителя.
осуществляется по документу МП 52164-12 «Инструкция. Приемники измерительные широкополосные R&S ESMD фирмы «Rohde & Schwarz GmbH & Co. KG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 27 июля 2012 года.
Средства поверки:
стандарт частоты и времени рубидиевый Ч1-1016 (рег. № 35376-07), пределы
12
допускаемой относительной погрешности установки частоты ± 1,5-10" ;
частотомер электронно-счетный Ч3-66 (рег. № 9273-85), диапазон частот от 10 до
37,5109 Гц, пределы допускаемой относительной погрешности измерений частоты
12
± 1,5-10" в режиме синхронизации;
мультиметр 34401А (рег. № 16500-97), диапазон измерений напряжений от 1 мкВ до 1000 В, пределы допускаемой погрешности измерений напряжения ± 0,01 %;
генератор шума Agilent N4002A (рег. № 36803-08), диапазон частот от 10 МГц до 26,5 ГГц, уровень спектральной плотности мощности шума от 12 до 17 дБ;
генератор сигналов низкочастотный Г3-119 (рег. № 9173-83), диапазон рабочих
частот от 20 до 19,999Т0б Гц, пределы допускаемой относительной погрешности
12
установки частоты ± 1,5-10" в режиме синхронизации; пределы допускаемой относительной погрешности установки уровня напряжения ± 1 %;
генератор сигналов СВЧ SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до
12
40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1,5-10" в режиме синхронизации, пределы допускаемой относительной погрешности установки уровня напряжения ± 1 %;
анализатор цепей векторный Е8363В (рег. № 37176-08), диапазон частот от 10 МГц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений КСВН ± (ГКсти)%, где Ксти - коэффициент стоячей волны по напряжению.
Приемник измерительный широкополосный R&S ESMD. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к приемникам измерительным широкополосным R&S ESMD
Т ехническая документации фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (в том числе проведение работ по автоматизации измерений и расчетов при проведении специальных исследований, радиомониторинга, измерений побочных электромагнитных излучений и наводок, измерений параметров электромагнитной совместимости радиоэлектронных средств (РЭС), контроле радиотехнических средств и систем, при испытаниях и эксплуатации изделий антенной техники и РЭС).
