| Номер в госреестре | 52176-12 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | SB0.8H |
| Изготовитель | "ELEQ b.v.", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

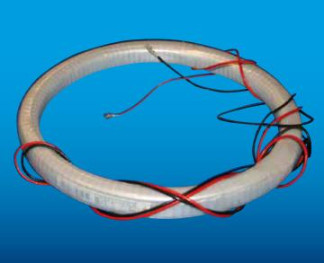

Трансформаторы тока встроенные SB0.8H (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в установках переменного тока промышленной частоты.
Трансформаторы устанавливаются на вводах баковых элегазовых выключателей 3АРШТС и используются на вводах силовых трансформаторов рассчитанных на номинальное напряжение переменного тока 145 кВ.
Принцип действия трансформаторов тока основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно него сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы монтируются снаружи на высоковольтных вводах элегазовых выключателей 3АРШТ-145 без разборки вводов. На каждом вводе может быть до трех трансформаторов, помещенных в съемный влагозащищенный корпус. Первичной обмоткой трансформатора является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором -покрышкой ввода, заполненным элегазом, напряжением по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Для измерительных цепей возможно обеспечение нескольких коэффициентов трансформации. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя.
| Номинальное напряжение ввода выключателя, кВ | 145 |
| Номинальное напряжение собственной изоляции трансформатора, кВ | 0,72 |
| Номинальная частота напряжения сети, Гц | 50 |
| Номинальный первичный ток, А | 400; 600 |
| Номинальный вторичный ток, А | 5 |
| Класс точности вторичной обмотки для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка обмотки для измерений и учета | |
| с коэффициентом мощности cos ф2 = 0,8, В-А, | 10; 20 |
| Номинальный коэффициент безопасности приборов | |
| вторичной обмотки для измерений и учета, не более | 10 |
| Ток трехсекундной термической стойкости, кА | 31,5 |
| Ток электродинамической стойкости, кА | 100 |
| Габаритные размеры, не более, мм: | |
| максимальный диаметр не более, мм | 1041 |
| минимальный диаметр не менее, мм | 200 |
| Масса не более, кг | 10 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Таблица 1 - Комплектность трансформаторов
| Наименование | Количество |
| 1. Трансформатор тока встроенный SB0.8H | 6 шт. Зав. №№ 08030628-2, 08030629-2, 08030630-2, 08030631-2, 08030632-2, 08030633-2 |
| 2. Паспорт | 6 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1'); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока встроенные SB0.8H
1. ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4. Техническая документация фирмы - изготовителя ELEQ b.v.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
