Весы автомобильные Scalex 1000/Scalex 1001, 52185-12

52185-12
Весы автомобильные Scalex 1000/Scalex 1001 (далее - весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов и автопоездов из них.
Документы
Карточка СИ
Номер в госреестре 52185-12
Наименование СИ Весы автомобильные
Обозначение типа СИ Scalex 1000/Scalex 1001
Изготовитель "Tamtron Systems Oy", Финляндия
Год регистрации 2012
Срок свидетельства 24.12.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Весы автомобильные Scalex 1000/Scalex 1001 Назначение средства измерений

Весы автомобильные Scalex 1000/Scalex 1001 (далее - весы) предназначены для статического взвешивания автомобилей, прицепов, полуприцепов и автопоездов из них.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые электрические сигналы с датчиков поступают в терминал, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. В случае использования датчиков с цифровым электрическим сигналом, прикладываемая нагрузка преобразуется в цифровой сигнал в датчиках. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном вместе с функциональной клавиатурой на передней панели весового терминала (далее - терминал).

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ с датчиками и терминала, и/или внешних электронных устройств (компьютера, дисплея или принтера).

Весовые платформы отличаются размерами, применяемыми конструктивными материалами (железо-бетонные - для модификаций Scalex 1001, и стальные - для модификаций Scalex 1000 или Scalex 1000Р) и применяемыми датчиками.

В весах используются датчики весоизмерительные сжатия ЯС (далее - датчик ЯС3) или датчики весоизмерительные балочные из нержавеющей стали (далее - датчик SB2) производства фирмы «Flintec GmbH», Германия, (регистрационные номера в Госреестре СИ РФ 50843-12 и 46027-10), или датчики весоизмерительные тензорезисторные С (далее - датчик С) фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, (регистрационный номер в Госреестр СИ РФ 20784-09), и терминал Scalex 1700.

Управление весами осуществляется с помощью функциональной клавиатуры терминала. Информация о массе взвешиваемого груза по защищенному последовательному интерфейсу (интерфейс обмена информации) RS-232Q RS-485 может быть передана на внешние устройства (ПЭВМ, принтер и т.п.).

В весах предусмотрены следующие устройства:

-    устройство индикация отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5.);

-    устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

-    полуавтоматическое устройство установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);

-    устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

-    устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);

-    устройство тарирования (ГОСТ Р 53228-2008, п. Т.2.7.4).

Весы выпускаются в различных модификациях, отличающихся друг от друга длинной весовых платформ, значением максимальной нагрузки, типами весоизмерительных датчиков и применяемыми конструктивными материалами.

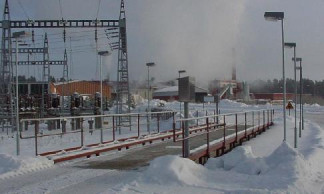

Общий вид весов представлен на рисунке 1, а терминала - на рисунке 2.

Модификации весов имеют обозначения вида: Scalex 100Х-(WxL)-D, где X — 0 - железо-бетонная платформа, 0Р- платформа из нержавеющей стали, 1-железобетонная платформа со стальной рамой;

(WxL) - размер весовой платформы (ширина х длина);

D - тип используемых датчиков: D1- ЯС3, D2 - SB2, D3 - C.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    класс точности;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного деления (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений;

-    заводской номер.

Программное обеспечение

Программное обеспечение (ПО) весов Scalex PRO является встроенным и состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и взаимодействия с пользователем.

ПО позволяет реализовывать:

-    исключение возможности несанкционированной корректировки результатов взвешивания;

-    вычисление значения перегруза или недогруза транспортного средства относительно массы, указанной в перевозочных документах, вводимого оператором;

-    привязку результатов взвешивания к дате и времени и их хранение в защищённой локальной базе данных;

-    формирование и печать протоколов с результатами взвешивания по различным параметрам запроса;

-    диагностику электронного оборудования весов с оперативным информированием о неисправностях.

Идентификационным признаком ПО служит номер версии.

Для предотвращения воздействий и защиты законодательно контролируемых параметров служит:

-    программная идентификация пользователя по имени и паролю;

-    пароль, вводимый после поверки;

-    индикация значений калибровочного нуля и коэффициентов при поверке.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Наименова ние ПО

Идентификаци онное наименование ПО

Номер версии (идентификацион ный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Scalex PRO

Scalex

2.x.x (x=0...9)

* -

* -

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.

Технические характеристики

Класс точности по ГОСТ Р 53228-2008............................................................ средний (III)

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного деления (е), пределов допускаемой погрешности и числа поверочных делений (n) приведены в таблице 2.

Обозначение

модификации

Max,

т

Min,

т

d=e,

кг

Интервалы взвешивания

Пределы допускаемой погрешности при поверке, кг

Число поверочных делений (n)

Scalex

10

0,1

5

От 0,1 до 2,5 т включ.

± 2,5

2000

Св. 2,5 до 10 т включ.

± 5

Scalex 100Х-^Ц)

30

0,2

10

От 0,2 до 5 т включ.

± 5

3000

Св. 5 до 20 т включ.

± 10

Св. 20 т до 30 т включ.

± 15

Scalex 100Х-^Ц)

40

0,2

10

От 0,2 до 5 т включ.

± 5

4000

Св. 5 до 20 т включ.

± 10

Св. 20 т до 40 т включ.

± 15

Scalex 100Х-^Ц)

60

0,4

20

От 0,4 до 10 т включ.

±10

3000

Св. 10 до 40 т включ.

± 20

Св. 40 т до 60 т включ.

± 30

Scalex 100Х-^Ц)

80

0,4

20

От 0,4 до 10 т включ.

± 10

4000

Св. 10 до 40 т включ.

± 20

Св. 40 до 80 т включ

± 30

Scalex 100Х-WxL)

100

1

50

От 1 до 25 т включ.

± 25

2000

Св. 25 до 100 т включ.

± 50

Scalex 100Х-(WxL)

150

1

50

От 1 до 25 т включ.

± 25

3000

Св. 25 до100 т включ.

± 50

Св. 100 т до 150 т включ.

± 75

Scalex 100Х-(WxL)

200

1

50

От 1 до 25 т включ.

± 25

4000

Св. 25 до 100 т включ.

± 50

Св. 100 до 200 т включ

± 75

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению

пределов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг.......................... 0,25 е

Диапазон выборки массы тары (Т-), % от Max ................................................ от 0 до 100

Предельная нагрузка (Lim), % от Max, не более............................................................250

Показания индикации массы, кг, не более ............................................................ Мах + 9е

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max ....................4

Диапазон первоначальной установки нуля, % от Max.....................................................20

Диапазон рабочих температур, °С:

-    для ГПУ весов c датчиками SB2................................................... от минус 30 до плюс 40

-    для ГПУ весов c датчиками RC3.................................................. от минус 10 до плюс 40

-    для ГПУ весов c датчиками С....................................................... от минус 40 до плюс 50

-    для терминала Scalex 1700 .......................................................... от минус 10 до плюс 40

Параметры электрического питания от сети переменного тока:

-    напряжение, В...........................................................................................................220 +23

-    частота, Гц..................................................................................................................50 ± 1

Потребляемая мощность, В-A, не более .........................................................................300

Порог чувствительности для весов............................................................................... 1,4 е

Масса одной весовой платформы, т, не более ....................................................................4

Средний срок службы, лет ................................................................................................30

Количество весовых платформ, датчиков, длина и ширина одной весовой платформы в зависимости от максимальной нагрузки весов (Мах) приведены в таблице 3.

Таблица 3

Max, т

Количество

весовых

платформ

Количество

датчиков

Длина весовой платформы, м

Ширина весовой платформы, м

10

1

4

4, 6, 8, 10

3, 4, 5, 6

30

1

4

6, 8, 10, 12

3, 4, 5, 6

2

6

10, 12, 16, 18

3, 4, 5, 6

40

1

4

6, 8, 10, 12, 13

3, 4, 5, 6

2

8

12, 16, 18, 20, 24, 26

3, 4, 5, 6

2

6

12, 16, 18

3, 4, 5, 6

3

8

18, 21, 24, 26

3, 4, 5, 6

60

1

4

6, 8, 10, 12, 13

3, 4, 5, 6

2

8

12, 16, 18, 20, 24, 26

3, 4, 5, 6

2

6

12, 16, 18

3, 4, 5, 6

3

8

18, 21, 24

3, 4, 5, 6

4

10

24

3, 4, 5, 6

80

1

4

6, 8, 10, 12, 13

3, 4, 5, 6

2

8

12, 16, 18, 20, 24, 26

3, 4, 5, 6

2

6

12, 16, 18

3, 4, 5, 6

3

8

18, 21, 24

3, 4, 5, 6

4

10

24

3, 4, 5, 6

100

1

4

6, 8, 10, 12, 13

3, 4, 5, 6

2

8

12, 16, 18, 20, 24, 26

3, 4, 5, 6

2

6

12, 16, 18

3, 4, 5, 6

3

8

18, 21, 24

3, 4, 5, 6

4

10

24

3, 4, 5, 6

150

1

4

5, 6, 7, 8, 9, 10, 12, 13

3,4,5,6,7,8

2

8

12, 16, 18, 20, 24, 26

3,4,5,6,7,8

2

6

8, 10, 12, 14, 16

3,4,5,6,7,8

3

8

18, 21, 24, 26

3,4,5,6,7,8

4

10

20, 24, 28

3,4,5,6,7,8

200

1

4

5, 6, 7, 8, 9, 10

3, 4, 5, 6, 7, 8

2

6

10, 12, 14, 16, 18, 20

3, 4, 5, 6, 7, 8

3

8

15, 18, 21, 24, 27, 30

3, 4, 5, 6, 7, 8

4

10

20, 24, 28, 32

3, 4, 5, 6, 7, 8

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закреплённую на ГПУ, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

1    Весы    1 шт.

2    Руководство по эксплуатации    1 экз.

Поверка

осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение Н. Методика поверки).

Основные средства поверки:

- гири эталонные 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

изложены в документе «Весы автомобильные Scalex 1000/Scalex 1001. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам автомобильным Scalex 1000/Scalex 1001

1    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения

массы».

2    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение Н. Методика поверки).

4 Техническая документация на весы автомобильные Scalex 1000/ Scalex 1001 фирмы «Tamtron Systems Oy», Финляндия.

Рекомендации к применению

осуществление торговли и товарообменных операций.

52185-12
Номер в ГРСИ РФ:
52185-12
Производитель / заявитель:
"Tamtron Systems Oy", Финляндия
Год регистрации:
2012
Cрок действия реестра:
24.12.2017
