| Номер в госреестре | 52189-12 |
| Наименование СИ | Манометры грузопоршневые |
| Обозначение типа СИ | МП |
| Изготовитель | ООО "Альфапаскаль", г.Челябинск |
| Год регистрации | 2012 |
| Срок свидетельства | 24.12.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

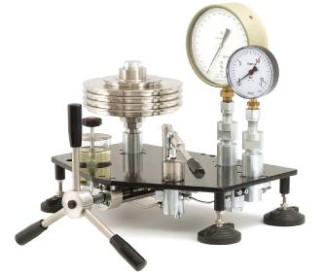

Манометры грузопоршневые МП (далее по тексту - манометры) предназначены для создания и точного измерения избыточного давления при поверке и калибровке средств измерений давления.
Принцип действия манометра основан на уравновешивании силы, действующей на поршень и создаваемой давлением, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
В состав манометра входят измерительная поршневая система (ИПС), устройство для создания давления (УСД) и набор грузов.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса предварительного заполнения системы (предварительного создания давления) и винтового пресса. ИПС манометра и поверяемого СИ устанавливаются на стойки УСД. В качестве рабочей среды используется трансформаторное масло.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально или с помощью дополнительного приспособления (устройства для наблюдения за положением поршня), которое включают в комплект поставки по дополнительному заказу. В конструкции манометра допускается установка устройства для принудительного вращения поршня.
Набор специальных грузов предназначен для уравновешивания измеряемого давления. По требованию заказчика в комплект поставки входит один или несколько комплектов грузов, приведенных к номинальному значению давления в одной из следующих единиц: МПа (кПа),
бар, кгс/см2 или номинальному значению массы.
УСД обычного исполнения имеет два места для установки поверяемых (калибруемых) приборов. УСД специализированного исполнения имеет одно место для поверки ИПС грузопоршневого манометра и снабжено устройством для наблюдения за положением поршней. В зависимости от диапазона измерений манометры выпускаются в 6 модификациях в соответствии с таблицей 1.
Метрологические характеристики
Таблица 1
| Наименование параметра (характеристики) | Значение для модификаций | |||||
| МП-6 | МП-60 | МП-100 | МП-250 | МП-400 | МП-600 | |
| Верхний предел измерений, МПа (кгс/см2) | 0,6 (6) | 6 (60) | 10 (100) | 25 (250) | 40 (400) | 60 (600) |
| Нижний предел измерений, МПа (кгс/см2) | 0,04 (0,4) | 0,02 (0,2) | 0,02 (0,2) | 0,1 (1) | 0,1 (1) | 0,2 (2) |
| Рабочий ход поршня, мм, не менее | 10 | |||||
| Основной диапазон измерений, МПа (кгс/см2) | 0,06 - 0,6 (0,6 - 6) | 0,6 - 6 (6 - 60) | 1 - 10 (10 - 100) | 2,5 - 25 (25 - 250) | 4 - 40 (40 - 400) | 6 - 60 (60 - 600) |
| Пределы допускаемой относительной погрешности манометра грузопоршневого в основном диапазоне измерений, %,: класса точности 0,01 класса точности 0,02 класса точности 0,05 | ± 0,02 ± 0,05 | ± 0,01 ± 0,02 ± 0,05 | ||||
| Дополнительный диапазон измерений, МПа (кгс/см2) | 0,04 -0,06 (0,4 - 0,6) | 0,02 - 0,6 (0,2 - 6) | 0,02 - 1 (0,2 - 10) | 0,1 - 2,5 (1 - 25) | 0,1 - 4 (1 - 40) | 0,2 - 6 (2 - 60) |
| Пределы допускаемой погрешности манометра грузопоршневого в дополнительном диапазоне измерений, %, от верхнего предела дополнительного диапазона измерений : класса точности 0,01 класса точности 0,02 класса точности 0,05 | ± 0,02 ± 0,05 | ± 0,01 ± 0,02 ± 0,05 | ||||
| Номинальная площадь поршня, см2 | 1 | 0,5 | 0,1 | 0,05 | ||
| Наименование параметра | Значение для модификаций | |||||
| (характеристики) | МП-6 | МП-60 | МП-100 | МП-250 | МП-400 | МП-600 |
| Скорость опускания поршня, | ||||||
| мм/мин, не более, для | ||||||
| манометров: | ||||||
| класса точности 0,01 | - | 0,2 | 0,3 | 0,3 | 0,3 | |
| класса точности 0,02 | 0,4 | 0,2 | 0,3 | 0,4 | 0,3 | |
| класса точности 0,05 | 0,6 | 0,4 | 0,5 | 0,5 | 0,5 | |
| Продолжительность | ||||||
| свободного вращения | ||||||
| поршня, мин, не менее, для | ||||||
| манометров: | ||||||
| класса точности 0,01 | - | 6 | 6 | 6 | 6 | 10 |
| класса точности 0,02 | 4 | 5 | 6 | 6 | 6 | 10 |
| класса точности 0,05 | 3 | 4 | 5 | 5 | 5 | 8 |
| Порог реагирования, Па, | ||||||
| не более, для манометров: | ||||||
| класса точности 0,01 | - | 6 | 10 | 25 | 40 | 60 |
| класса точности 0,02 | 1,2 | 12 | 20 | 50 | 80 | 120 |
| класса точности 0,05 | 3 | 30 | 50 | 125 | 200 | 300 |
| Рабочая среда | Трансформаторное масло* | |||||
| Г абаритные размеры | ||||||
| (длина х ширина х высота), | 400 х 500 х 300 | |||||
| мм, не более | ||||||
| Масса (без грузов), кг, | ||||||
| не более | 25 | |||||
| Средняя наработка на | 3000 | |||||
| отказ, ч | ||||||
| Средний срок службы, лет | 8 | |||||
*- рекомендуемое трансформаторное масло по ГОСТ 982-80, ГОСТ 10121-76, ТУ 38.101102585 с изм. 1-5.
Условия эксплуатации:
- температура окружающего воздуха, °С 15.. .30;
- относительная влажность воздуха, % 60 ± 20,
- атмосферное давление, кПа от 84 до 106,7;
- тряска, вибрация и удары должны отсутствовать.
Знак утверждения типа наносят типографским способом на титульный лист руководства по эксплуатации, а также фотохимическим способом на табличку, прикрепленную к устройству для создания давления.
В обязательный комплект поставки входят:
| Наименование частей | Кол-во (шт.) |
| Устройство для создания давления (УСД) | 1 |
| Измерительная поршневая система (ИПС) | 1 |
| Комплект грузов | |
| - комплект грузов, приведенный к номинальному значению массы; | 1* |
| - комплект грузов, приведенный к номинальному значению давления, МПа (кПа); | 1* |
| Наименование частей | Кол-во (шт.) |
| - комплект грузов, приведенный к номинальному значению давления, бар; - комплект грузов, приведенный к номинальному значению давления, кгс/см2 | 1* 1* |
| Груз переходной | 1* |
| Устройство для наблюдения за положением поршня (поршней) | 1* |
| Руководство по эксплуатации АП.031.000.000 РЭ | 1 |
| Свидетельство о поверке | 1 |
| Комплект принадлежностей | 1 |
| Комплект запасных частей | 1 |
*по заказу
Поверка манометров производится в соответствии с МИ 2429-97 «ГСИ. Манометры грузопоршневые, метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)».
Методика прямых измерений изложена в Руководстве по эксплуатации АП.031.000.000 РЭ.
Нормативные и технические документы, устанавливающие требования к манометрам грузопоршневым МП
1. ГОСТ 8291-83 "Манометры избыточного давления грузопоршневые. Общие технические требования ".
2. МИ 2429-97 «ГСИ. Манометры грузопоршневые, метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)»
3. ГОСТ 8.017-79 "Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа".
4. ТУ 4212-006-91357274-2011 «Манометры грузопоршневые МП».
Выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве рабочих эталонов 1-го и 2-го разрядов.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2248 |
| Поверителей | 61 |
| Актуальность данных | 16.11.2024 |
