| Номер в госреестре | 52189-16 |
| Наименование СИ | Манометры грузопоршневые |
| Обозначение типа СИ | МП |
| Изготовитель | ООО "Альфапаскаль", г.Челябинск |
| Год регистрации | 2016 |
| Срок свидетельства | 08.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры грузопоршневые МП (далее по тексту - манометры) предназначены для создания и точного измерения избыточного и разности давлений жидкостей при поверке и калибровке средств измерений давления, измерительных преобразователей разности давления.
Принцип действия манометра основан на уравновешивании силы, действующей в рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
В состав манометра входят: 1) для избыточного давления - измерительная поршневая система (ИПС), устройство для создания давления (УСД) и комплект грузов; 2) для разности давлений - две ИПС, два набора грузов и один УСД.
УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса предварительного заполнения системы (предварительного создания давления) и винтового пресса (прессов - в случае разности давления). ИПС манометра и поверяемого СИ устанавливаются на стойки УСД. В качестве рабочей среды используется жидкость в соответствии с таблицей 1.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально или с помощью дополнительного приспособления (устройства для наблюдения за положением поршня), которое включают в комплект поставки по дополнительному заказу. В конструкции манометра допускается установка устройства для принудительного вращения поршня.
Набор грузов предназначен для уравновешивания измеряемого давления. По требованию заказчика в комплект поставки входит один или несколько комплектов грузов, приведенных к номинальному значению давления в одной из единиц измерения или номинальному значению массы.
УСД изготавливается в четырех исполнениях: 1) обычного исполнения - имеет два места для установки поверяемых (калибруемых) приборов; 2) специализированного исполнения -имеет одно место для поверки ИПС грузопоршневого манометра или других СИ давления и снабжено устройством для наблюдения за положением поршней; 3) высокого давления (до 250 МПа) - имеет одно место для поверки ИПС или СИ; 4) дифференциального давления -имеет два места для установки эталонных ИПС, два места для подключения СИ разности давления.

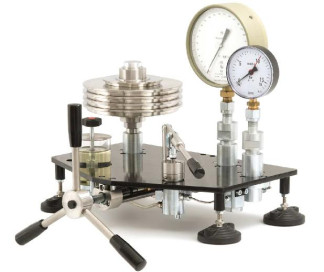

Внешний вид манометров с различными исполнениями УСД приведен на рисунке 1.
Манометры обозначаются следующим образом: МП-Д-ХХХХ, где МП - тип; Д - в случае исполнения для измерения разности давлений (для исполнения измерения
избыточного давления индекс отсутствует); ХХХХ - верхний предел измерений (ВПИ) в
2 2 кгс/см , выбранный из модификаций указанных в таблице 1 с дискретностью 0,01 кгс/см для
ВПИ от 6 до 160 кгс/см2, с дискретностью 0,1 кгс/см2 для ВПИ от 200 до 1000 кгс/см2 и с
22 дискретностью 1 кгс/см для ВПИ от 1000 до 2500 кгс/см .
При обозначении нескольких диапазонов измерения они могут быть перечислены через запятую.
ч
УСД обычного исполнения
УСД исполнения для дифференциального давления
Рисунок 1 - Внешний вид манометров грузопоршневых МП с различными исполнениями УСД
приведены в таблице 1.
| Наименование параметра (характеристики) | Значения характеристики для модификации | |||||||
| МП-Д-6... МП-Д-16 | МП-Д-25... МП-Д-160 | МП-6... МП-16 | МП-25... МП-160 | МП-200... МП-500 | МП-600... МП-1000 | МП-1000... МП-1600 | МП-1600... МП-2500 | |
| Верхний предел измерений избыточного давления, МПа (кгс/см2) | от 0,6 (6) до 1,6 (16) | от 2,5 (25) до 16 (160) | от 0,6 (6) до 1,6 (16) | от 2,5 (25) до 16 (160) | от 20 (200) до 50 (500) | от 60(600) до 100 (1000) | от 100 (1000) до 160 (1600) | от 160 (1600) до 250 (2500) |
| Нижний предел измерений избыточного давления, МПа (кгс/см ) | 0,04 (0,4) | 0,02 (0,2) | 0,04 (0,4) | 0,02 (0,2) | 0,1 (1) | 0,2 (2) | 0,2 (2) | 2,5 (25) |
| Диапазон измерений разности давлений, МПа (кгс/см ) | 0,001-0,1 (0,01-1) | - | ||||||
| Пределы допускаемой относительной погрешности измерения избыточного давления, %(1): класса точности 0,005 класса точности 0,01 класса точности 0,02 класса точности 0,05 | ±0,005 ±0,01 ±0,02 ±0,05 | ±0,01 ±0,02 ±0,05 | ||||||
| Пределы допускаемой погрешности измерения разности давлений, Па: класса точности 0,005 класса точности 0,01 класса точности 0,02 класса точности 0,05 | ±(5 + 0,00005 ёР)(2) ±(10 + 0,000ЫР)(2) ±(20 + 0,0002-ёР)(2) ±(50 + 0,0005 ёР)(2) | - | ||||||
| Наименование параметра (характеристики) | Значения характеристики для модификации | |||||||
| МП-Д-6... МП-Д-16 | МП-Д-25... МП-Д-160 | МП-6... МП-16 | МП-25... МП-160 | МП-200... МП-500 | МП-600... МП-1000 | МП-1000... МП-1600 | МП-1600... МП-2500 | |
| Номинальная площадь поршня, см2 | 1 | 0,5 | 1 | 0,5 | 0,1 | 0,05 | 0,05 | 0,02 |
| Рабочий ход поршня, мм, не менее | 10 | 15 | ||||||
| Скорость опускания поршня, | ||||||||
| мм/мин, не более, для манометров: | ||||||||
| класса точности 0,005 | 0,4 | 0,2 | 0,4 (0,61) | 0,2 (0,3(3)) | 0,3 (0,5(3)) | 0,3 (0,5(3)) | ||
| класса точности 0,01 | 0,4 | 0,2 | 0,4 (0,6(3)) | 0,2 (0,3(3)) | 0,3 (0,5(3)) | 0,3 (0,5(3)) | 0,3 (0,62) | |
| класса точности 0,02 | 0,4 | 0,2 | 0,4 (0,6(3)) | 0,2 (0,3(3)) | 0,4 (0,6(3)) | 0,3 (0,5(3)) | 0,3 (0,6(4)) | |
| класса точности 0,05 | 0,6 | 0,4 | 0,6 (0,9(3)) | 0,4 (0,6(3)) | 0,5 (0,8(3)) | 0,5 (0,8(3)) | 0,5 (1,0(4)) | |
| Продолжительность свободного | ||||||||
| вращения поршня, мин, не менее, | ||||||||
| для манометров: | ||||||||
| класса точности 0,005 | 6 | 10 | 6 (4(3)) | 10 (5(3)) | 12 (6(3)) | 12 (6(3)) | ||
| класса точности 0,01 | 4 | 6 | 4 (4(3)) | 6 (4(3)) | 7 (6(3)) | 10 (6(3)) | 8 | |
| класса точности 0,02 | 4 | 5 | 4 (з(3)) | 5 (3(3)) | 6 (5(3)) | 10 (5(3)) | 8 | |
| класса точности 0,05 | 3 | 4 | 3 (2(3)) | 4 (3(3)) | 5 (3(3)) | 8 (3(3)) | 6 | |
| Порог реагирования, Па, не более, | ||||||||
| для манометров: | ||||||||
| класса точности 0,005 | ^•0,1 0,005/100 | |||||||
| класса точности 0,01 | ^•0,10,01/100 | Рmax 0,1 ■ 0,01/100 | ||||||
| класса точности 0,02 | Ртах0,1 0,02/100 | Рmax 0,1 0,02/100 | ||||||
| класса точности 0,05 | Рmax '0,1 0,05/100 | Рmax 0,1 0,05/100 | ||||||
| Рабочая среда | керосин3 | Трансформаторное масло , вода4 | Трансформаторное (6) масло , касторовое масло5; вода(7) | Трансформаторное масло6; (8) касторовое масло | ||||
Значения характеристики для модификации
| МП-Д-6... | МП-Д-25... | МП-6... | МП-25... | МП-200... | МП-600... | МП-1000... | МП-1600... |
| МП-Д-16 | МП-Д-160 | МП-16 | МП-160 | МП-500 | МП-1000 | МП-1600 | МП-2500 |
400; 500; 300 - для МП обычного исполнения.
Наименование параметра (характеристики)
Г абаритные размеры (длина; ширина; высота), мм, не более
Масса (без грузов), кг, не более
400; 570; 300 - для МП специального исполнения. 500; 600; 500 - для МП свыше 100 МПа.
500; 900; 400 - для МП дифференциального исполнения.
25 - для МП до 60МПа обычного и специального исполнения. 35 - для МП свыше 100 МПа.
45 - для МП дифференциального исполнения
Средняя наработка на отказ, ч
40 000
10
Средний срок службы, лет
Условия эксплуатации:
температура окружающего воздуха, °С, для манометров: класса точности 0,005 и 0,01 класса точности 0,02 и 0,05 относительная влажность воздуха, % атмосферное давление, кПа тряска, вибрация и удары
от +18 до +22 от +10 до +30 от 40 до 80 от 84 до 106,7 должны отсутствовать
наносится методом металлографии или иным методом на табличку, прикреплённую к манометру, и типографским способом на титульный лист руководства по эксплуатации.
Комплект поставки приведен в таблице 2.
Таблица 2 - Комплект поставки
| Наименование частей | Кол-во |
| Устройство для создания давления (УСД) | 1 шт. |
| Измерительная поршневая система (ИПС) | 1 (27) шт. |
| Комплект грузов - комплект грузов, приведенный к номинальному значению массы; - комплект грузов, приведенный к номинальному значению давления | 18 (2(1)) компл. (2) 1 компл. |
| Устройство для наблюдения за положением поршня (поршней) | 1 (2) 1 7 шт. |
| Руководство по эксплуатации (в соответствии с таблицей 3) | 1 экз. |
| Свидетельство о поверке | 1 экз. |
| Комплект принадлежностей | 1 компл. |
| Комплект запасных частей | 1 компл. |
| Методика поверки МП АП-01-2016 | 1 экз. |
| (1) Для МП-Д (2) По заказу | |
Таблица 3
| Модификации манометров | Обозначение руководства по эксплуатации |
| МП-Д-6... МП-Д-16 | АП.047.000.000 РЭ |
| МП-Д-25... МП-Д-160 | |
| МП-6... МП-16 | АП.035.000.000 РЭ |
| МП-25... МП-160 | |
| МП-200... МП-500 | |
| МП-600... МП-1000 | |
| МП-1000... МП-1600 | АП.051.000.000 РЭ |
| МП-1600... МП-2500 |
осуществляется по документу МП АП-01-2016 «Манометры грузопоршневые МП и МГП. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июля 2016 г. Основные средства поверки:
Государственный вторичный эталон-копия единицы давления для области избыточного давления в диапазоне от 0,02 до 100 МПа (ГВЭТ 23-1-2014), диапазон измерений от 0,02 до 100 МПа, среднее квадратическое отклонение результата измерений So = 410 .
Рабочие эталоны избыточного давления манометры грузопоршневые классов точности 0,005; 0,01; 0,02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па».
ГОСТ 8.479-82 «ГСИ. Манометры избыточного давления грузопоршневые. Методы и средства поверки» для манометров классов точности 0,02 и 0,05.
МИ 2429-97 «ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)».
ТУ 4212-007-91357274-2016 «Манометры грузопоршневые МП с верхним пределом измерения до 250 МПа».
