Весы автомобильные электронные АВП-А-СД, 52190-12

Назначение

Весы автомобильные электронные АВП-А-СД (далее - весы) предназначены для измерения массы автотранспортных средств и определения массы грузов, перевозимых автомобильным транспортом, в режиме статического взвешивания и взвешивания в движении.

Описание

В состав каждой модификации весов входит:

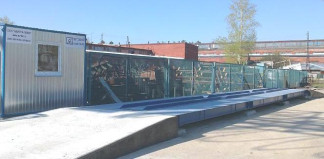

■    грузоприемное устройство (рисунок 1) - металлоконструкция, состоящая из одного или нескольких модулей;

■    весоизмерительное устройство - комплект весоизмерительных датчиков и индикатор / терминал (рисунки 2 и 3).

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающих под действием нагрузок, передающихся от грузоприемного устройства, в электрические аналоговые / цифровые сигналы, величины которых пропорциональны приложенным нагрузкам, с последующей индикацией результатов измерений на индикаторе / терминале.

Весы устанавливаются на недеформируемое основание.

Весы снабжены устройствами:

■    первоначальной установки нуля;

■    полуавтоматической и автоматической установки нуля;

■    слежения за нулем;

■    полуавтоматического и автоматического тарирования.

Г рузоприемное устройство (далее - ГУ) весов является сборным и состоит из модулей, собираемых из левой и правой силовых секций. ГУ может поставляться в комплекте с промежуточным настилом (рисунок 1) или без него.

Весы оснащаются системой стабилизации ГУ в горизонтальной плоскости при движении автотранспорта с помощью безлюфтовых ограничителей (не требующих эксплуатационных регулировок) и/или отбойных упоров во взаимно перпендикулярных направлениях (с регулируемыми зазорами 3.. .5 мм).

Весоизмерительное устройство в зависимости от модификации весов включает в себя комплект датчиков следующих типов:

■    датчик весоизмерительный тензорезисторный C16A (Госреестр № 20784-09, предприятие-изготовитель "Hottinger Baldwin Messtechnik GmbH", Германия);

■    датчик весоизмерительный тензорезисторный C16A, маркировка взрывозащиты 0ExiaIICT4/T6X, (Госреестр № 20784-09, сертификат соответствия взрывозащищенного оборудования № РОСС DE.^05303648, предприятие-изготовитель "Hottinger Baldwin Messtechnik GmbH", Германия);

■    датчик весоизмерительный тензорезисторный RC3 (Госреестр № 50843-12, предприятие-изготовитель "FLINTEC GmbH", Германия);

■    датчик весоизмерительный тензорезисторный RC3, маркировка взрывозащиты 0ExiaIICT6/T5X, (Госреестр № 50843-12, сертификат соответствия взрывозащищенного оборудования № РОСС DE.^05^03335, предприятие-изготовитель "FLINTEC GmbH", Германия);

■    датчик весоизмерительный тензорезисторный C16i (Госреестр № 20784-09, предприятие-изготовитель "Hottinger Baldwin Messtechnik GmbH", Германия);

■    датчик весоизмерительный тензорезисторный RC3D (Госреестр № 50844-12, предприятие-изготовитель "FLINTEC GmbH", Германия);

■    датчик сило- и весоизмерительный тензорезисторный SC (Госреестр № 38955-08, предприятие-изготовитель "Esit Elektronik Sistemler Imalat ve Ticaret Ltd. Sti.", Турция).

Весоизмерительные датчики подключаются к индикатору / терминалу при помощи клеммных коробок, которые размещаются на грузоприемном устройстве весов.

Для работы в условиях низких температур весоизмерительное устройство оснащается системой температурной стабилизации.

Весы подразделяются на два семейства, различающиеся типами индикаторов / терминалов и датчиков. Данные приведены в таблице 1.

Таблица 1

В состав весов семейства I входят индикатор FT-11 (Госреестр № 32775-08, предприятие-изготовитель "FLINTEC GmbH", Германия) или индикатор ВК-2010А (предприятие-изготовитель ООО "Авитек-Плюс", г. Екатеринбург, Российская Федерация), к которым подключаются аналоговые весоизмерительные датчики типа C16A, RC3 или SC. Преобразование аналогового сигнала от датчиков происходит во встроенном аналого-цифровом преобразователе индикатора.

В состав весов семейства II входит терминал FT-11D (Госреестр № 32775-08, предприятие-изготовитель "FLINTEC GmbH", Германия), к которому подключаются цифровые весоизмерительные датчики типа RC3D, или терминал ВК-2010Ц (предприятие-изготовитель

ООО "Авитек-Плюс", г. Екатеринбург, Российская Федерация), к которому подключаются цифровые весоизмерительные датчики типа C16i или RC3D. Цифровые датчики имеют встроенный аналого-цифровой преобразователь, дискретный сигнал от датчиков поступает в терминал.

Индикатор / терминал эксплуатируется в отапливаемом помещении или в специальном шкафу, в условиях положительных температур не ниже плюс 5 °С.

Индикатор / терминал может оснащаться интерфейсами связи (RS-232/422/485, Ethernet и т.п.) с внешними электронными устройствами (например, ЭВМ, принтер, дублирующие табло) для передачи результатов измерений.

Весы могут иметь один или два диапазона / интервала, в каждом из которых число поверочных делений n = 3000, со своей действительной ценой деления d, равной поверочному делению e (d=e).

Знак поверки наносится на корпус индикатора / терминала. Места установки пломб для защиты от несанкционированного доступа показаны на рисунках 4 и 5.

Обозначение средства измерений в документации - весы автомобильные электронные АВП-А-СД-Max-LxB-N-P-I-Ex, где:

АВП-А-СД - тип весов;

Max - максимальная нагрузка, т;

L - длина грузоприемного устройства, м;

B - ширина грузоприемного устройства, м;

N - число модулей грузоприемного устройства, шт.;

P - допустимая нагрузка на ось транспортного средства, т;

I - семейство I или II;

Ex - взрывозащищенное исполнение.

Программное обеспечение

Программное обеспечение (далее - ПО) индикаторов FT-11 и ВК-2010А является метрологически значимым согласно МИ 3286-2010, встроено в аппаратную часть и неизменно в процессе эксплуатации весов.

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010:

-    для индикатора FT-11 - уровень «А»;

-    для индикатора ВК-2010А - уровень «С».

Интерфейс индикаторов FT-11 и ВК-2010А служит для передачи результатов взвешивания на периферийные устройства, выдачи управляющих сигналов на приборы или исполнительные механизмы, является защищенным и непригодным для замены или модификации ПО индикаторов.

Несанкционированная модификация ПО индикатора ВК-2010А проверяется путем сравнения значения контрольной суммы прибора с ее номинальным значением, зафиксированным в настоящем описании типа. Контрольная сумма рассчитывается по всей области памяти исполняемого кода ПО по алгоритму электронной подписи CRC-16.

Регистрация попыток изменения калибровки весов реализована в индикаторах FT-11 и ВК-2010А с помощью несбрасываемого счетчика калибровок, увеличивающимся на единицу каждый раз при попытке изменения метрологически значимых параметров. Показания несбра-сываемого счетчика фиксируются в свидетельстве о поверке и/или паспорте на весы на стадии поверки.

Идентификационные данные ПО и значение контрольной суммы отображаются на дисплее индикатора при включении питания.

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 3, 4.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом и маркировкой офсетным способом на фирменные таблички, закрепленные на корпусе индикатора / терминала.

Комплектность

В комплект поставки любой модификации весов АВП-А-СД входит

1    Г рузоприемное устройство

1 шт.

от 4 до 12 шт.

1 шт. 1 компл.

1 шт. 1 шт. 1 шт.

2    Весоизмерительное устройство, в т.ч.

-    датчики весоизмерительные

-    индикатор / терминал

-    кабели сигнальные и соединительные

3    Эксплуатационная документация, в т.ч.

-    Инструкция по монтажу весов

-    Руководство по эксплуатации весов

-    Руководство по эксплуатации индикатора / терминала

Поверка

Поверка

■    в режиме статического взвешивания - ГОСТ Р 53228-2008;

■    в режиме взвешивания в движении - ГОСТ Р 8.603-2003.

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в пункте 1.7 Руководства по эксплуатации на весы, Часть 1.

Основные средства поверки:

-    для статического взвешивания: гири, соответствующие классам точности М1 по ГОСТ OIML R 111-1-2009;

-    для взвешивания в движении: контрольный автомобиль.

Нормативные и технические документы, устанавливающие требования к весам автомобильным электронным АВП-А-СД

ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

ГОСТ 30414-96 "Весы для взвешивания транспортных средств в движении. Общие технические требования".

ГОСТ 8.021-2005 "Государственная поверочная схема для средств измерений массы". ГОСТ Р 8.603-2003 "Весы для взвешивания автотранспортных средств в движении. Методика поверки".

ТУ 4274-003-45591961-06 "Весы автомобильные АВП-А-СД".

Рекомендации к применению

Осуществление торговли и товарообменных операций.
