Гири классов точности E1, E2, F1, F2, M1, 52196-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Гири классов точности Бь E2, Fb F2, Mi Назначение

Гири классов точности Ei, E2, Fi, F2, M1 (далее - гири) предназначены для воспроизведения единицы массы с нормированной погрешностью и используются в качестве:

-    эталонных гирь для поверки весов;

-    эталонных гирь для поверки или калибровки гирь более низкого класса точности;

-    в качестве рабочих гирь совместно с весами.

Описание

Гири классов точности Ei, E2, Fi, F2, Mi (далее - гири) изготавливают с номинальными значениями массы от 1 мг до 5000 кг.

Все гири с номинальными значениями массы от 1 мг до 500 мг включительно изготовлены из нержавеющей стали. Гири классов точности Ei, E2 изготовлены в виде проволок, а классов точности Fi, F2, M1 - в виде пластин следующей формы:

-    гири с номинальными значениями массы 1 мг, 10 мг, 100 мг - треугольника;

-    гири с номинальными значениями массы 2 мг, 20 мг, 200 мг - квадрата;

-    гирь с номинальными значениями массы 5 мг, 50 мг, 500 мг - многоугольника.

Гири классов точности E1, E2, F1, F2 с номинальными значениями массы от 1 г до 50 кг

включительно имеют цилиндрическую форму с головкой для захвата гирь и выполнены из нержавеющей стали. Гири классов точности E1, E2 выпускают без подгоночной полости, а гири классов точности F1, F2 выпускают как с подгоночной полостью, так и без нее.

Гири с номинальными значениями массы 100, 200, 500, 1000 и 2000 кг включительно классов точности F1 и F2 цилиндрической формы с кольцом для захвата выполнены из нержавеющей стали, с полированной поверхностью. Гири выпускают с подгоночной полостью, которая закрыта шпилькой подъёмного кольца.

Гири с номинальными значениями массы 100, 200, 500, 1000 и 2000 кг включительно классов точности F1 и F2 параллелепипедной формы выполнены из нержавеющей стали, с полированной поверхностью. Гири имеют 4 глухих цилиндрических канала на боковой поверхности для подъёмных штырей. Гири выпускают с подгоночной полостью.

Гири с номинальными значениями массы от 1 г до 50 кг включительно класса точности M1 цилиндрической формы с головкой для захвата выполнены из нержавеющей стали. Гири с номинальными значениями массы от 20 г до 50 кг включительно выпускают с подгоночной полостью.

Гири с номинальными значениями массы от 5 кг до 50 кг включительно класса точности M1 параллелепипедной формы выполнены из чугуна с двухкомпонентным красочным покрытием и имеют рукоятку для захвата гири рукой. Эти гири также выпускаются с подгоночной полостью.

Гири с номинальными значениями массы от 50 кг до 5000 кг включительно класса точности М1 параллелепипедной формы также выполнены из чугуна с двухкомпонентным красочным покрытием, но имеют форму плиты с 4-мя ножками снизу и ответными выемками сверху для штабелирования друг на друга. Гири имеют подгоночную полость и оснащены одной или четырьмя стальными проушинами для подъемных тросов.

Плотность материала для заполнения подгоночной полости гирь классов точности F1 и F2 не отличается от плотности материала гири более чем на 10%. Для гирь класса точности М1 в качестве материала для заполнения подгоночной полости используется стружка черных металлов, техническая дробь из чугуна.

Гири изготавливаются отдельно или в наборах. Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Состав каждой декады соответствует одному из следующих числовых рядов:

(1;1;2;5) • 10n кг; (1;1;1;2;5) • 10n кг; (1;2;2;5) • 10n кг; (1;1;2;2;5) • 10n кг,

где n - целое положительное или отрицательное число, или нуль.

Для отличия в наборах гирь с одинаковыми номинальными значениями массы в проволочных гирях используются дополнительные сегменты, а для гирь цилиндрической формы -одна или две звездочки или точки, нанесенные в центре верхней плоскости. Гири с обозначением Ei, E2, проволочные и пластичные гири не маркируют. Остальные гири маркируются номинальным значением массы.

Гири, используемые в качестве эталонов, классов точности М1 и F2 с подгоночной полостью, после выпуска из производства подлежат клеймению. Поверительное клеймо наносится на уплотнительный диск подгоночной полости. Для гирь без подгоночных полостей по-верительное клеймо наносится на их основание или на футляр, в котором хранятся гири.

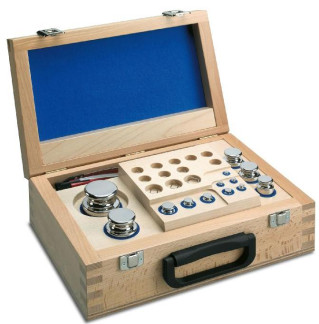

Общий вид гирь приведен на рисунках 1 - 8.

Метрологические и технические характеристики гирь приведены в таблицах 1 - 9.

Таблица 1 — Пределы допускаемых отклонений действительного значения массы гирь от их номинального значения при выпуске из производства и после ремонта_

Таблица 2 — Диапазоны допускаемых значений плотности материала гирь

Таблица 3 — Максимальное значение шероховатости поверхности гирь

Для гирь с номинальной массой более 50 кг, значения шероховатости в два раза превышают значения, указанных в таблице 3.

Таблица 4 — Значения остаточной намагниченности М, выраженные в единицах оста-

точной магнитной индукции /л0М

Таблица 5 — Максимальная магнитная восприимчивость %

Таблица 6 — Габаритные размеры цилиндрических гирь

Таблица 7 — Габаритные размеры чугунных пареллелепипедных гирь класса М1 с номинальной массой от 5 кг до 50 кг.

Таблица 8 — Габаритные размеры чугунных пареллелепипедных гирь с ножками класса М1 с номинальной массой от 50 кг до 5000 кг._

Таблица 9 — Условия эксплуатации

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию и футляр (если входит в комплектность).

Комплектность

Паспорт........................................................................................................................................ 1 экз.

Футляр (для цилиндрических гирь с головкой от 1 г до 50 кг и гирь от 1 мг до 500 мг) ....1 шт.

Захват для гири или гирь в наборе (по отдельному заказу)....................................................1 к-т.

Стропы для подъёма гирь массой от 50 кг до 5000 кг.............................................................1 к-т.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки гирь» ГОСТ OIML R 111-1 - 2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1: Метрологические и технические требования».

Основные средства поверки:

-    эталонные гири E1, E2, F1, F2 по ГОСТ OIML R 111-1 - 2009;

-    компараторы массы в соответствии с ГОСТ 8.021-2005;

-    образцы шероховатости по ГОСТ 9378-1993.

1.    ГОСТ OIML R 111-1 - 2009, «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1: Метрологические и технические требования»

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

3.    Техническая документация фирмы «Mettler-Toledo AG», Швейцария.

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
