| Номер в госреестре | 52198-12 |
| Наименование СИ | Анализаторы давления паров |
| Обозначение типа СИ | MINIVAP VPXpert |
| Изготовитель | "Grabner Instruments Messtechnik GmbH", Австрия |
| Год регистрации | 2012 |
| Срок свидетельства | 27.11.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы давления паров MINIVAP VPXpert (далее - анализаторы) предназначены для измерений абсолютного давления насыщенных паров нефти, маловязких углеводородов, бензина, в том числе бензина с оксигенатами.
Принцип действия анализаторов основан на измерении абсолютного давления насыщенных паров пробы относительно вакуума. Проба автоматически вводится с помощью поршня со встроенным датчиком давления в термостатированную измерительную камеру.
Процесс измерения заключается в следующем. Первоначально происходит промывка измерительной камеры пробой в заданном количестве циклов, затем происходит автоматический отбор пробы в измерительную камеру. Температура в измерительной камере поднимается до заданного значения, поршень поднимается, создавая требуемый объем газовой фазы, затем происходит установление равновесия. Давление паров измеряется встроенным в поршень пьезорезисторным датчиком. При измерениях соотношение объемов пар-жидкость выбирается в соответствии с требованиями выбранного стандартного метода: ГОСТ Р 52340-2005 Нефть. Определение давления паров методом расширения, ASTM D 6377-10 Стандартный метод определения давления сырой нефти VPCRx (метод расширения), ASTM D 6378-10 Стандартный метод определения давления паров (VPX) нефтепродуктов, углеводородов и смесей углеводородов с оксигенатами (метод тройного расширения) или ГОСТ Р ЕН 13016-1-2008 Нефтепродукты жидкие. Часть 1. Определение давления насыщенных паров, содержащих воздух (ASVP).
Конструктивно анализаторы представляют собой полностью автоматизированные приборы, выполненные в виде компактного моноблока. В состав анализатора входят: измерительная камера с поршнем, датчики давления и температуры, термоэлектрический модуль, устройство отбора проб, встроенный контроллер с жидкокристаллическим дисплеем для отображения полученных результатов и кнопок для управления процессами измерений. Температура измерительной камеры регулируется по показаниям датчика температуры.
Анализ выполняется автоматически под управлением встроенного программного обеспечения. Результаты анализа выводятся на жидкокристаллический дисплей анализатора. Программное обеспечение анализатора позволяет вычислять с помощью эмпирических уравнений давление насыщенных паров по Рейду в соответствии с ГОСТ 1756-2000 (ИСО 3007-99) Нефтепродукты. Определение давления насыщенных паров и ASTM D323-08 Стандартный метод определения упругости паров в нефтепродуктах (Метод Рейда), давление паров бензина и бензиновых смесей в соответствии с ASTM D 4953-06 Метод определения давления насыщенных паров бензина и смесей бензина с кислородосодержащими добавками (сухой метод).
Анализаторы оснащены встроенным программным обеспечением MINIVAP VPXPERT, позволяющим осуществлять диагностику технического состояния системы, задавать параметры процесса измерений, сохранять результаты измерений и проводить их архивирование. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Идентификационные данные встроенного программного обеспечения представлены ниже.
Идентификационные данные встроенного программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| VPS-3 Proc | VPS-3 Proc | Version 1.XX | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Фотография внешнего вида анализатора представлена на рисунке 1.
Место нанесения знака поверки (наклейки)

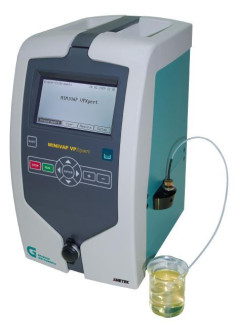

Рисунок 1 - Внешний вид анализаторов давления паров MINIVAP VPXpert Метрологические и технические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон измерений абсолютного давления насыщенных паров, кПа | от 8 до 130 |
| Диапазоны показаний абсолютного давления насыщенных паров, кПа | от 0 до 1000 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления насыщенных паров, % | ± 10 |
| Диапазон показаний температуры, оС | от 0 до 120 |
| Диапазон задания соотношения пар-жидкость - стандартное - допускаемое (в т.ч.для сырой нефти) | 4,0 от 0,1 до 4,0 |
| Питание: - напряжение, В - частота, Гц - потребляемая мощность, Вт | от 90 до 264 от 45 до 63 200 |
| Габаритные размеры, мм, не более | 153x368x277 |
| Масса, кг, не более | 9 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - диапазон атмосферного давления, кПа | от 0 до 50 80 от 84 до 107 |
| Средний срок службы, лет, не менее | 10 |
| Время средней наработки на отказ, ч | 20000 |
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование (код для заказа) | Количество, шт. |
| Анализатор MINIVAP VPXpert | 1 |
| Шприц 10 мл (CCA210-206-00) | 1 |
| Патрубок Люэра для прямого ввода пробы (CCA100-230-00) | 1 |
| Вакуумный шланг 6/4 со стандартной соединительной муфтой (CCA100-411-00) | 1 |
| Контейнер для отходов с крышкой (ССА 210-300-00) | 1 |
| Выпускная труба (CCA210-400-00) | 1 |
| Масло для поршня 100 мл (CCA210-207-00) | 1 |
| Шприц 2 мл (CCA210-420-00) | 1 |
| Шнур электропитания (A1000-999-00) | 1 |
| Кабель для принтера (A1000-110-00) | 1 |
| Компакт-диск - MINIWIN (A1000-140-00) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 62-251-2012) | 1 |
осуществляется по документу МП 62-251-2012 «ГСИ. Анализаторы давления паров MINIVAP VPXpert. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- стандартные образцы утвержденных типов абсолютного давления насыщенных паров нефтепродуктов ГСО 9817-2011 (ДНП-ПА(10), ДНП-ПА(20), ДНП-ПА(30), ДНП-ПА(40), ДНП-ПА(50), ДНП-ПА(100)). Диапазон аттестованных значений абсолютного давления насыщенных паров от 10 кПа до 110 кПа. Диапазон аттестованных значений абсолютного давления насыщенных паров от 10 до 110 кПа. Г раницы относительной погрешности аттестованных значений при Р=0,95 от ±2,5 % до ±4 %.
Методика измерений представлена в руководстве по эксплуатации изготовителя.
Нормативные и технические документы, устанавливающие требования к анализаторам давления паров MINIVAP VPXpert
Технические документация фирмы изготовителя Grabner Instruments Messtechnik GmbH, Австрия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
