| Номер в госреестре | 52199-12 |
| Наименование СИ | Аэрологические радиозонды комплексного зондирования |
| Обозначение типа СИ | АК2М, АК2с |
| Изготовитель | ООО "Аэроприбор", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 24.12.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Аэрологические радиозонды комплексного зондирования АК2М, АК2с предназначены для измерений температуры и относительной влажности окружающего воздуха, преобразования измерительной информации в телеметрический радиосигнал и передачи его для дальнейшей обработки на наземную станцию слежения.
Принцип действия
Электрические сигналы от первичных преобразователей (датчиков) температуры и влажности поступают во вторичный измерительный преобразователь (ВИП) (рисунок 1), который вырабатывает импульсы, частота повторений которых соответствует электрическим сигналам от датчиков. Эти импульсы воздействуют на сверхрегенеративный приёмо-передатчик (СПП) радиозонда, прерывая излучение сверхрегенератора. Образующиеся паузы повторяются с частотой, соответствующей электрическим сигналам от датчиков. Частоты следования пауз регистрируются наземным радиолокационным комплексом. Одновременно передатчик периодически излучает импульсы опорной частоты. Отношение частоты повторения пауз к опорной частоте и определяет значение измеряемых метеорологических параметров.
Аэрологические радиозонды комплексного зондирования АК2М, АК2с являются приборами одноразового действия, которые поднимаются в атмосферу на латексной оболочке, наполненной водородом или гелием.
По запросному сигналу, излучаемому наземной станцией слежения, радиозонд вырабатывает ответный сигнал, что позволяет определять координаты радиозонда.

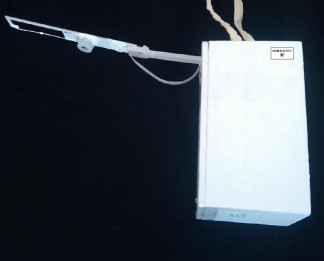

АК2М (рисунок 2) - аэрологический радиозонд комплексного зондирования, изготавливается в прямоугольном литом пенопластовом корпусе, толщиной 10 - 12 мм, применяющий в измерительной схеме радиозонда микроконтроллер и использующий в качестве датчика температуры - терморезистор из следующего ряда: ММТ-1, NTC MFB-5000-3220, СТ3-18, СТ3-19 (или аналогов), а в качестве датчика влажности - емкостной сенсор типа HIH фирмы «Honeywell», Sensera (или аналогов).
АК2с (рисунок 3) - аэрологический радиозонд комплексного зондирования в северном исполнении, изготавливается в цилиндрическом корпусе из пористого пенопласта с толщиной не менее 20 мм, применяющий аналоговую схему измерений и использующий в качестве датчика температуры терморезистор ММТ-1, а в качестве датчика влажности - емкостного сенсора типа HIH фирмы «Honeywell».
Аэрологические радиозонды комплексного зондирования АК2М, АК2с выпускаются в двух исполнениях АК2.. .(А) или АК2.. .(ФР), отличающихся несущими частотами СПП.
Исполнение (А) имеет несущую частоту 1782 МГц и предназначено для использования радиозондов совместно с радиолокационными комплексами, работающими на частоте 1782 МГц.
Исполнение (ФР) имеет несущую частоту 1680 МГц и предназначено для использования радиозондов совместно с радиолокационными комплексами, работающими на частоте 1680 МГц.
Корпус защищает электронные компоненты и батарею питания от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета).
Программное обеспечение, устанавливаемое в АК2М при изготовлении прибора и не
имеющее возможности считывания и модификации, отображено в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| АК2 | Hid_Correct_ Tempr Fix Problem.hex | 1.3.1 | С08ВD6DC | CRC32 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Метрологические и технические характеристики аэрологических радиозондов ком-
плексного зондирования АК2М, АК2с приведены в таблице 2. Таблица 2
| Характеристики | АК2М | АК2с |
| Диапазон измерений температуры окружающего воздуха, °С | от - 90 до + 50 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ± 1,5 | ± 1,8 |
| Характеристики | АК2М | АК2с |
| Диапазон измерений относительной влажности окружающе | от 5 до 98 | |
| го воздуха, % | ||
| Пределы допускаемой абсолютной погрешности измерений | ± 10 | |
| относительной влажности, %ОВ | ||
| Напряжение питания постоянного тока: | ||
| - по цепи 24 В | от 16,5 до 27 | |
| - по цепи 6 В | от 4,5 до 6,7 | |
| Ток потребления, мА, не более: | ||
| - по цепи 24 В | 50 | |
| - по цепи 6 В | 500 | |
| Габаритные размеры, мм, не более | Д х Ш х В | В х 0 |
| 170 х 100 х 100 | 150х145 | |
| Масса, кг, не более | 0,36 | |
| Ресурс работы, ч, не менее | 3 | |
Примечание: Д- длина, Ш - ширина, В - высота, 0 - диаметр;
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации, наклейку на корпусе прибора и этикетки градуировочных коэффициентов датчиков.
Комплект поставки аэрологического радиозонда комплексного зондирования АК2М, АК2с отображен в таблице 3.
Таблица 3
| Наименование | Кол-во, шт./экз. | Примечание |
| ВИП, СПП, антенна, батарея питания в корпусе | 1 | |
| Винт зажим | 1 | Для АК2М |
| Планка держатель | 1 | |
| Датчики температуры и влажности | 1 | |
| Этикетка градуировочных коэффициентов датчиков | 1 | |
| Шнур L = 18 м | 1 | |
| Руководство по эксплуатации | 1 | На партию |
| Методика поверки | 1 | На партию |
| Приемник радиотелеметрического сигнала | 1 | По заказу для проведения поверки |
осуществляется по МП РТ 1788-2012 «Аэрологические радиозонды комплексного зондирования АК2М, АК2с. Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 05.10.12г.
Основные средства поверки приведены в таблице 3. Таблица 3
| Наименование средств измерений и оборудования | Характеристики |
| Термогигрометр ИВА-6 А | Диапазон измерений температуры от 0 до 60 °С, At = 0,5 °С, относительной влажности от 5 до 98 %, Аф = ± 2 % |
| Частотомер Ч3-34А | Диапазон измерений от 10 мкс до 100 с, 5 = 0,05 % |
| Приемник радиотелеметрического сигнала | Частотный диапазон от 1650 МГц до 1820 МГц |
Нормативные и технические документы, устанавливающие требования к аэрологическим радиозондам комплексного зондирования АК2М, АК2с
1 «Аэрологические радиозонды комплексного зондирования АК2М, АК2с. Технические условия» МНЖИ.416123.003 ТУ.
2 ГОСТ Р 52931-2008 «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Осуществление деятельности в области гидрометеорологии.
