| Номер в госреестре | 52200-12 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | ВДЭ |
| Изготовитель | ООО "Мегавес", г.Краснодар |
| Год регистрации | 2012 |
| Срок свидетельства | 24.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозаторы весовые дискретного действия "ВДЭ" (далее - дозатор) предназначены для автоматического дозирования сыпучих или жидких продуктов в тару.
Принцип действия дозаторов основан на преобразовании деформации упругих элементов в параллельно установленных весоизмерительных тензорезисторных датчиках (далее -тензодатчик), возникающей под действием силы тяжести дозируемого продукта, находящегося в грузоприемном устройстве (далее - ГПУ), в аналоговый электрический сигнал пропорциональный массе продукта, и последующего аналого-цифрового преобразования этого сигнала весовым терминалом, с выдачей результата дозирования на индикатор массы дозируемого продукта и на выходные разъемы для связи с внешними устройствами.
Дозаторы состоят из весового устройства, шкафа управления и весового терминала.
Весовое устройство состоит из ГПУ представляющего собой бункер, установленный на опорную раму через один, три или четыре датчика весоизмерительного тензорезисторного (далее - тензодатчик) BSA, BSS или НББ B, фирмы "CAS Corporation Ltd.", Республика Корея, класса С3 (зарегистрированы в Госреестре под № 51261-12), или подвешенный через один, три или четыре датчика весоизмерительного тензорезисторного S-образных SBA (далее - тензодатчик SBA), фирмы "CAS Corporation Ltd.", Республика Корея, класса С3 (зарегистрирован в Госреестре под № 24741-08), к опорной раме (каркасу). В нижней части бункера находится блок-заслонка выгрузки материала с пневматическим, гидравлическим или электрическим приводом. Шкаф управления состоит из пневмооборудования и блока сумматора сигналов тензодатчиков. Управление дозатором осуществляется клавишами на лицевой панели весового терминала и кнопками на верхней крышке выносного шкафа управления.
Модификации дозаторов отличаются диапазонами дозирования, дискретностями отсчета, классами точности по ГОСТ 10223-97, габаритными размерами и массой и диапазоном рабочих температур.
Модификации имеют обозначение "ВДЭ-Н-Т-К-Х-У", где Н - наибольший предел дозирования;
Т - тип дозируемого материала (Ж - жидкость, С - сыпучий);
К - класс точности по ГОСТ 10223-97 - 0,2; 0,5; 1.
Х -применяемый тензодатчик:
- Д1 - комплектация тензодатчиками BSS с диапазоном рабочих температур от минус
20 до плюс 40 оС;
- Д2 - комплектация тензодатчиками BSA с диапазоном рабочих температур от минус
10 до плюс 40 оС;
- Д3 - комплектация тензодатчиками НBS с диапазоном рабочих температур от минус
10 до плюс 40 оС;
- Д3 - комплектация тензодатчиками SBA с диапазоном рабочих температур от минус
10 до плюс 40 оС;
У - количество применяемых тензодатчиков 1, 3, 4.
Степень защиты электрооборудования по ГОСТ 14254-80 не ниже IP54.
Дозатор выполняет следующие функции:
- дозирование в соответствии с установленной массой дозы;
- индикацию действительного значения массы дозы;
- учет количества взвешенных доз;
- хранение информации о суммарной массе дозируемого материала;
- аварийную остановку в случае нарушения режимов работы дозатора.

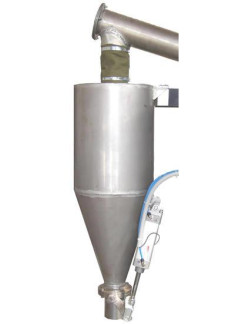

Модификация "ВДЭ-30-Ж", "ВДЭ-30-С", "ВДЭ-60-Ж", "ВДЭ-60-С", "ВДЭ-100-Ж"
Модификация "ВДЭ-200-С", "ВДЭ-300-С", "ВДЭ-400-С", "ВДЭ-500-С", "ВДЭ-600-С", "ВДЭ-700-С", "ВДЭ-800-С", "ВДЭ-1000-С", "ВДЭ-1200-С", "ВДЭ-1500-С", "ВДЭ-3000-С"
Модификация "ВДЭ-100-Ж", "ВДЭ-200-Ж", "ВДЭ-300-Ж", "ВДЭ-400-Ж", "ВДЭ-500-Ж"
Модификация "ВДЭ-600-С", "ВДЭ-1200-С", "ВДЭ-1500-С", "ВДЭ-2000-С", "ВДЭ-2400-С"
Программное обеспечение (ПО) дозатора является встроенным и реализовано в микроконтроллере. Микроконтроллер размещен в весовом терминале. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом весового терминала, который пломбируется.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса весового терминаларавно как и не могут быть изменены параметры работы ПО.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ВДЭ | 54.2 | 1.1 | -* | -* |
| * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования весового терминала | ||||
Защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" в соответствии с МИ 3286-2010.
Наименьшие и наибольшие пределы дозирования, дискретность задания номинальной массы дозы, производительность приведены в таблице 2.
Таблица 2
| Обозначение дозатора | Наибольший предел дозирования (НПД), кг | Наименьший предел дозирования (НмПД), кг | Дискретность задания номинальной массы дозы |
| "ВДЭ-30" | 30 | 0,2 | 10 г |
| "ВДЭ-60" | 60 | 0,4 | 20 г |
| "ВДЭ-100" | 100 | 0,5 | 30 г |
| "ВДЭ-200" | 200 | 1 | 50 г |
| Обозначение дозатора | Наибольший предел дозирования (НПД), кг | Наименьший предел дозирования (НмПД), кг | Дискретность задания номинальной массы дозы |
| "ВДЭ-300" | 300 | 2 | 100 г |
| "ВДЭ-400" | 400 | 4 | 200 г |
| "ВДЭ-500" | 500 | 4 | 200 г |
| "ВДЭ-600" | 600 | 4 | 200 г |
| "ВДЭ-700" | 700 | 4 | 200 г |
| "ВДЭ-800" | 800 | 6 | 300 г |
| "ВДЭ-1000" | 1000 | 10 | 500 г |
| "ВДЭ-1200" | 1200 | 10 | 500 г |
| "ВДЭ-1500" | 1500 | 10 | 500 г |
| "ВДЭ-2000" | 2000 | 20 | 1 кг |
| "ВДЭ-2400" | 2400 | 20 | 1 кг |
| "ВДЭ-3000" | 3000 | 20 | 1 кг |
Класс точности по ГОСТ 10223-97 ........................................................................... (0,2); (0,5); (1).
Пределы допускаемого отклонения действительного значения массы дозы от среднего значения при первичной поверке приведены в таблице 3.
Таблица 3
| Номинальное значение массы дозы, г | Пределы допускаемых отклонений действительных значений массы дозы от среднего значения для дозаторов классов точности | ||
| (0,2) | (0,5) | (1) | |
| До 50 включ. | ±0,9 % | ±2,25 % | ±4,5 % |
| Св. 50 до 100 включ. | ±0,45 г | ±1,12 г | ±2,25 г |
| Св. 100 до 200 включ. | ±0,45 % | ±1,12 % | ±2,25 % |
| Св. 200 до 300 включ. | ±0,9 г | ±2,25 г | ±4,5 г |
| Св. 300 до 500 включ. | ±0,3 % | ±0,75 % | ±1,5 % |
| Св. 500 до 1000 включ. | ±1,5 г | ±3,75 г | ±7,5 г |
| Св. 1000 до 10000 включ. | ±0,15 % | ±0,375 % | ±0,75 % |
| Св. 10000 до 15000 включ. | ±15 г | ±37,5 г | ±75 г |
| Св. 15000 | ±0,1 % | ±0,25 % | ±0,5 % |
| Примечание - Значения в процентах вычисляют от номинального значения массы дозы | |||
Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при поверке или калибровке в эксплуатации должны соответствовать удвоенным значениям согласно таблице 3.
Пределы допускаемых отклонений среднего значения массы дозы от номинального значения при первичной поверке или калибровке и поверке или калибровке в эксплуатации не более 0,5 значений указанных в таблице 3.
Время прогрева, мин, не более...................................................................................................... 10.
Напряжение электропитания от сети переменного тока, частотой (50±1) Гц, В ... от 187 до 242. Условия эксплуатации:
- для грузоприемного устройства:
- температура окружающей среды, °С:
- с тензодатчиками BSS ..................................................от минус 20 до плюс 40;
- с тензодатчиками BSA, KBS и SBA........................... от минус 10 до плюс 40;
- относительная влажность, %, при температуре 35 °С ................................ не более 95,
без конденсации влаги.
- для весового терминала:
- температура окружающей среды, °С ............................................................от 10 до 40;
- относительная влажность, %, при температуре 35 °C................................не более 95,
без конденсации влаги.
| Обозначение дозаторов | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более | Потребляемая мощность, В-А, не более |
| "ВДЭ-30" | 450 | 450 | 800 | 60 | 20 |
| "ВДЭ-60" | 500 | 500 | 1000 | 90 | |
| "ВДЭ-100" | 900 | 900 | 800 | 120 | |
| "ВДЭ-200" | 1100 | 1100 | 1300 | 150 | |
| "ВДЭ-300" | 1100 | 1100 | 1400 | 180 | |
| "ВДЭ-400" | 1100 | 1100 | 1800 | 250 | 25 |
| "ВДЭ-500" | 1100 | 1100 | 1800 | 250 | |
| "ВДЭ-600" | 1300 | 1300 | 1900 | 330 | |
| "ВДЭ-700" | 1300 | 1300 | 2100 | 380 | |
| "ВДЭ-800" | 1300 | 1300 | 2200 | 420 | |
| "ВДЭ-1000" | 1300 | 1300 | 2250 | 500 | |
| "ВДЭ-1200" | 1500 | 1500 | 2300 | 500 | |
| "ВДЭ-1500" | 1500 | 1500 | 2800 | 500 | 30 |
| "ВДЭ-2000" | 1500 | 1500 | 1600 | 520 | |
| "ВДЭ-2400" | 2000 | 2000 | 1600 | 600 | |
| "ВДЭ-3000" | 2500 | 2000 | 1800 | 700 |
Габаритные размеры шкафа управления (длина х ширина х высота), мм ...........600 х 400х 250.
Средний срок службы, лет............................................................................................................. 10.
наносится на руководство по эксплуатации типографским способом и фотохимическим способом на табличку, прикрепленную на грузоприемном устройстве.
Комплектность
Дозатор весовой дискретного действия "ВДЭ" (модификация по заказу) - 1 шт. Руководство по эксплуатации на дозатор - 1 экз.
осуществляется по ГОСТ 8.523-2004 "ГСИ. Дозаторы весовые дискретного действия. Методика поверки".
Основные средства поверки:
- гири эталонные 4-го разряда в соответствии с ГОСТ 8.021-2005;
- весы для статического взвешивания по ГОСТ 53228-2008, с пределами допускаемой погрешности, не превышающими 1/3 пределов допускаемых отклонений среднего значения массы дозы от номинального значения.
изложены в руководстве по эксплуатации "Дозаторы весовые дискретного действия "ВДЭ". Руководство по эксплуатации. 4274-005-15371400-2005 РЭ.
Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия "ВДЭ"
1 ГОСТ 8.021-2005 "ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения массы".
2 ГОСТ 10223-97 "Дозаторы весовые дискретного действия. Общие технические требования".
3 ГОСТ 8.523-2004 "ГСИ. Дозаторы весовые дискретного действия. Методика поверки".
4 Технические условия ТУ 4274-005-92311908-2011 "Дозаторы весовые дискретного действия "ВДЭ"
вне сферы государственного регулирования.
