Аппаратура измерения давления АИД, 52201-12

Назначение

Аппаратура измерения давления АИД (далее - АИД) предназначена для измерений давлений воздушного потока, воспринимаемых приемником воздушных давлений.

Описание

Аппаратура представляет собой четырехканальный измеритель абсолютных давлений с системой последовательного вывода кодовой информации.

Конструктивно АИД представляет собой моноблок, имеющий форму прямоугольного параллепипида, на одной из граней которого размещен фланец размером 150 х 80 х 5 мм для крепления блока в составе оборудования самолета.

Конструкция АИД имеет внутри четыре термокомпенсированных датчика измерений абсолютного давления, вычислительное устройство, устройства приема и преобразования аналоговых данных вместе с 12-разрядным аналого-цифровым преобразователем, устройства вывода кодовой информации. Датчики выполнены на базе тонкостенных цилиндрических резонаторов.

Принцип действия основан на преобразовании давления, поступающего на датчики, в частоту повторения выходных импульсов. Сформированные частотные импульсы поступают на преобразователи частота-код. Для учета влияния температуры и повышения точности измерений с платы датчиков поступают сигналы, характеризующие значения текущей температуры датчиков, необходимые для выполнения температурной компенсации результатов измерений давления. Вычислительное устройство осуществляет расчет давлений по результатам измерений периодов выходных сигналов и температур датчиков давления. В состав вычислительного устройства входит модуль последовательного интерфейса, формирующий поток 32разрядных слов выходной информации, содержащих значение давления, адрес и признак исправности аппаратных средств. Для вывода информации используется передатчик биполярного последовательного кода. Период обновления информации 25 с.

По условиям эксплуатации АИД относится к группе 3.3.3, зона А1 по ГОСТ РВ 20.39.304-98.

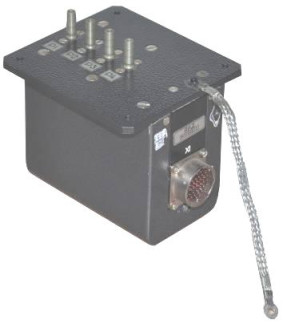

Внешний вид АИД, место пломбирования и обозначение места для наклейки приведены на рисунке 1.

Пломба

Программное обеспечение

Программное обеспечение (ПО) АИД предназначено для организации измерений, вычисления, формирования потоков выходной информации и вывода информации в виде биполярного последовательного кода.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики АИД не выходит за пределы согласованного допуска.

Защита ПО АИД от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Обозначение каналов, диапазоны измерений, пределы допускаемой абсолютной погрешности измерений указаны в таблице 2.

Таблица 2

Напряжение питания от источника постоянного тока, В........................от 21 до 33.

Время готовности к работе,с, не более.........................................................10.

Потребляемая мощность, Вт, не более.........................................................10.

Время непрерывной работы, ч, не менее......................................................12.

Габаритные размеры (длина х ширина х высота), мм, не более..............114 х 100 х 65.

Масса, кг, не более................................................................................0,9.

Рабочие условия эксплуатации:

-    температура окружающей среды, °С........................................от минус 60 до 60;

-    относительная влажность воздуха при 35 °С, %..............................................98.

Знак утверждения типа

Знак утверждения типа наносится методом компьютерной графики с последующим ламинированием и нанесением на лицевую панель, на эксплуатационную документацию - типографским способом.

Комплектность

Комплект поставки включает:

-    аппаратура измерения давления АИД - 1 шт.;

-    комплект эксплуатационной документации - 1 шт.;

-    компакт-диск СБ-R для работы с персональным компьютером во время поверки

- 1 шт.

-    методика поверки 1 шт.

Поверка

осуществляется по документу «Инструкция. Аппаратура измерения давления АИД. Методика поверки ИКЛВ.461340.003 Д52», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28 апреля 2012 г., входящему в комплект поставки.

Основные средства поверки:

-    манометр цифровой прецизионный МЦП-2В (регистрационный № 44442-10), диапазоны измерений: от 0,6 до 40 кПа, от 40 до 135 кПа, от 135 до 280 кПа, пределы допускаемой основной погрешности измерений ± 20 Па в диапазоне измерений от 0,6 до    40 кПа, ±(17,2+0,08-Р изм.) в диапазоне измерений от 40 до 135 кПа, ±(2,8+0,19-Р изм.) в диапазоне измерений от 135 до 280 кПа;

-    источник питания Б5-70 (регистрационный № 11998-01), диапазон установки значений выходного стабилизированного напряжения от 0 до 30 В, пределы допускаемой абсолютной погрешности измерений ±200 мВ.

Сведения о методах измерений

Аппаратура измерения давления АИД. Руководство по эксплуатации ИКЛВ.461340.003 РЭ.

Нормативные и технические документы, устанавливающие требования к аппаратуре измерения давления АИД

ГОСТ РВ 20.39.304-98.

ИКЛВ.461340.003 ТУ. «Аппаратура измерения давления АИД. Технические условия».

Рекомендации к применению

Деятельность в области обороны и безопасности государства, в том числе для контроля воздушного давления на борту самолетов.
