| Номер в госреестре | 52205-12 |
| Наименование СИ | Измерители тока 4-20 мА трехканальные |
| Обозначение типа СИ | ЭнИ-751 |
| Изготовитель | ООО "Энергия-Источник", г.Челябинск |
| Год регистрации | 2012 |
| Срок свидетельства | 26.12.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Измерители тока 4-20 мА трехканальные ЭнИ-751 (далее - ЭнИ-751) предназначены для измерения силы постоянного тока трех различных источников, имеющих диапазон выходных токов в пределах 4-20 мА, преобразования измеряемого значения в цифровой код, передачи цифровых кодов измеренных значений через интерфейс RS-485 по протоколу MODBUS на другое функциональное оборудование и контроля обрыва измерительной токовой петли.
ЭнИ-751 являются многофункциональными микропроцессорными приборами. ЭнИ-751 имеют встроенную гальваническую развязку между входными электрическими цепями и линиями интерфейса RS-485, и источником питания.
Принцип работы ЭнИ-751 основан на преобразовании входных аналоговых сигналов (силы постоянного тока) в цифровые сигналы и передаче их на соответствующие выходы ЭнИ-751 (интерфейс RS-485). Конфигурирование возможно с персонального компьютера (далее - ПК) с помощью программы обмена данными, программируемого логического контроллера ЭнИ-750 или любого другого функционального устройства через интерфейс RS-485 по протоколу MODBUS.

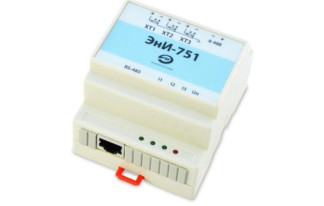

Общий вид ЭнИ-751 представлен на рисунке 1.
Метрологически значимое программное обеспечение (далее - ПО) жёстко зашито в микропроцессор ЭнИ-751 и недоступно пользователю. После записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы.
К метрологически значимому ПО относится программа измерителя ЭнИ-751. Метрологические характеристики ЭнИ-751, указанные в таблице 2, нормированы с учетом метрологически значимого ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентиф икатор ПО | Алгоритм вычисления цифрового идентификатора |
| Программа измерителя ЭнИ-751 | RU.51465965.00751- 0000 | 1.02.0001 | Не используется | Не используется |
В ЭнИ-751 также имеется программа обмена данными. Программа обмена данными предназначена для управления ЭнИ-751 с помощью ПК, когда управление с помощью программируемого логического контроллера ЭнИ-750 невозможно.
Программа обмена данными осуществляет передачу измеренных значений силы тока (4-20 мА) на ПК и передает ЭнИ-751 значения параметров связи. Программа обмена данными ЭнИ-751 не выполняет никаких вычислений и не является метрологически значимой.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - А (в соответствии с МИ 3286-2010). Защита от несанкционированного доступа к ПО и измерительным компонентам ЭнИ-751 обеспечивается нанесением пломбы на корпус ЭнИ-751. Пломба представляет собой саморазрушающуюся наклейку, которая наносится в месте соприкосновения основания и крышки корпуса ЭнИ-751. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Таблица 2 - Метрологические и технические характеристики ЭнИ-751
Метрологические и технические характеристики ЭнИ-751 указаны в таблице 2.
| № п/п | Наименование параметра | Значение параметра |
| 1 | Количество гальванически связанных между собой каналов измерений | 3 |
| 2 | Диапазоны входного унифицированного сигнала силы постоянного тока, мА | От 4 до 20 |
| 3 | Входное сопротивление каждого канала измерений, Ом | 49,9 |
| 4 | Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока от 4 до 20 мА, % от диапазона измерений | ±0,1 |
| 5 | Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур, не более | Пределов допускаемой основной приведенной погрешности |
| 6 | Пределы допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности, не более | Пределов допускаемой основной приведенной погрешности |
| 7 | Диапазон напряжения питания (постоянный ток), В | От 8 до 48 |
| 8 | Потребляемая мощность, Вт, не более | 2 |
| 9 | Габаритные размеры, мм, не более | 70x87x59 |
| 10 | Масса, г, не более | 150 |
| 11 | Средний срок службы, лет | 12 |
| 12 | Время установления рабочего режима, мин, не более | 15 |
Рабочие условия применения:
- температура окружающей среды от минус 10 °С до +50 °С (нормальная температура (23 ± 5) оС);
- влажность 95 % при температуре +35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 кПа до 106,7 кПа.
наносится на титульный лист паспорта, руководства по эксплуатации ЭИ.183.00.000ПС и боковую этикетку ЭнИ-751 типографским способом.
Таблица 3 - Комплект поставки ЭнИ-751
| Обозначение | Наименование или условное обозначение | Кол-во шт. | Примечание |
| 1. ЭИ.183.00.000 | ЭнИ-751 | 1 | |
| 2. ЭИ.183.00.000ПС | Паспорт, руководство по эксплуатации | 1 | |
| 3. ЭИ.183.00.000ДО | Кабель сопряжения | 1 | По отдельному заказу |
осуществляется в соответствии с разделом 9 «Методика поверки» паспорта, руководства по эксплуатации ЭИ.183.00.000ПС, утверждённым ГЦИ СИ ФГУП «ВНИИМС» 30 октября 2012 года.
Перечень основных средств поверки:
калибратор-измеритель ИКСУ-2000 (пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока ±(10-4I +1) мкА).
Метод измерений приведён в паспорте, руководстве по эксплуатации ЭИ.183.00.000ПС.
Нормативные и технические документы, устанавливающие требования к измерителям тока 4-20 мА трехканальным ЭнИ-751
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
ЭИ.183.00.000ТУ «Измерители тока 4-20 мА трехканальные ЭнИ-751. Технические условия»
