| Номер в госреестре | 52206-12 |
| Наименование СИ | Приборы кабельные |
| Обозначение типа СИ | Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem |
| Изготовитель | "Greenlee Textron Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 26.12.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

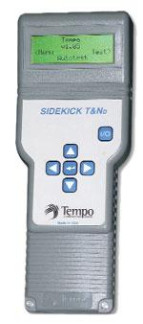

Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem (далее - приборы) предназначены для измерения электрических параметров кабелей связи с металлическими жилами.
Приборы представляют собой портативные приборы. Модели приборов отличаются, в основном, конструкцией и некоторыми техническими характеристиками.
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму. Все модели приборов включают в себя резистивные и емкостные мостовые схемы для измерения сопротивления и емкости, измеритель напряжения постоянного и переменного тока и постоянного тока, все, кроме Sidekick Prem измеряют напряжение электрических сигналов и шума. В приборах осуществляется индикация вычисленной длины расстояния до места обрыва пары металлического кабеля по результатам измерения емкости для заданного типа кабеля. Имеется ряд дополнительных функций: проведение стрессовых испытаний (измерение уровня шума между парами жилы при подаче стрессового тонального сигнала с уровнем 0 дБм между одной из жил и землей), модель Sidekick Plus имеет еще возможности наблюдения рефлектограмм для индикации места неоднородности в кабеле и анализа спектра шума.
| Идентификационные данные | ПО, общего для всех моделей, следующие: | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| boot_img.bin | S1155-0600 | 2.16.3 | 968360BA | CRC-32 |
Приборы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям приборов, включая процессор, защищен конструкцией приборов и путем наклеивания фирменной этикетки. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
| Характеристика | Значение для моделей Sidekick | |||
| T&N | T&ND Plus | SYNC | PREM | |
| Диапазон измерения постоянного напряжения, В Диапазон измерения переменного напряжения, В, частотой, Гц Предел допускаемой абсолютной погрешности измерения напряжения, % | 0 - 300 0 - 300 60 - 5000 ±3 | 0 - 300 0 - 300 до 60 ±3 | 0 - 250 0 - 250 ±3 | 0 - 300 0 - 300 ±3 |
| Диапазон измерения постоянного тока пары жил кабеля (по шлейфу), мА Предел допускаемой абсолютной погрешности измерения тока, мА | 0 - 100 ±2 | 0 - 120 ±3 | ||
| Диапазон измерения сопротивления пары R жил кабеля (по шлейфу), кОм | 0 - 2 | 0 - 1000 | 0 - 30000 | |
| Предел допускаемой абсолютной погрешности измерения сопротивления R, кОм: от 0 до 0,099 от 0,1 до 0,999 от 1 до 1000 от 0 до 2 от 2 до 1000 от 0 до 30000 | ±(0,05R+0,003) | ±(0,03R или 0,01) ±(0,03R или 0,1): ±(0,03R или 1) | ±0,03R или 0,01 | ±0,03 R |
| Диапазон измерения сопротивления изоляции, МОм | 0-20 | 0 - 100 | 0 - 1000 | 0,01 - 1500 |
| Предел допускаемой абсолютной погрешности измерения сопротивления изоляции R^, МОм | ±(0,05 R^ или 0,05) | ±0,10 R^ | ||
| Диапазоны измерения емкости С между жилами пары кабеля, нФ | 0 - 1000 | |||
| Характеристика | Значение для моделей Sidekick | ||||
| T&N | T&ND | Plus | SYNC | PREM | |
| Предел допускаемой абсолютной погрешности измерения, нФ: от 0 до 1,5 от 1,5 до 330 от 330 до 1000 | ±(0,05С или 0,04) ±0,04С ±0,1С | ||||
| Пределы измерения затухания линии при подаче на вход сигнала частотой 1004 Гц Предел допускаемой абсолютной погрешности измерений затухания, дБ | -1 - +15 | -3 - +45 | -1 - +15 | - | |
| ±0,5 | |||||
| Пределы измерения уровня шума в линии (между жилами пары), дБм Пределы измерения уровня шума от источников питания (между одной жилой пары и землей), дБм Предел допускаемой абсолютной погрешности измерений уровня шума, дБ | от минус 90 до минус 15 от минус 50 до +10 ±2 | - | |||
| Общие характеристики | |||||
| Габаритные размеры (ширина хвысотахдлина), мм, не более | 273х108х64 | 280x120 х76 | 224,9х121,9 х48,8 | 228,6х 114,3х61 | |
| Масса, кг, не более | 0,95 | 0,9 | 1,36 | 0,9 | 1,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | -20 - +60 | -0 - +60 10 - 80 | -10 - +50 | -20 - +55 | |
| Условия транспортирования и хранения: - температура окружающей среды, °С - относительная влажность воздуха, % | минус 20 - +60 5 - 90 | ||||
| Питание: - от встроенных щелочных элементов или аккумуляторной батареи (NimH или литиевой) - от сети переменного тока, напряжением, В, частотой, Гц | (100 - 240) ±10 % 50 - 60 | ||||
Знак утверждения типа наносится на заднюю сторону приборов в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
В комплект поставки входят: прибор Sidekick выбранной модели; адаптер для питания от сети переменного тока; соединительные кабели; руководство по эксплуатации; методика поверки.
осуществляется в соответствии с документом МП 52206-12 «Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в сентябре 2012 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-28: U= 0,1 мкВ - 1000 В; ±(0,004 % от U +0,001 % от U); U~ 1 мкВ - 700 В; 0,1 Гц - 100 кГц ±(0,1 % от U +0,015 % от U); I= 1 нА -
2 А; ПГ ±(0,15 % от I+ 0,025 % от 1м);
- магазины сопротивлений: МСР-63: 0,01 Ом - 110 кОм, класс 0,1; Р4007: 0,1 МОм - 1 ГОм, класс 0,1;
- магазин емкостей Р5025: 100 пФ - 100 мкФ, класс 0,1;
- генератор измерительный GF-62: 200 Гц-2,1 МГц, (±2-10-6f ±1) Гц, (минус 61 - +10) дБм; ±0,1 дБ, импеданс: 135, 150, 600 Ом;
Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem. Руководство по эксплуатации»" на русском языке.
Нормативные документы, устанавливающие требования к приборам
Техническая документация фирмы-изготовителя Greenlee Textron Inc., США.
измерения при выполнении работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
