Системы контроля радиационной обстановки автоматизированные (СКРОА) Thermo, 52207-12

Система контроля радиационной обстановки автоматизированная ┌Thermo√ (далее по тексту ╞ СКРОА) предназначена для непрерывного автоматизированного измерения мощности амбиентного эквивалента дозы гамма и нейтронного излучения, мощности экспозиционной дозы гамма и нейтронного излучения, плотностипотока альфа и бета излучения в заданных точках контроля радиационных объектов.

Документы

Описание типа

Карточка СИ

Номер в госреестре	52207-12
Наименование СИ	Системы контроля радиационной обстановки автоматизированные (СКРОА)
Обозначение типа СИ	Thermo
Изготовитель	"Thermo Fisher Scientific Messtechnik GmbH", Германия
Год регистрации	2012
Срок свидетельства	14.11.2022
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Система контроля радиационной обстановки автоматизированная «Thermo» (далее по тексту - СКРОА) предназначена для непрерывного автоматизированного измерения мощности амбиентного эквивалента дозы гамма и нейтронного излучения, мощности экспозицион -ной дозы гамма и нейтронного излучения, плотности потока альфа и бета излучения в заданных точках контроля радиационных объектов.

Описание

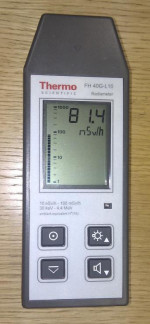

Конструктивно СКРОА состоит из автономно питаемых стационарного блока мониторинга FHT 6020 и портативного блока мониторинга FH 40G с внешними детекторами, обеспечивающими измерение мощности экспозиционной дозы (МЭД), мощности амбиентного эквивалента дозы (МАЭД) гамма и нейтронного излучения, плотности потока альфа-, бета- частиц в заданных точках контроля радиационных объектов. К одному блоку FHT 6020 может быть подключено два стандартных детектора и до 16 интеллектуальных детекторов с отображением результатов измерений на жидкокристаллическом индикаторе (ЖКИ). К одному портативному блоку FH 40G может быть подключен один стандартный или интеллектуальный детектор.

Функционально СКРОА представляет собой набор измерительных каналов, образованных системой связи с центральным постом (ЦП), обеспечивающей передачу данных между стационарными FHT 6020 и портативными FH 40G блоками мониторинга и ЦП.

Связь между блоками FHT 6020, FH 40G и ЦП осуществляется посредством проводной связи через интерфейсы USB, RS 232 и/или RS 485, с помощью радиомодемов, сети WiFi или мобильной связи GSM.

Контроль за радиационной обстановкой осуществляется оператором с ЦП. Для локальной визуализации значений МЭД, МАЭД, плотности потока альфа- , бета- частиц используется ЖКИ блоков FHT 6020 и FH 40G. Каждый блок FHT 6020 может быть снабжен системой звуковой и световой сигнализации типа 6025N превышения пороговых уровней МЭД, МАЭД, плотности потока альфа- , бета- частиц.

Программное обеспечение

Контроль за радиационной обстановкой осуществляется с помощью программного обеспечения (ПО) верхнего уровня ViewPoint, размещенного на ПЭВМ-сервере ЦП, предназначенного для сбора, обработки и хранения информации, а также ПО NetView (Netview Multi-Purpose Data Collection Program) для наблюдения за превышением и визуализации значений измеряемых параметров, ПО "FHT6020.exe" и “FH40.exe” с драйверами передачи данных от стационарных и портативных блоков мониторинга.

Диапазон регистрируемой энергии гамма- излучения от 30 кэВ до 44 МэВ

Диапазон измерений мощности амбиентного эквивалента дозы

H*(10) гамма- излучения от 100 нЗв/ч до 100 Зв/ч

Диапазон измерений мощности экспозиционной дозы гамма и

„ от 100 нЗв/ч до 100 Зв/ч

нейтронного излучения

Диапазон регистрируемой энергии нейтронного излучения 0,025 эВ - 5 ГэВ

Диапазон измерений мощности амбиентного эквивалента дозы

H*(10) нейтронного излучения от 100 нЗв/ч до 100 мЗв/ч

Диапазон измерений плотности потока альфа- и бета- излучения от 0,01 до 2-105 имп./с

Пределы допускаемой основной относительной погрешности

измерений плотности потока альфа- и бета- излучения ± 20 %

Таблица 1 - Диапазон измерений МЭД (МАЭД) гамма- или нейтронного излучения

Обозначение применяе	Диапазон измерений МЭД (МАЭД) гамма- или нейтронного излу
мого детектора	чения
FHZ 302	от 1 мкЗв/ч до 1 Зв/ч
FHZ 312	от 100 мкЗв/ч до 100 Зв/ч
FHZ 612	от 0,1 мкЗв/ч до 10 Зв/ч
FHZ 612 B	от 0,1 мкЗв/ч до 10 Зв/ч
FHZ 612 SI-10	от 0,1 мкЗв/ч до 10 Зв/ч
FHZ 632 L	от 100 нЗв/ч до 100 мкЗв/ч
FHZ 632 L-10	от 100 нЗв/ч до 100 мЗв/ч
FHZ 672 E	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHZ 672 E-10	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHZ 672-2	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHZ 502 E	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHZ 502 P	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHZ 503 E	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHZ 512	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHZ 512 A	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHZ 512 BGO	от 0,1 мкЗв/ч до 100 мкЗв/ч
FHT 762 (WENDI-2)	от 100 нЗв/ч до 10 мЗв/ч
FHT 192	от 100 нЗв/ч до 1 Зв/ч
FHZ 621 G-L	от 100 нЗв/ч до 100 мЗв/ч
FHZ 691-10	от 100 нЗв/ч до 500 мкЗв/ч
FHZ 691-10	от 500 мкЗв/ч до 10 Зв/ч

Таблица 2 - Основная относительная погрешность измерений МЭД (МАЭД) гамма- или нейтронного излучения при Р=0,95_

Обозначение применяемого детектора	Основная относительная погрешность измерений МЭД (МАЭД) гамма- или нейтронного излучения при Р=0,95, не более
FHZ 302	± (20 +3/Н) %
FHZ 312	± (20 +3/Н) %
FHZ 612	± (15 +3/Н) %
FHZ 612 B	± (15 +3/Н) %
FHZ 612 SI-10	± (15 +3/Н) %
FHZ 632 L	± (20 +3/Н) %
FHZ 632 L-10	± (20 +3/Н) %
FHZ 672 E	± (12 + 3/Н) %
FHZ 672 E-10	± (12 + 3/Н) %
FHZ 672-2	± (12 + 3/Н) %
FHZ 502 E	± (20 +3/Н) %
FHZ 502 P	± (20 +3/Н) %
FHZ 503 E	± (20 +3/Н) %
FHZ 512	± (20 +3/Н) %
FHZ 512 A	± (20 +3/Н) %
FHZ 512 BGO	± (20 +3/Н) %

Обозначение применяемого детектора	Основная относительная погрешность измерений МЭД (МАЭД) гамма- или нейтронного излучения при Р=0,95, не более
FHT 762 (WENDI-2)	± (25 + 3/Н) %
FHT 192	± (25 +3/Н) %
FHZ 621 G-L	± (20 +3/Н) %
FHZ 691-10	± (20 +3/Н) %

Таблица 3 - Дополнительная относительная погрешность измерений МЭД (МАЭД) в условиях повышенной (пониженной) температуры воздуха относительно показаний в нормальных условиях при Р=0,95_

Обозначение применяемого детектора	Дополнительная относительная погрешность измерений МЭД (МАЭД) гамма- или нейтронного излучения при Р=0,95, не более
FHZ 302	± 10%
FHZ 312	± 10 %
FHZ 612	± 10 %
FHZ 612 B	± 10 %
FHZ 612 SI-10	± 10 %
FHZ 632 L	± 10 %
FHZ 632 L-10	± 10 %
FHZ 672 E	± 10 %
FHZ 672 E-10	± 10 %
FHZ 672-2	± 10 %
FHZ 502 E	± 10 %
FHZ 502 P	± 10%
FHZ 503 E	± 10 %
FHZ 512	± 10 %
FHZ 512 A	± 10 %
FHZ 512 BGO	± 10 %
FHT 762 (WENDI-2)	± 10 %
FHT 192	± 10 %
FHZ 621 G-L	± 10 %
FHZ 691-10	± 10 %

Таблица 4 - Диапазон измерений плотности потока альфа- и бета- излучения

Обозначение применяемого детектора	Диапазон измерений плотности потока альфа- и бета- излучения, имп./с
FHZ 732	0,01 - 100 000
FHZ 732 GM	0,01 - 150 000
FHZ 382	0,01 - 100 000
FHZ 742	0,01 - 200 000
FHZ 742 BP17B-F	0,01 - 200 000
FHZ 742 BP17B-H	0,01 - 200 000
FHZ 752 SH-2	0,01 - 100 000
FHZ 752 EH-2	0,01 - 100 000
FHZ 772 H-2	0,01 - 100 000

Время установления рабочего режима СКРОА не более 1 мин

Время непрерывной работы от сети переменного тока не ограничено

Идентификационное наименование ПО

Наименование ПО

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

1) ПО верхнего уровня;

2) ПО для мониторинга радиационной обстановки;

3) коммуникационное ПО для блока FHT 6020;

4) коммуникационное ПО для блока FH 40G

ViewPoint

NetView

FHT6020.exe

FH40.exe

Оценка влияния ПО на метрологические характеристики выполнена анализом данных прямого сравнения результатов измерений со значениями, воспроизведенными с помощью эталонных средств измерений.

Защита ПО от непреднамеренных и преднамеренных изменений имеет уровень «А» по МИ 3286-2010.

Таблица 6 - Габаритные размеры и масса технических средств СКРОА

Обозначение применяемого блока	Габаритные размеры, мм, не более		Масса, кг, не более
FHT 6020	длина х ширина х высота	330x225x100	1,0
FH 40G	длина х ширина х высота	195x73x42	0,4
FHT 6025 N	длина х ширина х высота	330x225x100	1,0
FHZ 302	диаметр х длина	045x184	0,5
FHZ 312	диаметр х длина	045x184	0,5
FHZ 612	диаметр х длина	034x200	0,2
FHZ 612 B	диаметр х длина	034x200	0,2
FHZ 612 SI-10	диаметр х длина	034x200	0,2
FHZ 632 L	диаметр х длина	035x162	0,2
FHZ 632 L-10	диаметр х длина	035x162	0,2
FHZ 672 E	диаметр х длина	080x450	1,5
FHZ 672 E-10	диаметр х длина	0110x41	4,1
FHZ 672-2	длина х ширина х высота	45x45x250	2,5
FHZ 502 E	диаметр х длина	066x345	2,0
FHZ 502 P	диаметр х длина	066x345	2,0
FHZ 503 E	диаметр х длина	0110x410	2,0
FHZ 512	диаметр х длина	040x310	0,5
FHZ 512 A	диаметр х длина	040x310	0,5
FHZ 512 BGO	диаметр х длина	040x310	0,5
FHZ 732	диаметр х длина	044x30	0,32
FHZ 732 GM	диаметр х длина	044x30	0,68
FHZ 382	длина х ширина х высота	310x156x84	1,2
FHZ 742	длина х ширина х высота	286x70x83	0,6
FHZ 742 BP17B-F	длина х ширина х высота	341x241x840	3,3

Обозначение применяемого блока	Габаритные размеры, мм, не более		Масса, кг, не более
FHZ 742 BP17B-H	длина х ширина х высота	341x241x840	3,3
FHT 762 (WENDI-2)	диаметр х длина	0230x340	13,5
FHZ 752 SH-2	диаметр х длина	050x385	0,8
FHZ 752 EH-2	диаметр х длина	050x385	2,6
FHZ 772 H-2	диаметр х длина	0208 x 500	6,5
FHT 192	диаметр х длина	0208x518	3,5
FHZ 621 G-L	диаметр х длина	065x340	1,0
FHZ 691-10	диаметр х длина	065x340	1,0

Влажность окружающего воздуха от 40 до 80 %

Атмосферное давление от 91,3 до 111,3 кПа

Температура окружающего воздуха для блоков детектирования от минус 40 до плюс 50 °С

Средняя наработка на отказ, не менее 8500 ч

Средний срок службы (при условии замены узлов,

выработавших свой ресурс), не менее 5 лет

Знак утверждения типа

Знак утверждения типа наносят на заглавный лист паспорта и руководства по эксплуатации СКРОА типографским способом и на лицевую сторону блоков мониторинга FHT 6020, FH 40G - фотоспособом.

Комплектность

Комплектность СКРОА соответствует указанной в таблице 7. Таблица 7

Наименование	Обозначение	Кол-во	Примечание
Блок мониторинга стационарный	FHT 6020	1 шт.	Указано минимальное количество. Зависит от количества детекторов, показания которых необходимо контролировать на месте
Блок мониторинга портативный	FH 40G	1 шт.	Указано минимальное количество. Зависит от количества детекторов, которые должны работать в портативном режиме
Блок сигнализации	FHT 6025 N	1 шт.	Количество зависит от количества помещений, в которых требуется сигнализация
Детектор средней МЭД гамма-излучения для подводных измерений	FHZ 302	1 шт.	*
Детектор высокой МЭД дозы гамма- излучения для подводных измерений	FHZ 312	1 шт.	*
Широкодиапазонный детектор МЭД гамма-излучения	FHZ 612	1 шт.	*
Широкодиапазонный детектор МЭД гамма- и бета- излучения	FHZ 612 B	1 шт.	*
Широкодиапазонный детектор МАЭД H*(10) гамма- излучения	FHZ 612 SI-10	1 шт.	*

Наименование	Обозначение	Кол-во	Примечание
Пропорциональный счетчик для измерения МЭД гамма- излучения	FHZ 632 L	1 шт.	*
Пропорциональный счетчик для измерения МАЭД H*(10) гамма- излучения	FHZ 632 L-10	1 шт.	*
Высокочувствительный сцинтилляцион-ный детектор для измерения МЭД гамма-излучения	FHZ 672 E	1 шт.	*
Высокочувствительный сцинтилляцион-ный детектор для измерения МАЭД H*(10) гамма- излучения	FHZ 672 E-10	1 шт.	*
Сверхвысокочувствительный сцинтилля-ционный детектор для измерения МЭД гамма- излучения	FHZ 672-2	1 шт.	*
Сцинтилляционный детектор NaI 5*5 см для измерения МЭД гамма- излучения в алюминиевом корпусе	FHZ 502 E	1 шт.	*
Сцинтилляционный детектор NaI 5*5 см для измерения МЭД гамма- излучения в пластиковом корпусе	FHZ 502 P	1 шт.	*
Высокочувствительный сцинтилляцион-ный детектор NaI 7,5 *7,5 см для измерения МЭД гамма- излучения	FHZ 503 E	1 шт.	*
Сцинтилляционный детектор NaI 2,5 *2,5 см для измерения МЭД гамма- излучения	FHZ 512	1 шт.	*
Сцинтилляционный детектор NaI 3,8 *3,8 см для измерения МЭД гамма- излучения	FHZ 512 A	1 шт.	*
Высокочувствительный сцинтилляцион-ный детектор BGO 2,5 *2,5 см для измерения МЭД гамма- излучения	FHZ 512 BGO	1 шт.	*
Пропорциональный счетчик для измерения плотности потока альфа- и бета-излучения	FHZ 732	1 шт.	*
Счетчик Гейгера-Мюллера для измерения плотности потока альфа- и бета- излучения	FHZ 732 GM	1 шт.	*
Сцинтилляционный детектор 100 см для измерения плотности потока альфа- и бета- излучения	FHZ 382	1 шт.	*
Сцинтилляционный детектор 125 см2 для измерения плотности потока альфа- и бета- излучения	FHZ 742	1 шт.	*
Сцинтилляционный детектор 600 см для измерения плотности потока альфа- и бета- излучения с целью обнаружения поверхностных радиоактивных загрязнений в помещениях на полу	FHZ 742 BP17B-F	1 шт.	*
Сцинтилляционный детектор 600 см2 для измерения плотности потока альфа- и бета- излучения с целью обнаружения поверхностных радиоактивных загрязнений в помещениях на стенах	FHZ 742 BP17B-H	1 шт.	*

Наименование	Обозначение	Кол-во	Примечание
Широкодиапазонный детектор для измерения МЭД нейтронного излучения	FHT 762 (WENDI-2)	1 шт.	*
Пропорциональный счетчик 1 для поиска источников нейтронного излучения	FHZ 752 SH-2	1 шт.	*
Пропорциональный счетчик 2 для поиска источников нейтронного излучения	FHZ 752 EH-2	1 шт.	*
Пропорциональный детектор для измерения нейтронного излучения	FHZ 772 H-2	1 шт.	*
Ионизационная камера для измерения МЭДЭ и МАЭД гамма- излучения	FHT 192	1 шт.	*
Интеллектуальный детектор МЭД гамма-излучения	FHZ 621 G-L	1 шт.	*
Интеллектуальный детектор МАЭД гамма- излучения	FHZ 691-10	1 шт.	*
ПО верхнего уровня	ViewPoint	1 шт.
ПО для мониторинга радиационной обстановки	NetView	1 шт.
Коммуникационное ПО для FHT 6020	"FHT6020.exe" 5	1 шт.
Коммуникационное ПО для FH 40G	“FH40.exe”,	1 шт.
Система контроля радиационной обстановки автоматизированная «Thermo». Руководство по эксплуатации	СКРОА РЭ	1 шт.
Система контроля радиационной обстановки автоматизированная «Thermo». Паспорт	СКРОА ПС	1 шт.
Методика поверки системы контроля радиационной обстановки автоматизированной (СКРОА) «Thermo»	_	1 шт.
* - количество детекторов по требованию заказчика

Поверка

осуществляется в соответствии с документом МП 52207-12 «Методика поверки системы контроля радиационной обстановки автоматизированной (СКРОА) «Thermo», утвержденным руководителем ГЦИ СИ ФГУП «РФЯЦ-ВНИИТФ им. академ. Е.И. Забабахина» 18.04.2012 г. Основные средства поверки указаны в таблице 8.

Таблица 8

Наименование и тип	Технические и метрологические характеристики
Установка поверочная ВУ-01«Эталон-2М» с комплектом изотопных источников Cs-137, Со-60. Эталонный дозиметр ДКС-АТ5350/1 первого разряда	Пределы погрешности измерений экспозиционной дозы, мощности экспозиционной дозы гамма излучения ± 4 %.
Установка поверочная УКПН-1М в комплекте с источником нейтронов ИБН-25.	Относительная погрешность воспроизведения плотности потока нейтронов ± 8 %. Относительная погрешность воспроизведения мощности амбиентного эквивалента дозы нейтронного излучения ± 9 %.
Комплект эталонных источников альфа излучения второго разряда на основе изотопа Pu-239.	Внешнее излучение от 0,01 до 2-105 имп./с Относительная погрешность ± 6 %.

Наименование и тип	Технические и метрологические характеристики
Комплект эталонных источников бета излучения второго разряда на основе изотопа Sr-90 (Y-90).	Внешнее излучение от 0,01 до 2-105 имп./с Относительная погрешность ± 6 %.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации на СКРОА «Система контроля радиационной обстановки автоматизированная «Thermo». Руководство по эксплуатации. СКРОА РЭ».

Нормативные и технические документы

1. ГОСТ 8.070-96. ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.

2. Методика поверки системы контроля радиационной обстановки автоматизированной (СКРОА) «Thermo».

3. Система контроля радиационной обстановки автоматизированная (СКРОА) «Thermo». Руководство по эксплуатации. СКРОА РЭ.

Зарегистрировано поверок	2
Поверителей	1
Актуальность данных	18.11.2024
