| Номер в госреестре | 52210-12 |
| Наименование СИ | Системы измерений количества информации |
| Обозначение типа СИ | UGW9811 |
| Изготовитель | "Huawei Technologies Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Системы измерений количества информации UGW9811 предназначены для измерений количества информации с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Система измерений количества информации UGW9811 является функциональной системой, входящей в состав оборудования UGW9811 производства Huawei Technologies Co., Ltd.,КНР, выполняющего функции передачи данных оконечно-транзитного узла связи сетей подвижной радиотелефонной связи стандартов UMTS и GSM 900/180 и оборудования коммутации сетей подвижной радиотелефонной связи стандарта LTE, реализующей следующие функции: измерение количества информации; сбор, сортировка, запись, хранение учетной информации; анализ запросов и сортировка по категориям сервисов, статистическая обработка данных о сервисах, длительности сеансов и количестве информации; передача учетной информации в автоматическую систему расчетов и на внешний носитель.
Принцип действия систем измерений количества информации UGW9811 основан на регистрации IP-адреса абонента и измерении количества переданной информации.
Система измерений количества информации UGW9811 является частью конструкции комплекса оборудования UGW9811, который размещается в защищенном от несанкционированного доступа шкафу, на который наносятся оттиск клейма и размещается наклейка.

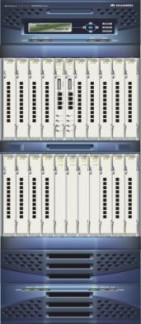

Внешний вид системы измерений количества информации UGW9811 приведен на рисунке 1.
Рисунок 1 - Общий вид системы измерений количества информации UGW9811
Программное обеспечение (ПО) «GPRS Gateway Service Node (GGSN), serving gateway (S-GW), PDN gateway (P-GW)», идентификационное наименование «UGW9811», версия ПО V900 - содержит метрологически значимую часть, используемую для измерения количества информации, сбора учетных данных и данных о сервисах, их сортировки и статистической обработки.
Идентификационные данные ПО приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.
Исполнительная характеристика составляет 15.
| Наименование ПО | Иденти-фикацион-ное на-именование ПО | Номер версии (иден-тификаци-онный код) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| GPRS Gateway Service Node (GGSN), serving gateway (S-GW), PDN gateway (P-GW) | UGW9811 | V900 | Определяется на стадии первичной поверки по команде ESN | Состоит из уникальных кодов конкретного комплекса оборудования, системы измерений длительности соединений UGW9811, наименования и версии ПО, региона применения, оператора, применяющего комплекс оборудования UGW9811 |
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование параметра или характеристики | Значение |
| Диапазон измерений количества информации (для большого количества информации измеряется количество информации 10 Мбайт, результаты - CDR-файлы - «сшиваются» в один файл), байт | от 10 до 65535000 |
| Пределы допускаемой абсолютной погрешности измерений количества информации, байт | ± 1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа | от 15 до 35 от 45 до 75 от 86 до 106 |
Требования к таким характеристикам, как габаритные размеры, масса, напряжение питания и потребляемая мощность отсутствуют, так как система измерений количества информации UGW9811 является функциональной частью комплекса оборудования UGW9811.
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на средство измерений в виде наклейки на шкаф, в котором размещается оборудование UGW9811, на середине правой боковой панели.
Комплект поставки включает.
Система измерений количества информации UGW9811 в составе комплекса оборудования UGW9811 производства фирмы Huawei Technologies Co., Ltd. - 1 шт.
Системы измерений количества информации UGW9811. Руководство по эксплуатации. 5295-012-7722634182-2012РЭ - 1 шт.
Инструкция. Системы измерений количества информации UGW9811. Методика поверки. 5295-012-7722634182-2012МП - 1 шт.
осуществляется по документу «Инструкция. Системы измерений количества информации UGW9811. Методика поверки». 5295-012-7722634182-2012МП, утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.
Основное средство поверки: формирователь IP - соединений «Амулет-М» (Рег. № 43833-10), диапазон формирования и измерений длительности соединений от 1 до 3500 с, пределы допускаемой основной погрешности измерений ±0,25 с, диапазон формирования и измерений количества информации от 10 байт до 10 Мбайт; пределы допускаемой основной абсолютной погрешности формирования и измерений количества информации ± 1 байт.
Сведения о методах измерений изложены в руководстве по эксплуатации «Системы измерений количества информации UGW9811. Руководство по эксплуатации. 5295-0127722634182-2012 РЭ».
Нормативные документы, устанавливающие требования к системам измерений количества информации UGW9811
Правила оказания услуг подвижной связи, утвержденные Постановлением Правительства Российской Федерации от 25 мая 2005 г. № 328.
Учет объема оказанных услуг электросвязи операторами связи.
| Зарегистрировано поверок | 37 |
| Поверителей | 6 |
| Актуальность данных | 18.09.2024 |
