| Номер в госреестре | 52219-12 |
| Наименование СИ | Система измерительная - сеть опорная базисная активная |
| Обозначение типа СИ | СТП МОБТИ |
| Изготовитель | ГУП Московской области "Московское областное бюро технической инвентаризации" (МОБТИ), г.Люберцы |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Система измерительная - сеть опорная базисная активная «СТП МОБТИ» (далее по тексту - система) предназначена для измерений, закрепления на местности, хранения и передачи с заданной точностью координатной основы - геоцентрической и локальной систем координат и длин базисов на территории Московской области.
Система представляет собой совокупность распределенных по территории Московской области опорных базисных пунктов, оснащенных непрерывно действующими приемниками сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS и вычислительного центра (ВЦ), соединенного с опорными базисными пунктами проводными и/или беспроводными каналами связи.
Принцип действия системы основан на использовании метода относительного позиционирования по ГОСТ Р 53606-2009. Опорные базисные пункты производят непрерывный прием навигационных сигналов глобальных навигационных спутниковых систем, измерений их параметров, первичную обработку с использованием встроенного программного обеспечения и запись результатов, которые по каналам связи передаются в вычислительный центр системы. Вычислительный центр по результатам измерений опорных станций с помощью специального программного обеспечения определяет в режиме постобработки точные координаты пунктов системы в заданной системе координат и значения длин базисов между пунктами.
ГНСС-приемник пользователя, находящегося на пункте в зоне действия системы, определяет в автономном режиме приближенные значения координат своего местоположения, передает их посредством сети Internet либо по GSM-каналам в ВЦ. ВЦ на основе фиксированных и измеренных (текущих) координат ближайших к пользователю опорных станций системы формирует дифференциальные поправки и по запросу передает эти поправки на приемник пользователя. Приемник пользователя получает корректирующую информацию, отнесенную к пункту его установки, и, используя результаты своих измерений и полученную из вычислительного центра корректирующую информацию, вычисляет координаты с учетом поправок.
В состав системы входят:
- пятнадцать опорных пунктов на территории Московской области (Мытищи, Одинцово, Климовск, Орехово-Зуево, Сергиев-Посад, Шатура, Луховицы, Серябрянные Пруды, Кашира, Серпухов, Верея, Волоколамск, Клин, Талдом и Воскресенск), расположенных в филиалах ГУП МО «МОБТИ»;
- пятнадцать приемников сигналов ГНСС - аппаратуры геодезической спутниковой Leica GRX1200+GNSS (федеральный регистрационный номер 40888-09), из них шесть составляют комплект эталонный приемников сигналов глобальных навигационных спутниковых систем (ГНСС) GRX1200+GNSS-E1 (далее по тексту - комплект), предназначенный для поверки системы;
- ВЦ, расположенного по адресу: Московская обл., Красногорский р-н, 26-й км автодороги «Балтия» (Новорижское ш.), Бизнес центр «Рига Лэнд», корп.Б, подъезд 2;

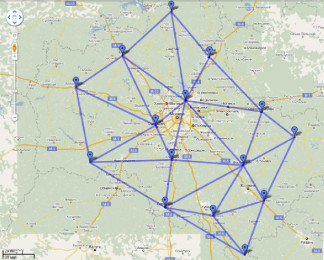

На рисунке 1 показана схема расположения опорных базисных пунктов системы.
Программное обеспечение (ПО) составляет пакет программ Leica GNSS Spider и Leica GeoOffice. ПО выполняет функции вычислительного центра системы; поддерживает стандартные форматы выходных потоков RTCM 3 и RTCM SC-104, а также форматы Leica: CMR, CMR+ и CMRx; вырабатывает дифференциальные поправки, необходимые для определения местоположения пользователя при проведении измерений на территории Москвы и Московской области. Сетевые модули поддерживают пользователей системы. Формирование потоков данных осуществляется в форматах RTCM и CMR. Преобразование асинхронных последовательных потоков данных в потоки протокола TCP/IP может производиться как на опорных станциях с использованием преобразователей Com-Server, так и в ВЦ с помощью сетевых маршрутизаторов. Измерительная информация с опорных станций системы сохраняется в файлах форматов RINEX.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 1 | 2 | 3 | 4 | 5 |
| GNSS Spider | GNSS Spider\Spider.exe GNSS | версия 3.2.6 сборка 3240 35681 | 6B45D4F0 | CRC32 |
| Spidеr\SpiderServer.exe | CB2262B7 | |||
| Spider\NetworkServer.exe | 69408A31 |
| 1 | 2 | 3 | 4 | 5 |
| GNSS Spider | GNSS Spi- der\SpiderServiceMgr.exe | 18A8C329 | ||
| Leica GeoOffice | Leica Geosystems\Leica Geo Office 8.0\Bin\LGO.exe | версия 8,0,0,0 сборка 10061 | 73B66BEA | CRC32 |
Метрологические и технические характеристики системы приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Количество опорных базисных пунктов, шт. | 15 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения приращений координат в режиме постобработки, А, мм: - в плане - по высоте | ±30 ± 60 |
| Среднее квадратическое отклонение плановых координат определяемых точек в режиме RTK в поддерживаемых системах координат, мм, не более | 50 |
наносится предприятием-владельцем на Руководство по эксплуатации типографским способом.
Комплект поставки системы приведен в таблице 3 Таблица 3
| Наименование | Количество |
| Количество опорных базисных пунктов системы | 15 |
| Оборудование опорных базисных пунктов: | |
| - аппаратура геодезическая спутниковая Leica GRX1200+GNSS (регист- | |
| рационный номер 40888-09) | 9 шт. |
| - комплект эталонный приемников сигналов ГНСС GRX1200+GNSS-E1 | |
| (регистрационный номер 50986-12) | 1 компл. |
| - антенна Leica AX1203+ GNSS | 15 шт. |
| - устройство молниезащиты | 15 шт. |
| - кабель антенный коаксиальный (30 м) | 15 шт. |
| - кабель электропитания к опорной станции | 15 шт. |
| - кабель Ethernet | 15 шт. |
| - кронштейн для крепления GNSS-антенны | 15 шт. |
| - шкаф монтажный TWC-06-5350 | 15 шт. |
| Оборудование вычислительного центра ВЦ: | |
| - сервер S1 | 1 шт. |
| - сервер S2 | 1 шт. |
| - компьютер РС1 | 1 шт. |
| - источник бесперебойного питания | 1 шт. |
| - коммутатор D-Link | 1 шт. |
| - шкаф-стойка ZPAS 19" | 1 шт. |
| -рабочая станция - компьютер для постобработки данных | 1 шт. |
| Пакет программ Leica GNSS Spider и Leica GeoOffice | 1 экз. |
| Система измерительная - сеть опорная базисная активная «СТП МОБТИ». | 1 экз. |
| Руководство по эксплуатации | |
| Система измерительная - сеть опорная базисная активная «СТП МОБТИ». | 1 экз. |
| Методика поверки |
осуществляется в соответствии с документом МП 52219-12 «Система измерительная - сеть опорная базисная активная «СТП МОБТИ». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 25.05.2012 г.
Основные средства поверки: комплект эталонный приемников сигналов ГНСС GRX1200+GNSS-E1, пределы систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки ±1 мм.
Система измерительная - сеть опорная базисная активная «СТП МОБТИ». Руководство по эксплуатации. Раздел 1.
Нормативные и технические документы, устанавливающие требования к системе измерительной - сети опорной базисной активной «СТП МОБТИ»
1 ГОСТ Р 8.750 - 2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений.
2 ГОСТ Р 53606-2009 ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения.
- при осуществлении геодезической деятельности.
| Зарегистрировано поверок | 3 |
