| Номер в госреестре | 52220-12 |
| Наименование СИ | Системы измерений базисной линии с использованием навигационного поля ГЛОНАСС/GPS |
| Обозначение типа СИ | ИВЯФ.466453.039 |
| Изготовитель | ОАО "Российская корпорация ракетно-космического приборостроения и информационных систем", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 26.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы измерений базисной линии с использованием навигационного поля ГЛО-НАСС/GPS ИВЯФ.466453.039 (далее - СИБЛ) предназначены для определения приращений пространственных координат точек, образующих базисную линию методом относительного позиционирования в режиме реального времени по ГОСТ Р 53606-2009.
Конструктивно СИБЛ состоит из двух модулей измерительных (МИ), один из которых устанавливается в контролируемой, а другой в опорной точках, двух блоков интерфейсных МИ (БИМИ-01), блока интерфейсного ПК (БИМИ-02), персонального компьютера (ПК) с предустановленным специальным программным обеспечением, аппаратуры передачи данных (АПД) и соединительных кабелей.
Принцип действия СИБЛ основан на одновременном приеме и обработке сигналов ГНСС ГЛОНАСС/GPS с целью определения длины базиса и ее изменений.
Схема размещения составных частей СИБЛ приведена на рисунке 1.

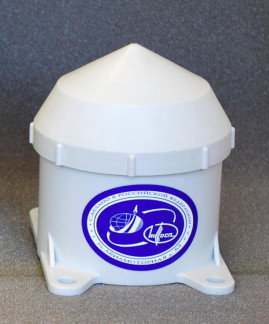

Внешний вид составных частей СИБЛ приведен на рисунках 2-4.
сооружение
БИМИ-01 БИМИ-02
Рисунок 4 - Внешний вид АПД
Программное обеспечения (ПО) СИБЛ «Программа обработки измерений реального времени ИВФЯФ.07022-02» предназначено для: определения пространственных координат точек, образующих базисную линию; определение положения в пространстве вектора базисной линии; определение изменений (отклонений) базисной линии и оценки спектральных параметров этих отклонений.
Метрологически значимая часть ПО представляет собой программный модуль BLCOMP.dll размером 31232 байта. Защита от несанкционированного доступа осуществляется путем сравнения контрольной суммы, рассчитанной по алгоритму CRC32.
Идентификационные данные метрологически значимой части ПО представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| BLCOMP.DLL | - | v1.00 | D3A6E354 | CRC 32 |
ПО идентифицируется непосредственно в ПК. Наименование и номер версии (идентификационный номер) ПО отображается в основном меню программы. Производителем не предусмотрен иной способ идентификации программного обеспечения. Обновление ПО ПК предусмотрено.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений базисной линии, м | от 24 до 2000 м |
| Диапазон изменений приращений пространственных координат точек, образующих базисную линию - по широте и долготе - по высоте | от 2,5 мм до 1 м от 5 мм до 1 м |
| Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения изменений пространственных координат точек, образующих базисную линию линии, мм: - по широте и долготе - по высоте | 1,4 3,3 |
| Диапазон измерений амплитуды изменений длины базисной линии, мм: - с ускорением не более 2000 см/с - с ускорением не более 600 см/с2 - с ускорением не более 100 см/с | от 0,1 до 10 от 10 до 40 от 40 до 1000 |
| Диапазон частот вычисляемых компонент амплитудного спектра изменений длины базисной линии, Г ц | от 0,1 до 10 |
| СКО вычисляемых компонент амплитудного спектра изменений пространственных координат точек, образующих базисную линию, мм: - по широте и долготе - по высоте | 0,1 0,2 |
| Габаритные размеры МИ (длина х ширина х высота), мм, не более | 130 х 112 х 126 |
| Масса МИ, кг, не более: | 1 |
| Габаритные размеры БИМИ-01 (БИМИ-02) (длина х ширина х высота), мм, не более | 250 х 200 х 120 |
| Масса БИМИ-01 (БИМИ-02), кг, не более | 2 |
| Габаритные размеры АПД (длина х ширина х высота), мм, не более | 90 х 70 х 270 |
| Масса АПД, кг, не более: | 1 |
Знак утверждения типа наносится на корпус МИ и на CD диск с СПО в виде наклейки, на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность СИБЛ приведена в таблице 3. Таблица 3
| Наименование | Кол-во, шт. |
| Модуль измерительный (МИ) ЦДКТ.464316.092 | 2 |
| Блок интерфейсный МИ (БИМИ-01) ЦДКТ.431421.072-01 | 2 |
| Кабель подключения МИ ЦДКТ.685611.535 | 2 |
| Персональный компьютер ЮК112М10 ИВЯФ.466215.003-10 | 1 |
| Программа обработки измерений реального времени ИВЯФ.07022-02 | 1 |
| Блок интерфейсный ПК (БИМИ-02) ЦДКТ.464316.072-02 | 1 |
| Кабель подключения ПК ЦДКТ.685611.594 | 1 |
| Аппаратура передачи данных (АПД) | 3 |
| Кабель подключения АПД ЦДКТ. 685611.595 | 3 |
| Руководство по эксплуатации ИВЯФ.466453.039 РЭ | 1 |
| Паспорт ИВЯФ.466453.039 ПС | 1 |
осуществляется в соответствии с документом «Инструкция. Системы измерений базовой линии с использованием навигационного поля ГЛОНАСС/GPS ИВЯФ.466453.039. Методика поверки. ИВЯФ.466453.039 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».
Основные средства поверки:
- рабочий эталон - тахеометр электронный TDA5005 (Рег. № 28964-05) - рабочий эталон 1го разряда по ГОСТ 8.503-84 (измерение длин от 24 до 3000 м с пределами допускаемой погрешности ±(0,2+0,5 10- ' D) мм, диапазон измерений углов в горизонтальной плоскости в от 0 до 360° с пределами допускаемой абсолютной погрешности ± 0,5"; диапазон измерений углов в вертикальной плоскости от минус 150 до 90° с пределами допускаемой абсолютной погрешности измерений ± 0,5";
- штангенрейсмас нониусный ШР-40-400-0,05 (Регистрационный номер 41059-09), диапазон измерений от 40 до 400 мм, пределы допускаемой абсолютной погрешности ± 0,05 мм.
- частотомер Agilent 53181A (Регистрационный номер 26211-03) , диапазон измерений от 0 до 225 МГц, относительная погрешность измерений 0,5 10-6.
Руководство по эксплуатации «Системы измерения базисных линий».
Нормативные и технические документы, устанавливающие требования к системам измерения базовой линии с использованием навигационного поля ГЛОНАСС/GPS ИВЯФ.466453.039
1 ГОСТ Р 53606-2009. «Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических и землеустроительных работ. Определение относительных координат по измерениям псевдодальностей. Основные положения».
2 ИВЯФ.466453.039 ТУ. Система измерения базисной линии с использованием навигационного поля ГЛОНАСС/GPS ИВЯФ.466453.039. Технические условия.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
