Анализаторы инфракрасные INFRAMATIC 9500, 52228-12

Назначение

Анализаторы инфракрасные INFRAMATIC 9500 (далее - анализаторы) предназначены для экспрессного определения состава образцов сыпучих продуктов (измерение массовой доли белка, влаги, сырой клейковины) включая зерно и зернобобовые, семена масличных культур, на основании анализа их спектра поглощения в ближней инфракрасной области.

Описание

Принцип действия анализаторов основан на инфракрасной спектроскопии.

Анализатор представляет собой лабораторный прибор и состоит из: измерительной ячейки, источника и приемника инфракрасного (ИК) излучения и системы подачи анализируемого образца.

Анализатор предназначен для анализа образцов без предварительной пробоподготовки. Количество загружаемого образца составляет около 600 мл, анализатор автоматически дозирует материал в измерительную ячейку и в каждой порции проводит измерения, в результате чего регистрируется усредненный спектр поглощения в ближнем ИК диапазоне. Анализ полученного спектра позволяет определить показатели качества материала (содержание белка, влаги, количества сырой клейковины и т.д.).

Измерительная ячейка состоит из источника ИК излучения - галогеновой лампы, монохроматора для выделения длин волн в ближнем ИК диапазоне (от 570 до 1100 нм) и кремниевого детектора, расположенного непосредственно напротив источника ИК излучения, регистрирующего спектр поглощения анализируемого образца.

Анализатор имеет встроенные градуировочные характеристики для измерений показателей качества зерна пшеницы, ячменя, ржи, сои, кукурузы; а также может быть использован для анализа других зерновых и зернобобовых культур при наличии специально разработанных методик градуировки, включая процедуры контроля градуировочных характеристик и методик измерений.

Анализатор представляет собой единый блок, на верхней панели которого расположен отсек для размещения измеряемых образцов, компьютер с сенсорным 12дюймовым цветным жидкокристаллическим дисплеем. Анализатор может быть оснащен дополнительным модулем HLW, предназначенным для определения насыпной плотности зерна, выражаемой в кг/гл.

Программное обеспечение

Анализаторы оснащены встроенным разделенным программным обеспечением (ПО), позволяющим осуществлять диагностику работы узлов анализатора, контроль процесса измерений, сохранять результаты измерений, выводить их на печать, проводить их статистическую обработку и архивирование.

Основные функции и разделение ПО:

метрологически значимая часть

содержит информацию о длинах волн, расчетах спектральных коэффициентов отражения и вычисления на их основе массовой доли определяемых компонентов, отвечает за хранение данных градуировочных характеристик, архивах программ работы анализатора, вывод результатов измерения на дисплей анализатора и на периферийные устройства.

метрологически незначимая часть

содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню анализатора).

Анализаторы имеют защиту метрологически значимой части встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

ПО идентифицируется при включении анализатора, информация о идентификационном наименовании и версии ПО выдается при обращении к соответствующему пункту меню ПО.

Защита архивов данных проведенных измерений и файлов с градуировочными характеристиками от непреднамеренных воздействий обеспечивается функциями резервного копирования.

В процессе эксплуатации предусмотрено изменение метрологически незначимой части ПО и добавление новых градуировочных характеристик.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

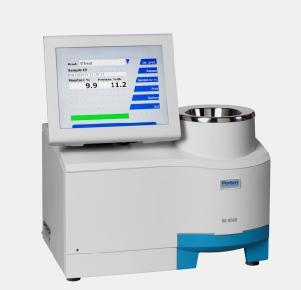

Фотография внешнего вида анализатора представлена на рисунке 1.

Знак утверждения типа

наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 77-241-2012 «ГСИ. Анализаторы инфракрасные INFRAMATIC 9500. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г. Эталонные средства измерений, используемые при поверке:

-    Стандартный образец состава зерновых, зернобобовых культур и продуктов их переработки ГСО 9734-2010 (аттестованные значения массовая доля влаги 9,6 %, абс. погрешность ± 0,2 %, массовая доля белка 16,04 %, абс. погрешность ± 0,30 %);

-    пробы зерна и муки, приготовленные и аттестованные по приложению А ГОСТ Р 8.593-2002.

1.    ГОСТ Р 50817-95 «Корма, комбикорма, комбикормовое сырье. Метод определения содержания сырого протеина, сырой клетчатки, сырого жира и влаги с применением спектроскопии в ближней инфракрасной области».

2.    ГОСТ Р 53600-2009. Семена масличные, жмыхи и шроты. Определение влаги, жира, протеина и клетчатки методом спектроскопии в ближней инфракрасной области.

Нормативные и технические документы, устанавливающие требования к анализаторам инфракрасным INFRAMATIC 9500

Техническая документация изготовителя «Perten Instruments AB» , (Швеция)

Рекомендации к применению

осуществление ветеринарной деятельности;

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
