Устройства для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ, 52229-12

Назначение

Устройства для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

В моделях устройств для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).

Обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.

Управление процессом измерений производится при помощи персонального компьютера. В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля. Программным обеспечением предусмотрена возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.

Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

В процессе диагностического контроля обеспечивается непрерывный съем информации

об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.

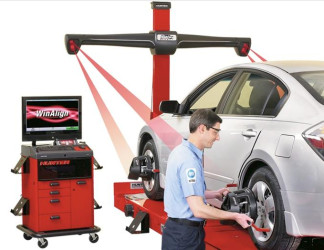

Устройства для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ конструктивно состоят из передвижной приборной стойки (серии PA или WA), четырех светоотражающих мишеней с элементами крепления на передних колесах и двух измерительных модулей с элементами крепления на внешних боковых поверхностях аппарелей подъемного устройства, на котором устанавливается диагностируемый автомобиль. Приборная стойка включает в себя персональный компьютер, цветной дисплей, принтер и клавиатуру.

Выпускаемые модели различаются количеством и поколением считывающих видеокамер, а также совместимостью с сериями приборных стоек.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, одного из винтов внутри каждой измерительного блока, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

Программное обеспечение

Программное обеспечение разработано специально для устройств для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Знак утверждения типа

наносится на консоль устройств для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Лист № 4 Всего листов 4

-    устройства для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ в комплекте;

-    консоль компьютерная (WA\PA);

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации;

-    методика поверки.

По отдельному заказу поставляется калибровочное приспособление.

Поверка

осуществляется по документу МП АПМ 38-12 «Устройства для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс - М» в 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.

Сведения о методах измерений

Методика выполнения измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средствам измерений -устройствам для измерений углов установки колес автомобилей HS221, HS421, HE421, HS400, HS200, WQ

1.    ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования»;

2.    Техническая документация «HUNTER Engineering Company», США.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
