| Номер в госреестре | 52236-12 |
| Наименование СИ | Трансформатор напряжения |
| Обозначение типа СИ | НКЛ-220-10 УХЛ4 |
| Изготовитель | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Трансформатор напряжения типа НКЛ-220-10 УХЛ4 заводской номер 003 (далее по тексту - трансформатор) предназначен для использования при электрических измерениях высокого напряжения переменного тока промышленной частоты и в качестве эталона для поверки по нему других трансформаторов напряжения классов напряжения 110 и 220 кВ.
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформатор напряжения относится к классу масштабных измерительных преобразователей электрических величин.
Трансформатор напряжения состоит из одного блока. Блок состоит из активной части, помещенной в бакелитовый цилиндр, залитый трансформаторным маслом. Активная часть представляет собой двухстержневой магнитопровод с обмотками на каждом стержне. Трансформатор имеет две первичных и четыре вторичных обмотки: две основных и две дополнительных. Выводы первичных обмоток расположены на высоковольтном фланце трансформатора, выводы вторичных обмоток - в основании.

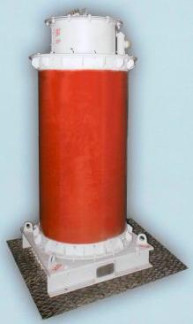

Общий вид трансформатора напряжения типа НКЛ-220-10 УХЛ4 представлен на рисунке 1.
| Характеристики | Значения |
| Номинальные первичные напряжения, кВ | 110/V 3; 220/V3 |
| Номинальная частота, Гц | 50 |
| Количество вторичных обмоток: | |
| основных: | 2 |
| дополнительных: | 2 |
| Номинальные вторичные напряжения, В - основной вторичной обмотки, В | 100/V3; |
| - дополнительной вторичной обмотки, В | 100 |
| Класс точности/нагрузка, В-А - основной вторичной обмотки | 0,05/5; |
| - дополнительной вторичной обмотки | 0,05/5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Масса, не более, кг | 1080 |
| Г абаритные размеры, не более, мм (длинахширинахвысота) | 850x805x1940 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 25 |
Знак утверждения типа наносится на табличку трансформаторов методом лазерной гравировки и на эксплуатационную документацию типографским способом.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Трансформатор напряжения НКЛ-220-10 | 1 |
| 2 | Паспорт БТЛИ.670112.418 ПС | 1 |
| 3 | Руководство по эксплуатации БТЛИ.670112.420 РЭ | 1 |
| 4 | Габаритный чертеж БТЛИ.671243.019 ГЧ | 1 |
осуществляется в соответствии с документом ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Трансформатор напряжения измерительный эталонный NVOS, диапазон измерений напряжений первичной обмотки (110/ V3; 220/-J3; 330/^3 ; 250/73; 500/V3) кВ, вторичных обмоток (100; 100/V3; 110; 110/-Л) В, основная относительная погрешность по напряжению ±0,01 %, угловая ±1 мин.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) мин, где А - значения измеряемой погрешности;
- Магазин нагрузок МР3025 (± 4 %).
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКЛ-220-10
1. ГОСТ 23625-2001 «Трансформаторы напряжения измерительные лабораторные. Общие технические условия».
2. ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
3. ГОСТ Р 8.746-2001 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/У3до 750/V3 кВ"
