Системы измерений передачи данных СИПД MDN, 52244-12

Назначение

Системы измерений передачи данных СИПД MDN, далее - СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.

Описание

СИПД является виртуальной (функциональной) системой измерений передачи данных комплекса оборудования с измерительными функциями MDN (Media Delivery Network), в состав которого входит сервер доставки контента Orbit 3020, версия ПО 1., предназначенного для хранения, распределенной доставки и предоставления пользователям больших объемов высокоскоростного, цифрового мультимедийного контента, далее оборудование.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

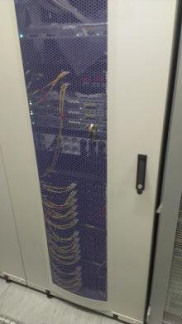

Конструктивно оборудование представляет собой специализированные сервера занимающие одно стойко-место (1RU/19”), размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом (рис.1). Доступ к серверам возможен только после вскрытия защитной двери статива (рис. 1).

Платы серверов защищены разрушаемой этикеткой.

Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 1., управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения количества (объема) информации ± 1 байт;

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.

Комплектность

■    Методика поверки на СИПД;

■    СИПД, в составе комплекса оборудования.

Поверка

осуществляется по документу «Система измерений передачи данных СИПД MDN Методика поверки 5295-005-294220846-2012 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в 2012 г.

Основное средство поверки:

■    формирователь IP-соединений Амулет-М: 10 байт - 10 Мбайт, ± 1 байт.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
