| Номер в госреестре | 52262-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФ-330 |
| Изготовитель | Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФ-330 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 330 кВ.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерения и защиты). Общий вид трансформаторов представлен на рисунке 1.
Основными составными частями трансформатора являются:
- металлический корпус с мембраной;
- фарфоровая покрышка;
- блок вторичных обмоток в экране;
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета. Зажимы закрыты крышкой, которая опломбирована.

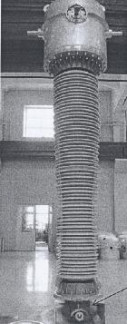

Рис. 1 - Внешний вид ТГФ-330 Метрологические и технические характеристики
| Характеристика | Значение |
| Номинальное напряжение, кВ | 330 |
| Наибольшее рабочее напряжение, кВ | 363 |
| Номинальный первичный ток, А | от100 до 3000 |
| Наибольший рабочий первичный ток, А | по ГОСТ 7746-2001 |
| Наибольший рабочий первичный ток для обмотки измерения к.т. 0,2S, в % от 1ном. | 150; 200 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток: - для измерений и учета - для защиты | 1; 2 3; 4; 5; 6 |
| Класс точности вторичных обмоток: - для измерений и учета - для защиты | 0,2S; 0,5S; 0,2; 0,5 5Р;10Р |
| Номинальная вторичная нагрузка обмоток для измерений и защиты с cos ф2 = 0,8, ВА | от 3 до 1001) |
| Номинальная вторичная нагрузка обмоток для измерений и учета с cos ф2 = 1,0, ВА | от 1 до 2,51) |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | от 20 до 40 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений, не более | от 5 до 20 |
| Ток термической стойкости, кА | от 20 до 60 |
| Время протекания тока термической стойкости, с | 2 |
| Ток электродинамической стойкости, кА | от 50 до 150 |
| Средняя наработка на отказ, ч, не менее | 400 000 |
| Срок службы до списания, лет | 40 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1* и УХЛ1 |
| Габаритные размеры, мм, не более: - высота - диаметр | 4145 850 |
| Масса, кг, не более | 1000±100 |
| Примечание: 1)классы точности 0,2S; 0,5S сохраняются от нулевой до номинальной вторичной нагрузки. | |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
1. Трансформатор тока - 1 шт.
2. Комплект ЗИП одиночный - 1 экз.
3. Комплект ЗИП групповой - согласно заказу
4. Комплект ЗИП монтажный - согласно заказу
5. Паспорт - 1 экз.
6. Руководство по эксплуатации (на партию трансформаторов, - 1 экз. поставляемых в один адрес)
7. Руководство по эксплуатации сигнализатора давления - 1 экз.
(с партией трансформаторов, поставляемых в один адрес)
8. Ведомость комплектов ЗИП - 1 экз.
осуществляется в соответствии с документами: ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» и «Трансформаторы тока ТГФ-330. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2012 г.
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1» (диапазон измерения силы переменного тока от 0,05 до 50 А, предел допускаемой относительной погрешности измерения силы переменного тока 0,02 %; диапазон измерения угловой погрешности от 0,1' до 180°, пределы допускаемой абсолютной погрешности ±0,3'), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Методика (методы) измерений приведены в руководстве по эксплуатации «Трансформаторы тока ТГФ-330. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ 330
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ТУ 3414-006-00213606-2007 «Трансформаторы тока типа ТГФМ-220 и ТГФ-330. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
