| Номер в госреестре | 52263-12 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | GeoMax Zipp10 |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные GeoMax Zipp10 предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры электронные GeoMax Zipp10 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,65 мкм, мощность - 0,33 / 5,0 мВт (при измерении в отражательном /диффузном режиме), класс 1 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».

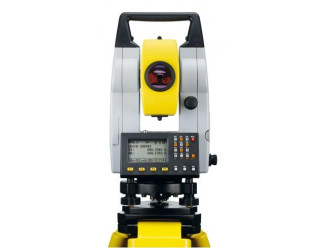

Конструктивно тахеометры электронные GeoMax Zipp10 выполнены единым блоком. На передней панели расположен черно-белый жидко-кристаллический дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек, коммуникационный USB-порт и рычажки управления приводами для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Выпускаемые модификации различаются погрешностью измерений углов и режимами измерений расстояний:
- GeoMax Zipp10 2”, GeoMax Zipp 10 5” - тахеометры электронные с СКП измерения
углов 2” и 5”, измерение расстояний только в отражательном режиме,
- GeoMax Zipp 10R 2”, GeoMax Zipp10R 5” - тахеометры электронные с СКП измерения углов 2” и 5”, измерение расстояний в отражательном и диффузном режимах.
Пломбирование крепёжных винтов корпуса тахеометров электронных GeoMax Zipp10 не
производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Встроенное программное обеспечение предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| GeoMax Zipp10 | Zipp10_RU.fw | 2.10 | 279AA89E | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
| Наименование характеристики | Значение характеристики | |
| Модель | GeoMax Zipp10 2” GeoMax Zipp10R 2” | GeoMax Zipp10 5” GeoMax Zipp10R 5” |
| Увеличение зрительной трубы, крат, не менее: | 30 | |
| Диаметр входного зрачка, мм: | 40 | |
| Угловое поле зрения зрительной трубы, не менее: | 0' СО ° | |
| Наименьшее расстояние визирования, м, не более: | 1,7 | |
| Цена деления установочного уровня: - цилиндрического, мм | 30/2 | |
| Диапазон компенсации компенсатора, .', не менее: | ±4 | |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ...'', не более: | ± 0,5 | ± 1,5 |
| Пределы допускаемой погрешности лазерного центрира, мм, не более: | ± 1,5 | |
| Диапазон измерений: - углов, . ° - расстояний, м, не менее: - отражательный режим - диффузный режим на отражающую плёнку* - диффузный режим* | 0 - 360 1.5 - 3000 1.5 - 250** 1.5 - 250*** | |
| Дискретность отсчитывания измерений: - углов, ...'': - расстояний, мм: | 1 1 | |
| Допускаемая СКП измерений углов, .'' | 2 | 5 |
| Допускаемая СКП измерений расстояний, мм: - отражательный режим - диффузный режим на отражающую плёнку - диффузный режим | ±(2+2x10-6xD) ±(5+2x10-6xD) ±(3+2x10-6xD) где D - измеряемое расстояние, мм | |
| Объем внутренней памяти: | 20000 измерений | |
| Источник электропитания, В - Ач: Li-Ion аккумулятор | 8,4 - 4,4 | |
| Диапазон рабочих температур, °С: | от -20 до +50 | |
| Габаритные размеры (Д х Ш х В), мм, не более: | 173 x 220 x 316 | |
| Масса, без трегера и батареи, не более: | 5,3 | |
* - для моделей GeoMax ZipplOR 2” и GeoMax ZipplOR 5”;
** - измерения на отражающую плёнку (60 х 60) мм с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007;
*** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007.
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Аккумуляторная батарея ZBA301 | 2 |
| Зарядное устройство ZCH301 | 1 |
| Кабель USB ZDC301 | 1 |
| Нитяной отвес | 1 |
| Набор инструментов для юстировки | 1 |
| Защитный чехол от дождя | 1 |
| Транспортировочный футляр | 1 |
| Компакт-диск с ПО | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе: «Тахеометры электронные GeoMax Zipp10. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным GeoMax Zipp10
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия»;
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения»;
4 Техническая документация «GeoMax AG», Швейцария.
- осуществление геодезической и картографической деятельности.
