Тахеометры электронные GeoMax ZOOM80, 52264-12

Назначение

Тахеометры электронные GeoMax ZOOM8O предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание

Тахеометры электронные GeoMax ZOOM8O - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 0,658 мкм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Тахеометры электронные GeoMax ZOOM8O выпускаются в следующих модификациях: GeoMax ZOOM80S 2", GeoMax ZOOM80R 2", GeoMax ZOOM80S 5", GeoMax ZOOM80R 5" Выпускаемые модификации различаются погрешностью измерения углов. Тахеометры электронные GeoMax ZOOM80 оснащены сервоприводом и имеют автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме (только для GeoMax ZOOM80R 2", GeoMax ZOOM80R 5").

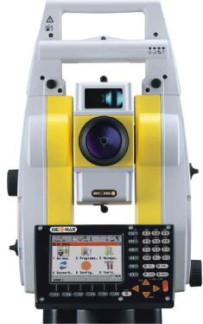

Конструктивно тахеометры электронные GeoMax ZOOM80 выполнены единым блоком. На передней панели расположен цветной сенсорный жидко-кристаллический дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек, слот для подключения карты памяти Compact Flesh и рычажки управления сервоприводом для точного наведения на цель.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти Compact Flesh и впоследствии могут быть переданы на внешние устройства. Также тахеометры электронные GeoMax ZOOM80 оснащены портом RS232 для подключения к персональному компьютеру.

Пломбирование крепёжных винтов корпуса тахеометров электронных GeoMax ZOOM80 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

Программное обеспечение

Встроенное программное обеспечение предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Идентификационные данные программного обеспечения:

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.

Технические характеристики

* - измерения на отражающую плёнку (60 х 60) мм с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007;

** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007;

*** - на расстоянии до 500 м;

**** - на расстоянии свыше 500 м.

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

Комплект поставки для тахеометров электронных GeoMax Z00M80R 2", GeoMax Z00M80R 5":

Поверка

осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».

Перечень основного оборудования необходимого для поверки:

-    стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;

-    эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.

Сведения о методах измерений

Методика измерений приведена в документе: «Тахеометры электронные GeoMax Z00M80. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тахеометрам электронным GeoMax ZOOM8O

1.    ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;

2.    ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия»;

3    РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения»;

4    Техническая документация «GeoMax AG», Швейцария.

Рекомендации к применению

- осуществление геодезической и картографической деятельности.
