Приборы для измерений шероховатости и контура поверхности MarSurf LD120/MarSurf UD120, MarSurf LD130, MarSurf LD260, 52273-12

52273-12
Приборы для измерений шероховатости и контура поверхности MarSurf LD 120/MarSurf UD 120, MarSurf LD 130, MarSurf LD 260 (далее - приборы) предназначены для измерений параметров шероховатости и профилей различных деталей, а также определения в измеренных профилях геометрических параметров: радиусов дуг, координат точек, расстояний, углов и т.д. в цехах и лабораториях всех отраслей машиностроительного комплекса.
Документы
Карточка СИ
Номер в госреестре 52273-12
Наименование СИ Приборы для измерений шероховатости и контура поверхности
Обозначение типа СИ MarSurf LD120/MarSurf UD120, MarSurf LD130, MarSurf LD260
Изготовитель "Mahr GmbH", Германия
Год регистрации 2012
Срок свидетельства 27.12.2017
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Приборы для измерений шероховатости и контура поверхности MarSurf LD 120/MarSurf UD 120, MarSurf LD 130, MarSurf LD 260 (далее - приборы) предназначены для измерений параметров шероховатости и профилей различных деталей, а также определения в измеренных профилях геометрических параметров: радиусов дуг, координат точек, расстояний, углов и т.д. в цехах и лабораториях всех отраслей машиностроительного комплекса.

Описание

Приборы MarSurf LD 120/MarSurf UD 120, MarSurf LD 130, MarSurf LD 260 представляют собой контактные приборы, измеряющие параметры шероховатости и контура за один проход без замены компонентов приборов, построенные на модульном принципе. Приборы выпускаются трех модификаций, отличающиеся длиной перемещения по оси Х и техническими характеристиками датчиков, и двух исполнений: MarSurf LD 120/MarSurf UD 120, MarSurf LD 130, MarSurf LD 260 - для измерений плоских и цилиндрических поверхностей, MarSurf LD 120/MarSurf UD 120/Aspheric 3D, MarSurf LD 130/Aspheric 3D, MarSurf LD 260/ Aspheric 3D - для измерений асферических поверхностей.

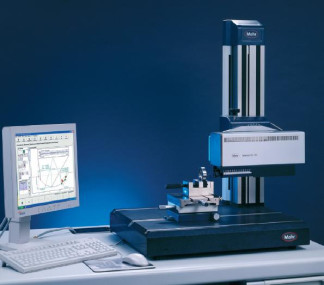

На гранитной плите смонтирована массивная колонна с высокоточными направляющими, на которой крепится устройство подачи с установленным в нем датчиком (при заказе может быть смонтирована измерительная шкала). Деталь крепится на специальном столике, установленном на плите (рис.1), при измерении асферических поверхностей деталь крепится в поворотном столе (Рис. 2). Компьютер подключен к датчику, приводам и элементам управления. Управление всеми перемещениями осуществляется при помощи меню на экране монитора с "подсказками" мышки или джойстика.

Перемещения в плоскостях X и Z производятся двигателями. Приборы в исполнении для измерений асферических поверхностей снабжены устройством для перемещения колонны в направлении Х.

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера (в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей).

Измерительный преобразователь приборов представляет собой интерферометрический датчик, состоящий из узла рычага датчика и щупа. Узел рычага датчика помещен в магнитный держатель, который выполняет дополнительную функцию защиты от перегрузок. Приборы комплектуются несколькими узлами рычага датчика различной геометрии для разных применений, например, для измерений шероховатости и контуров, характеризующихся разными углами наклона, горизонтальных, выпуклых и вогнутых поверхностей, для измерений в отверстиях и т.д. Для каждого узла рычага датчика в приборе сохраняются калибровочные данные, что избавляет от необходимости калибровки прибора при каждой смене датчика.

Программное обеспечение

Приборы имеют в своем составе программное обеспечение MarWin, разработанное для конкретных измерительных задач и осуществляет также функции управления процессом измерений.

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

MarWin

MarSurf ХСR 20/ XC20/XP20

5.0 X-XX. X 4.50 X-XX. X

a8e2f1388c0607b60

2a19251150e6d40

4b585ae8a3348228

be3b56e5070ac61d

MD5

MarWin

MarSurf Aspheric _Lib

V 3.0.Х

a8e2f1388c0607b60

2a19251150e6d40

4b585ae8a3348228

be3b56e5070ac61d

MD5

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Защитой ПО являются лицензионные файлы, жестко привязанные к МАС адресу сетевой карты процессорного блока компьютера или флеш-ключу, что позволяет предотвратить неавторизованное использование ПО.

Защита программного обеспечения приборов соответствует уровню «С» по МИ 32862010.

Характеристики

приборов

MarSurf LD 120/MarSurf UD 120

MarSurf LD 130

MarSurf LD 260

LD 120

UD 120

Измеряемые

параметры:

-шероховатости

-контура

Параметры R и W по ИСО 4287 Радиусы, углы, расстояния, координаты

Длина измерения, мм

От 0,1 до 120

От 0,1 до 130

От 0,1 до 260

Диапазон измерений по оси Z, мм

От 10 до 20 (при двойной длине рычага датчика)

От 0 до 13 при длине рычага датчика 100 мм

От 0 до 26 при длине рычага датчика 200 мм

Разрешение профиля по оси Z, нм

2

0,8

Разрешение по оси Х, мкм

От 0,05 до 1

От 0,25 до 1

0,8 нм

Пределы допускаемой абсолютной погрешности измерений длины, мкм

±(1+L/100), где L в мм

±(1+2L/150), где L в мм

±(0,2+L/1000), где L в мм

Пределы допускаемой абсолютной погрешности измерений радиуса, мкм

Для R<10 мм ±1,5

Для 10<R<300 мм ±(R/10)

Для R>300 мм ±(30+ R/5)

Для R<10 мм

±1,5

Для 10 <R<100 мм ±(3R/20) мкм Для R>100 мм ±(-7,5+ 9R/40)

Для R<10 мм ±1 мкм Для 10 <R<300 мм ±(0,17+R/12) мкм Для R>300 мм ±(-18+ R/7)

Пределы основной относительной допускаемой погрешности приборов при измерении параметров

шероховатости Ra, Rz, Rmax

2% ±2 нм

Измерительное усилие, мН

От 1 до 30 регулируется программно

От 0,5 до 30 регулируется программно

Скорость, мм/с:

-при измерении контура;

-при измерении шероховатости; -обратного хода

От 0,1 до 2,0 с дискретностью 0, 1 мм/с < 0,5

4

От 0,02 до 10 От 0,1 до 0,5

Параметры щупа: -радиус, мкм -угол, ...°

Алмазный

2

90

Рубиновая сфера 0 500 мкм

2

60

2

60

Рубиновая сфера 0 500 мкм

Разрешение по параметру Rz, нм

35

60

При скорости:

0,1 мм/с Rz < 20 нм 0,5 мм/с Rz < 25 нм 1,0 мм/с Rz < 40 нм

Диапазон рабочих температур, 0С -при поверке

От 15 до 35 20±2

Относительная влажность воздуха, %

От 30 до 80

Габаритные размеры, не более, мм:

-длина,

1000

-ширина,

550

-высота

1500

Масса, не более, кг

400

Питающее

напряжение, В Частота, Гц

220 ±10 % 50

Мощность, В-А

160

Знак утверждения типа

Знак утверждения типа наносят на титульный лист Руководства по эксплуатации типографским способом и на торец гранитной плиты методом наклейки .

Комплектность

В комплект поставки приборов MarSurf LD 120/MarSurf UD 120, MarSurf LD 130,

MarSurf LD 260 входит:

1.    Основание    1 шт.

2.    Колонна MarSurf ST    1 шт.

3.    Блок управления колонной и мотоприводом    1 шт.

4.    Персональный компьютер    1 шт.

5.    Принтер    1 шт.

6.    Комплект щупов    1 компл.

7.Пульт    ручного управления (джойстик)    1 шт.

8.    Мера KN 100    1 шт..

9.    Стол MarSurf    1 шт.

10.    Руководство по эксплуатации    1шт.

11.    Методика поверки    1 шт.

В комплект поставки приборов MarSurf LD 120/MarSurf UD 120/Aspheric 3D, MarSurf LD 130/Aspheric 3D, MarSurf LD 260/Aspheric 3D дополнительно входят:

1.    Стол со шкафом и защитным комплектом    1 компл.

2.    Поворотный стол    1 шт.

3.    Стандартные зажимы (12 мм и 25 мм)    2 шт.

4.    Калибровочный комплект (3 калибровочных цилиндра, сфера на оправке, оптическая плоская поверхность 0150 мм с отклонением от плоскостности 0,2 мкм)    1 компл.

Поверка

осуществляется в соответствии с документом по поверке МП 52273-12 «Приборы для измерений шероховатости и контура поверхности MarSurf LD 120/MarSurf UD 120, MarSurf LD 130, MarSurf LD 260. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г. и включенным в комплект поставки приборов.

Основные средства поверки: эталонные меры шероховатости 2-го разряда по ГОСТ 8.296; мера для поверки приборов для измерений контура поверхности KN-100.

Сведения о методах измерений

Метод измерений приведен в разделе 4 «Подготовка и выполнение измерений» Руководства по эксплуатации «Приборы для измерений шероховатости и контура поверхности МarSurf LD 120/MarSurf UD 120, MarSurf LD 130, MarSurf LD 260».

Нормативные и технические документы, устанавливающие требования к приборам для измерений шероховатости и контура поверхности Магёи^ LD 120/MarSurf UD 120, MarSurf LD 130, MarSurf LD 260

ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне

0,025...1600 мкм».

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Т ехническая документация фирмы Mahr GmbH, Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
