Машины зубоизмерительные координатные GТ, 52274-12

Назначение

Машины зубоизмерительные координатные ОТ (далее - машины) предназначены для измерения параметров цилиндрических зубчатых колес внешнего и внутреннего зацепления, храповых колес, притирочных колес, зуборезных долбяков и червячных фрез.

Описание

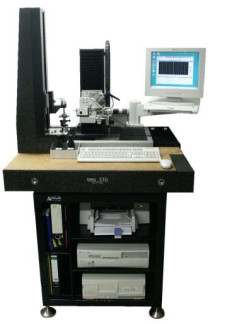

Принцип работы машин основан на методе сканирования измерительным наконечником поверхности зуба контролируемого зубчатого колеса. Сканирование поверхности осуществляется путем совмещения движения измерительного наконечника по поверхности зуба с одновременным поворотом последнего в упорных центрах посредством вращающегося стола. Внешний вид машин приведен на рис. 1.

При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение радиального биение зубчатого венца, толщины зуба и шага осуществляется при касании измерительным наконечником поверхностей зуба во впадинах.

В качестве измерительного устройства для определения перемещения измерительного щупа используются растровые измерительные шкалы, в основу работы которых положен принцип фотоэлектрического считывания со шкалы. Шкала представляет собой стеклокерамическую пластину с нанесенными штрихами из хрома. Фотоэлектрическое считывание производится без контакта головкой со светодиодами и фотоэлементами и заключается в подсчете штрихов шкалы. При этом свет, проходя через шаблон и шкалу, попадает на фотоэлементы, которые генерируют синусоидальный выходной сигнал с малым периодом.

Угловое положении поворотного стола определяется при помощи оптоэлектронной угловой измерительной системы с растровой кольцевой шкалой.

Управление прибором и анализ результатов измерений осуществляется программным обеспечением (ПО), которое позволяет:

-    осуществлять автоматическую регистрацию и графическое представление результатов измерения,

-    производить расчет геометрических параметров зубчатых колес,

-    осуществлять сбор статистики и проведение контроля качества измерений и технологических процессов (SPC),

-    формировать и сохранять протоколы измерений в табличном и графическом виде.

Программное обеспечение

Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Реализованы средства фиксации доступа в журнале событий. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

L - измеряемая длина в мм.

Знак утверждения типа

Наносится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.

Комплектность

1.    Машина зубоизмерительная координатная ОТ    1 шт.

2.    Персональный компьютер с установленным программным обеспечением;    1 шт.

3.    Упаковка    1 шт.

4.    Руководство по эксплуатации «Машины зубоизмерительные

координатные GT. Руководство по эксплуатации»    1 шт.

5. Методика поверки МП РТ 1763-2012 «Машины зубоизмерительные

координатные ОТ. Методика поверки»    1 шт.

Поверка

осуществляется в соответствии с документом МП РТ 1763-2012 «Машины зубоизмерительные координатные ОТ. Методика поверки», утвержденным в ГЦИ СИ “Ростест-Москва” 13 июня 2012 г.

Основными средствами поверки являются:

-    образцовые эвольвентные меры по ГОСТ 8.181-76, разряд 1,

-    эталон угла наклона линии зуба по ГОСТ Р 8.575-2001.

Сведения о методах измерений

Методы выполнения измерений машиной зубоизмерительной координатной ОТ приведены в документе «Машины зубоизмерительные координатные ОТ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к машинам GT

1.    ГОСТ 8.181-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров эвольвентных поверхностей»

2.    ГОСТ 8.575-2001 «ГСИ. Рабочие эталоны для измерений угла наклона линии зуба зубчатых колес. Методика поверки»

3.    Техническая документация фирмы «OEARTEC.CZ s.r.o.» (Чехия)

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
